PGMEA ile PGME Arasındaki Fark: İki Kardeş Solvent, İki Ayrı Görev
PGMEA ve PGME, adları tek harf farkıyla yazılan, fotolitografi hattında yan yana kullanılan ve bu yüzden sık karıştırılan iki solventtir. Oysa görev tanımları nettir: PGMEA fotorezistin taşıyıcı çözücüsüdür; PGME ise tek başına değil, kenar boncuğu giderme (EBR — Edge Bead Removal) karışımının ikinci bileşeni olarak sahne alır. Bu sayfa önce kimyasal farkı, sonra litografideki rol ayrımını, en sonda da satın alma kararını netleştirir.
Kimyasal Fark: Bir Ester ile Onun Alkol Atası
İki molekül aynı omurgayı paylaşır — propilen glikolün metil eteri — ve tek bir fonksiyonel grupla ayrılır:
- PGME (propilen glikol metil eter, 1-metoksi-2-propanol, CAS 107-98-2): Yapısında serbest hidroksil (-OH) grubu taşır. Bu grup molekülü daha polar yapar, hidrojen bağı kurmasını sağlar ve suyla her oranda karışmasına yol açar. Kaynama noktası yaklaşık 120 °C’tir.
- PGMEA (propilen glikol metil eter asetat, PMA/“PM asetat”, CAS 108-65-6): PGME’nin hidroksilinin asetik asitle esterleşmiş hâlidir; serbest -OH kalmaz. Molekül daha az polar, buharlaşma davranışı film kaplamaya daha uygun hâle gelir; kaynama noktası yaklaşık 146 °C’tir.
Tek cümleyle: PGMEA, PGME’nin asetat esteridir. Bu küçük yapısal fark, çözme davranışını ve buharlaşma profilini yeterince değiştirir ki litografi mühendisliği ikisine ayrı görevler biçmiştir.
| Özellik | PGME (107-98-2) | PGMEA (108-65-6) |
|---|---|---|
| Fonksiyonel yapı | Eter + serbest hidroksil | Eter + asetat esteri |
| Polarite / H-bağı | Daha yüksek; suyla tam karışır | Daha düşük; su karışabilirliği sınırlı |
| Kaynama noktası | ≈120 °C | ≈146 °C |
| Buharlaşma | Daha hızlı | Daha yavaş, film kurumaya uygun |
| Litografideki ana rolü | EBR karışım bileşeni, ince ayar çözücüsü | Rezist taşıyıcı çözücü, thinner, EBR ana bileşeni |
Fiziksel özellik değerleri yaklaşıktır; bağlayıcı değerler üretici TDS/COA’sındadır.
Litografide Rol Ayrımı
PGMEA: Rezistin İçindeki Solvent
Bir pozitif fotorezist şişesinin ağırlıkça büyük bölümü reçine değil solventtir ve bu solvent çoğu formülasyonda PGMEA’dır. Görev tanımı üç aşamalıdır: şişede reçineyi ve ışığa duyarlı bileşeni çözeltide tutmak, döndürerek kaplama sırasında akışkanlığı sağlamak, kaplamadan sonra kontrollü hızda buharlaşıp homojen film bırakmak. Aynı ürün, rezist viskozitesini düşürmek için thinner olarak ve kaplama ekipmanının temizliğinde de kullanılır.
Bu rol, saflık gereksinimini de tanımlar: rezistin içine giren her safsızlık doğrudan filme, oradan desene taşınır. Elektronik sınıf PGMEA’da metal içeriği tipik olarak ppb ölçeğinde, su içeriği ise ayrı bir satırla sınırlandırılır — su, rezist kimyasını ve film kalitesini değiştirir. Sınıf farklarının genel mantığı için EL grade ile teknik grade karşılaştırmasına bakın.
PGME ve 70:30 EBR Karışımı

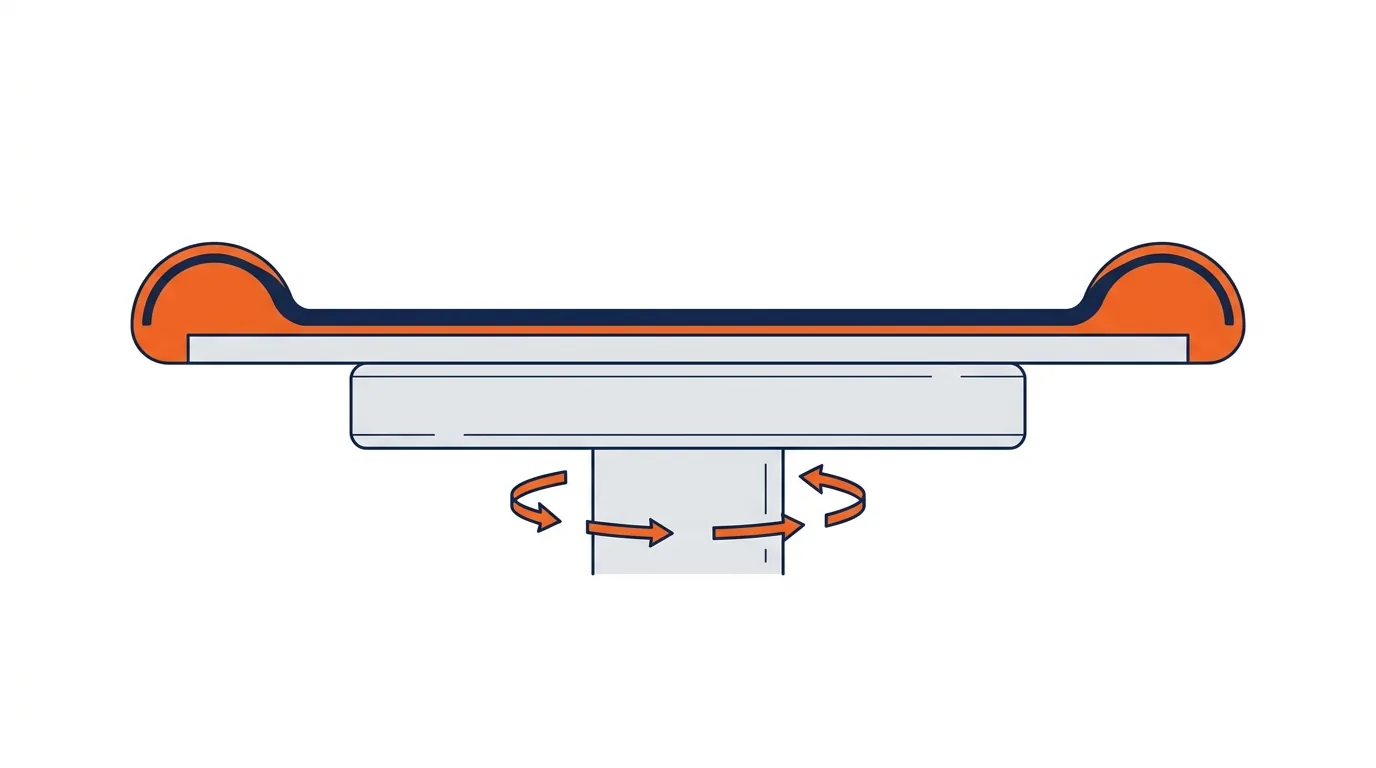

Döndürerek kaplamanın fiziği, wafer kenarında kalın bir rezist halkası bırakır: kenar boncuğu (edge bead). Bu halka temizlenmezse ekipman tutucularına bulaşır, litografide odak hatalarına yol açar. Çözüm, pozlamadan önce wafer kenarına ince bir solvent akışı vererek halkayı çözmektir — EBR adımı.
EBR solventi olarak endüstri standardı, yaklaşık 70:30 oranında PGMEA:PGME karışımıdır. Oranın mantığı iki bileşenin güçlerini birleştirir: PGMEA kurumuş rezist filmini güvenle çözer ve buharlaşması kontrollüdür; serbest hidroksil taşıyan PGME çözmeyi hızlandırır ve karışımın kenardan temiz, iz bırakmadan çekilmesini sağlar. Saf PGMEA yavaş kalır; saf PGME ise fazla hızlı buharlaşıp kenar profilini bozabilir — 70:30, bu iki ucun dengelendiği noktadır.
PGME’nin ikinci rolü ince ayardır: bazı rezist ve yardımcı katman formülasyonlarında buharlaşma profilini ayarlamak için PGMEA ile harmanlanır.
Hangi İşe Hangisi? Seçim Rehberi
| İhtiyaç | Doğru ürün |
|---|---|
| Rezist inceltme (thinner) | PGMEA |
| Kaplama ekipmanı / hat temizliği | PGMEA |
| EBR (kenar boncuğu giderme) | 70:30 PGMEA:PGME karışımı — hazır ürün veya iki bileşenin ayrı tedariki |
| Rezist formülasyonu / Ar-Ge harmanları | PGMEA ana, PGME ayar bileşeni |
| Buharlaşması hızlı, suyla karışan proses solventi | PGME |
İki pratik not: Birincisi, EBR karışımını kendi hattında hazırlayan kullanıcılar için kritik olan, iki bileşenin de elektronik sınıf olmasıdır — karışım, bileşenlerinin en kirlisinden daha temiz olamaz. İkincisi, adlandırma tuzağı: piyasada PGMEA “PM asetat” veya “PMA”, PGME ise “PM” veya “1-metoksi-2-propanol” adıyla dolaşır; şartnameye CAS numarası yazmak (108-65-6 / 107-98-2) karışıklığı kökten çözer.
Her iki ürün de solventler kategorisinde yer alır; rezist sıyırma tarafındaki komşu ürünler için aseton ve NMP sayfalarına bakılabilir.
Tedarik ve Depolama Notları
İki solvent de yanıcıdır ve depolamada standart solvent kurallarına tabidir: oksitleyicilerden ve ateşleme kaynaklarından ayrı, havalandırılan solvent dolabında — genel çerçeve güvenlik rehberindedir. Saflık tarafında kritik düşman nemdir: her iki ürün de havadan su çeker ve su içeriği, rezist temas eden uygulamalarda ayrı bir spesifikasyon satırıdır. Açılan kabın kapağı hemen kapatılır, kap tüketim hızına göre boyutlandırılır; kap malzemesi ve temiz oda dolumunun saflığa etkisi ayrı rehberde işlenir.
Ambalaj tarafında tipik zincir 1 L şişeden (Ar-Ge, düşük tüketim) 10–20 L bidona ve 200 L varile uzanır. EBR karışımı kullanan hatlarda pratik bir tedarik kararı vardır: hazır karışım tek kalemde gelir ve oran sorumluluğunu üreticiye bırakır; iki bileşenli tedarik ise esneklik sağlar — aynı PGMEA stoğu thinner, temizlik ve EBR harmanına birden hizmet eder. Tüketim profilinize hangisinin uyduğunu teklif aşamasında birlikte netleştirebiliriz.
Elektronik grade tedarik teklifi
Ürünü, hedef saflık sınıfını, miktarı ve ambalajı yazın; fiyat ve net teslim tarihiyle dönelim.
Sıkça Sorulan Sorular
PGMEA yerine PGME kullanabilir miyim (veya tersi)?
Genel olarak hayır — buharlaşma ve çözme profilleri farklı olduğu için biri diğerinin yerine konduğunda film kalitesi veya kenar temizliği değişir. Rezist inceltme ve ekipman temizliğinde PGMEA, EBR’de 70:30 karışım kullanılır; sapma ancak proses sahibinin doğrulamasıyla yapılır.
PM Asetat ile PGMEA aynı ürün mü?
Evet. PM asetat, PMA, propilen glikol monometil eter asetat ve PGMEA aynı molekülün (CAS 108-65-6) ticari adlarıdır. Şartnamede karışıklığı önlemenin en sağlam yolu CAS numarasını yazmaktır.
70:30 EBR karışımını kendim hazırlayabilir miyim?
Teknik olarak evet: elektronik sınıf PGMEA ve PGME, ağırlıkça 70:30 oranında temiz koşullarda harmanlanır. Ancak oran hassasiyeti, karışım temizliği ve tekrarlanabilirlik nedeniyle çoğu hat hazır EBR ürünü tercih eder; iki yaklaşımın maliyeti hacme göre değişir ve teklif aşamasında birlikte değerlendirilebilir.
EBR yapılmazsa ne olur?
Kenar boncuğu, wafer tutucularına ve taşıma sistemine rezist bulaştırır; maskeyle temaslı litografide maskeyi kirletir, projeksiyon sistemlerinde kenar bölgede odak/desen hatası üretir. Küçük bir solvent adımı, hattın geri kalanını korur.
PGMEA ve PGME’nin elektronik sınıfında hangi parametreler kritiktir?
Metal içeriği (tipik ppb ölçeği), su içeriği ve NVR öne çıkar; rezist temas eden solventlerde izomer/serbest asit profili de izlenir. Bu parametrelerin nasıl ölçüldüğü analiz yöntemleri rehberinde, lot bazlı analiz bilgisi ise teklif aşamasında paylaşılır.
