ALD/CVD İnce Film Kaplama ve Öncü Kimyasallar
Modern bir çipin katmanları — gate dielektriği, bariyer metali, nitrür kaplama, tungsten dolgu — nanometre kalınlığında filmlerdir ve bu filmler gaz fazından biriktirilir. İki ana yöntem vardır: CVD (Chemical Vapor Deposition — kimyasal buhar biriktirme) film bileşenlerini taşıyan gazları sıcak yüzeyde sürekli tepkimeye sokar; ALD (Atomic Layer Deposition — atomik katman biriktirme) aynı işi ardışık, kendi kendini sınırlayan yarım tepkimelerle, her döngüde tek atom katmanı hassasiyetinde yapar. İkisinin de hammaddesi aynı sınıftır: öncü kimyasallar (precursor) — biriktirilecek elementi uçucu bir molekül içinde taşıyan, ısı veya ko-reaktanla kontrollü bozunan bileşikler.
Bu sayfa öncü tarafını ele alır. SoleChem, ALD/CVD öncülerini ve ilgili proses gazlarını elektronik saflık sınıfında tedarik eder; sevkiyat üretici COA + SDS ile, ürüne özel kanister/silindir ambalajıyla yapılır.
ALD Döngüsü: Dört Adımda Bir Atom Katmanı
ALD’nin gücü kendini sınırlamasında yatar. Tek döngü dört adımdır: (1) öncü pulsu — molekül yüzeydeki aktif bölgelere bağlanır, yüzey dolunca tepkime kendiliğinden durur; (2) inert gaz süpürmesi; (3) ko-reaktan pulsu (H₂O, O₃, NH₃ veya plazma) — bağlı molekülü hedef filme dönüştürür; (4) tekrar süpürme. Her döngü yaklaşık bir atom katmanı bırakır; film kalınlığı döngü sayısıyla sayılır. Sonuç, en derin hendeğin duvarını bile eş kalınlıkta saran (konformal) kaplamadır — yüksek en-boy oranlı yapıların çağında ALD’nin vazgeçilmez olmasının nedeni budur.
CVD ise sürekli akışta çalışır: daha hızlıdır, daha kalın filmlerde ekonomiktir; konformallik ve kalınlık kontrolü ALD kadar hassas değildir. Hatlarda ikisi iş bölümü yapar.
Film–Öncü Eşleşmeleri
| Hedef film | Öncü | Ko-reaktan (tipik) | Kullanım |
|---|---|---|---|
| TiN (bariyer/elektrot) | TDMAT | NH₃ / N₂ plazma | Difüzyon bariyeri, gate metali |
| Si₃N₄, SiO₂ (düşük sıcaklık) | HCDS | NH₃ / O₂ kaynağı | Spacer, liner, sert maske |
| SiO₂ (plazma ALD) | BDEAS | O₂ plazma / O₃ | Düşük sıcaklık oksit, çift desenleme |
| W (dolgu/kontak) | WF₆ | H₂ / SiH₄ | Kontak ve via tungsten dolgusu |
Kaynak: film-öncü eşleşmeleri ALD/CVD literatüründeki yerleşik proses pratiğidir; bağlayıcı reçete ekipman ve entegrasyon mühendisliğinindir — bkz. Kaynaklar.
Öncü Saflığı ve Elleçleme

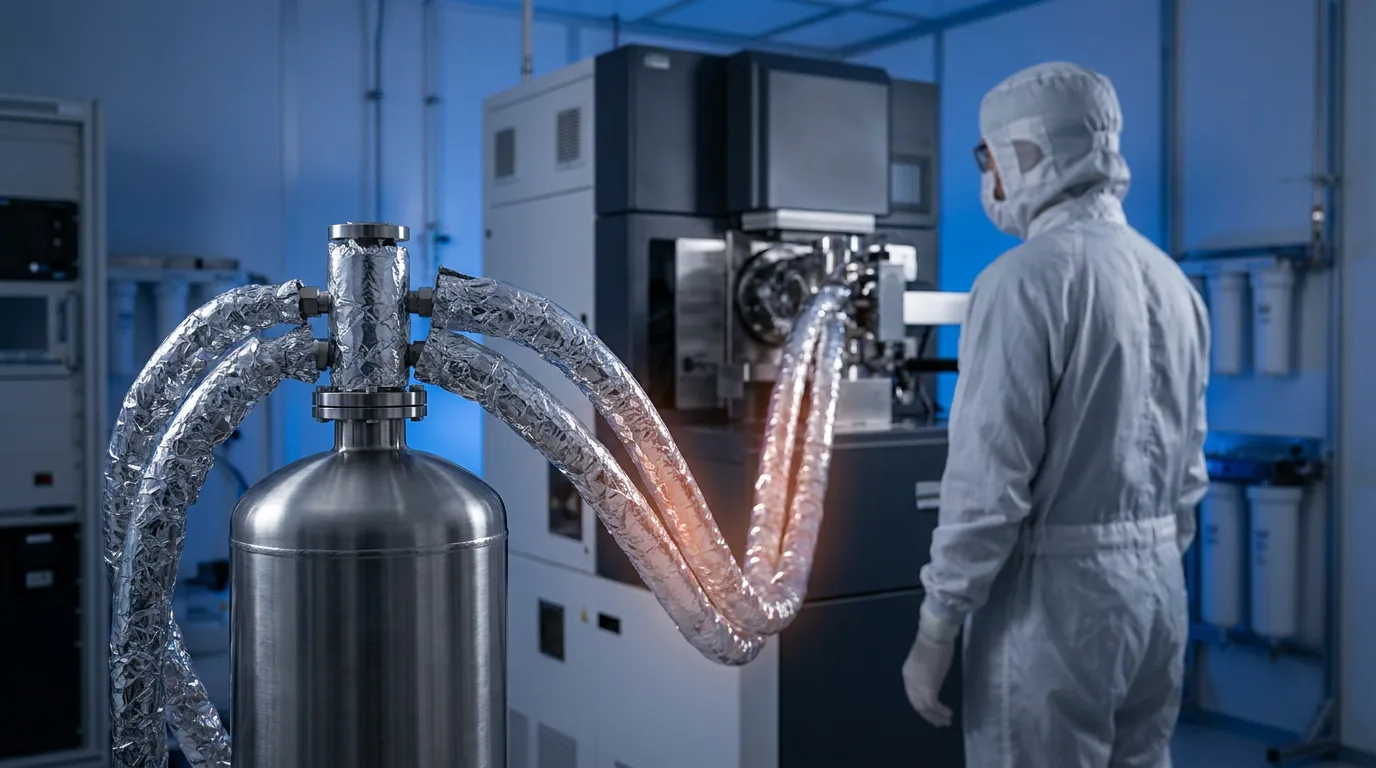

Öncüler ppb sınıfı iz metal limitleriyle ve çoğu zaman 6N–7N (≥%99,9999) saflıkla spesifiye edilir; çünkü öncüdeki her safsızlık doğrudan filmin içine girer. Elleçleme tarafında üç kural sektör standardıdır: ürünler paslanmaz çelik kanisterlerde sevk edilir (cam veya plastik değil), transfer hatları ısıtılır ve sistem havaya açılmaz — çoğu öncü havada nem ile şiddetle tepkir. Kanister vanası ve bağlantı tipi şartnamenin parçasıdır; teklif aşamasında ekipmanınıza göre netleştirilir.
Islak Kimya ile Bağlantı
İnce film biriktirme, ıslak proses zincirinin ortasında oturur: biriktirme öncesi yüzey RCA temizliği ve gerekirse DHF ile oksit sıyırma ister; biriktirme sonrası desenleme plazma aşındırmayla, planarizasyon CMP ile yapılır ve ardından post-CMP temizlik gelir. Öncüleri ıslak sarflarla aynı tedarik planına koymak, hattın kalem sayısını azaltır.
Bu prosesin kimyasallarını tedarik edin
Elektronik grade tedarik teklifi
Ürünü, hedef saflık sınıfını, miktarı ve ambalajı yazın; fiyat ve net teslim tarihiyle dönelim.
Sıkça Sorulan Sorular
ALD ile CVD arasında nasıl seçim yapılır?
Kalınlık ve konformallik belirler. Nanometre mertebesinde, hendek duvarlarını eş kalınlıkta sarması gereken filmler ALD ister; onlarca-yüzlerce nanometre kalınlıkta, hız ve maliyetin öncelikli olduğu filmler CVD ile atılır. Aynı hat iki yöntemi farklı katmanlar için birlikte kullanır.
Öncü kanisterleri neden ısıtılıyor?
Çoğu öncü oda sıcaklığında sıvıdır ve buhar basıncı düşüktür; reaktöre yeterli molekül taşımak için kanister ve hat kontrollü sıcaklığa alınır. Sıcaklık üst sınırı da kritiktir — aşırı ısıtma öncüyü kanister içinde bozundurur. Çalışma aralığı üretici spesifikasyonundadır.
Öncü değişimi prosesi nasıl etkiler?
Aynı filmi veren iki öncü bile farklı safsızlık profili, farklı büyüme hızı ve farklı sıcaklık penceresi taşır; öncü değişikliği kalifikasyon gerektirir. Bu yüzden tedarikte süreklilik ve lot bazlı analiz bilgisi, fiyat kadar önemlidir — ikisi de teklif aşamasında netleşir.
Küçük Ar-Ge reaktörü için de tedarik ediyor musunuz?
Evet. Üniversite ve Ar-Ge temiz odalarının küçük kanister ihtiyacı da, üretim hattının silindir ölçeği de aynı süreçten geçer; ambalaj boyu teklifte belirlenir.
