Metal Aşındırma: Alüminyum, Krom, Altın ve Bakır Etchant’ları

Islak Metal Aşındırma Nedir?

Islak metal aşındırma, ince metal filmlerin — interkonekt hatları, elektrotlar, maske katmanları — sulu kimyasal çözeltilerle desenli veya alan bazlı kaldırılmasıdır. Oksit aşındırmadaki temel kurallar burada da geçerlidir: proses izotropiktir, maske kenarının altını oyar (undercut) ve hız sıcaklıkla üstel artar. Metallere özgü fark, kimyanın çoğunlukla iki adımlı çalışmasıdır: bir oksitleyici metali okside çevirir, bir asit (veya kompleks yapıcı) o oksidi çözer. Bu iş bölümünü görmek, reçetelerin neden hep karışım olduğunu açıklar.

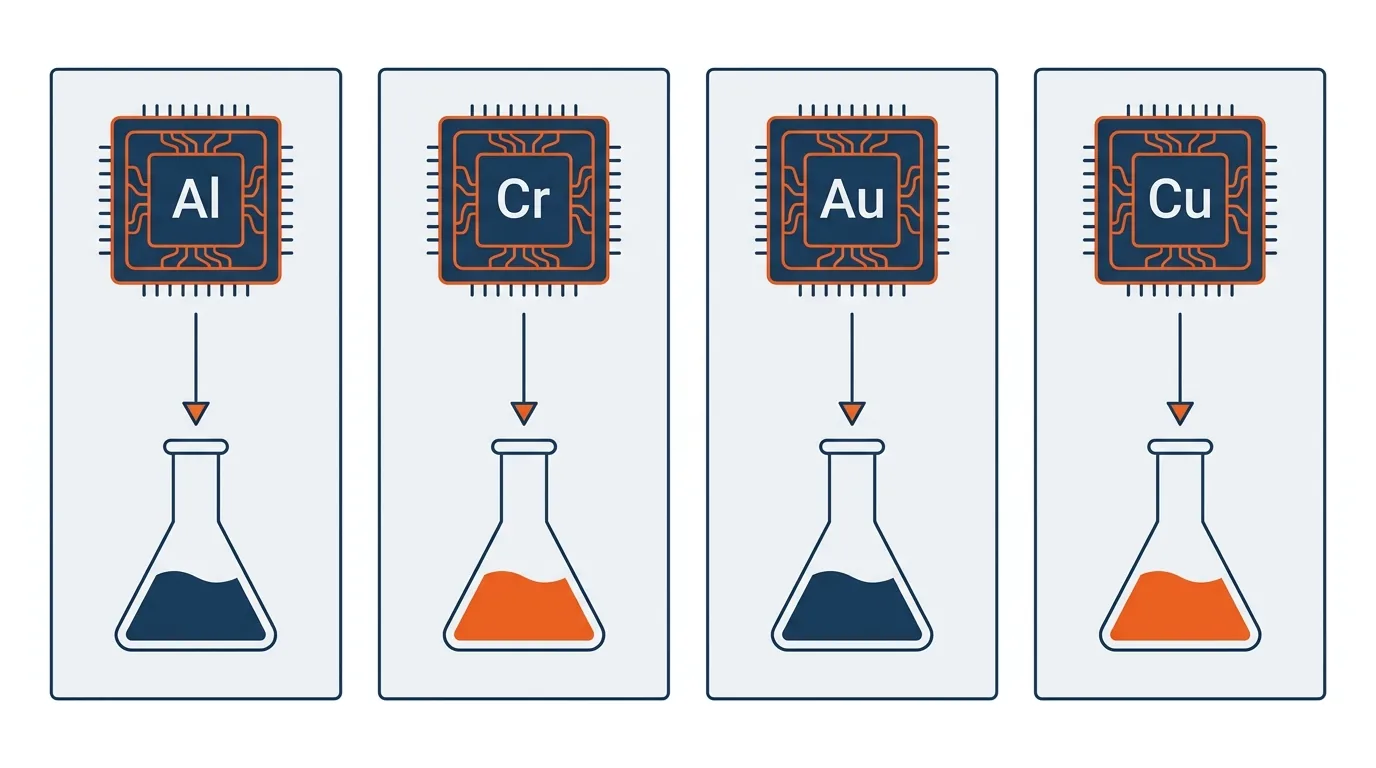

Bu sayfa dört yaygın kimyayı ele alır: alüminyum için fosforik asit bazlı PAN karışımı, krom için serik amonyum nitrat, altın için iyot/iyodür ve bakır için persülfat / H₂SO₄+H₂O₂ mikroetch. Reçete ve hızların ana kaynağı Williams et al. hız matrisidir — bkz. Kaynaklar.

Alüminyum Aşındırma: PAN (Fosforik-Nitrik-Asetik) Karışımı

Alüminyum, mikroelektroniğin klasik interkonekt metalidir; ıslak aşındırmanın standardı PAN etchant denilen karışımdır. Yaygın reçete hacimce 16:1:1:2 = H₃PO₄ (%85) : HNO₃ (%70) : CH₃COOH (glasiyel) : H₂O olup kabaca %80 fosforik asit, %5 nitrik asit, %5 asetik asit ve %10 su demektir; tipik çalışma sıcaklığı 40–50 °C’dir.

Görev dağılımı şöyledir: HNO₃ alüminyum yüzeyini oksitler (Al → Al₂O₃), H₃PO₄ bu oksidi çözerek taze metali açar, asetik asit ıslatmayı iyileştirip banyoyu tamponlar, su viskoziteyi ayarlar. Aşındırma hızı sıcaklığa güçlü bağlıdır; 40–50 °C bandında tipik olarak dakikada birkaç yüz nanometre mertebesindedir (aşağıdaki tabloya bakın). Karışım fotorezistle uyumludur ve SiO₂, Si₃N₄ ile silisyuma pratikte dokunmaz — Al hatlarının altındaki yalıtkanda güvenle durulur.

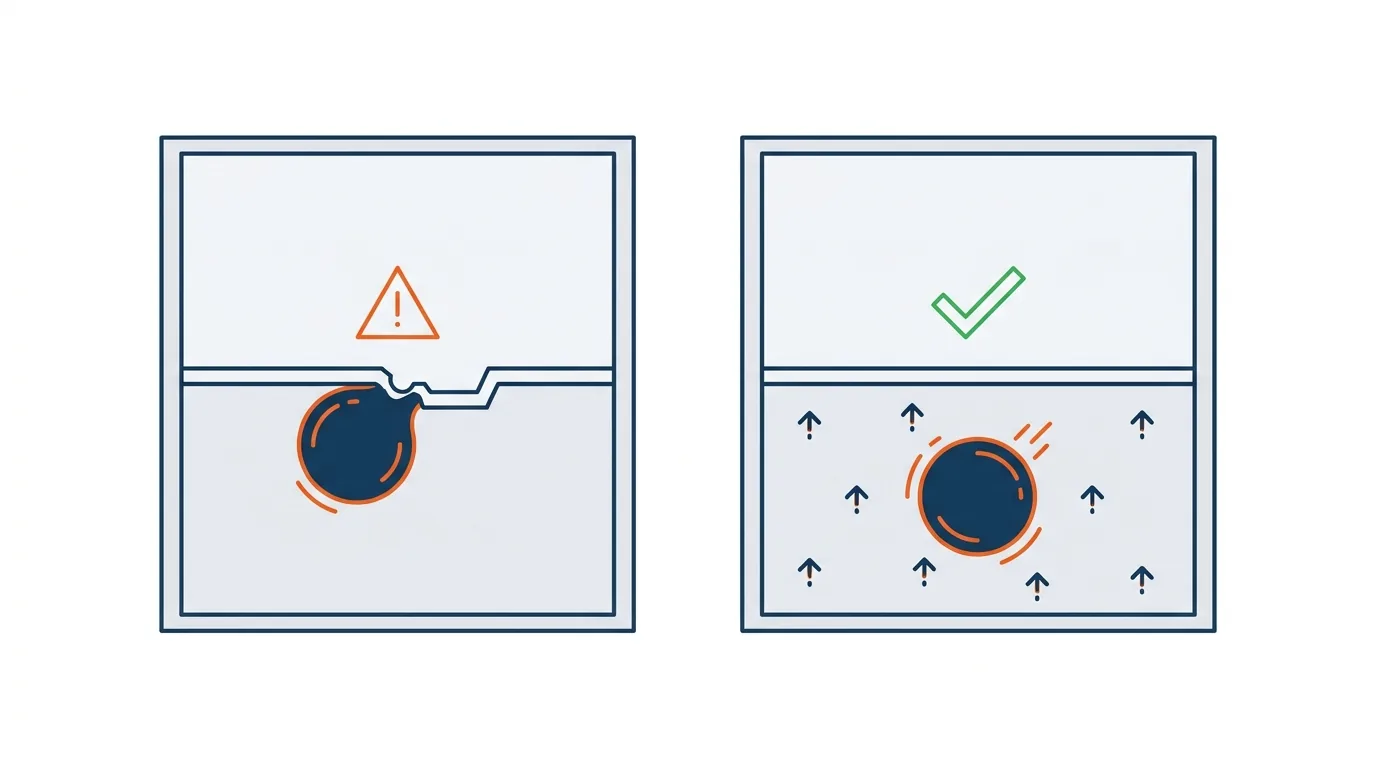

PAN’ın bilinen derdi hidrojen kabarcıklarıdır: reaksiyon H₂ üretir, kabarcık desenin içinde tutunursa altındaki metali lokal olarak maskeler ve kenarlarda çentik/pürüz bırakır. Çare mekanik ajitasyon, banyo sirkülasyonu veya surfaktan katkılı formülasyondur. İkinci pratik konu galvanik etkidir: Al hattı, temas hâlindeki daha soy bir metalle (ör. açıkta kalmış altın pad) aynı banyodaysa, galvanik çift Al tarafında aşındırmayı hızlandırır — desen tasarımında hesaba katılır.

Karışımın üç ana bileşeni ayrı ayrı tedarik edilip yerinde harmanlanabilir: elektronik grade H₃PO₄, HNO₃ ve glasiyel asetik asit. Tekrarlanabilirlik ve güvenlik açısından hazır karışım isteyenler için alüminyum etchant sayfasına bakın.

Krom Aşındırma: Serik Amonyum Nitrat

Krom ve krom oksit filmleri — en yaygını fotomaske üzerindeki Cr katmanı ve yapışma/maske katmanları — serik amonyum nitrat (CAN, (NH₄)₂Ce(NO₃)₆) bazlı çözeltilerle aşındırılır. Burada oksitleyici Ce⁴⁺ iyonudur: kromu çözünür Cr³⁺‘e yükseltger; formülasyona katılan nitrik (bazı ticari ürünlerde perklorik) asit çözeltiyi kararlı tutar ve yüzeydeki pasif oksidi kırmaya yardım eder.

CAN çözeltileri oda sıcaklığında çalışır, fotorezistle uyumludur ve altın, alüminyumun aksine, bu kimyada aşınmaz — Cr/Au çift katmanlarında Cr adımı bu yüzden sorunsuz seçicidir. Hız formülasyona göre dakikada onlarca ile ~100+ nm arasında değişir; kritik işlerde parti başında test kuponu standarttır.

Altın Aşındırma: KI/I₂ (İyot-İyodür)

Altın soy bir metaldir; onu çözen pratik ve siyanürsüz kimya, potasyum iyodür + iyot sulu çözeltisidir. İyot altını iyodür kompleksine (AuI/AuI₄⁻ dengeleri) çevirir; KI, iyodu çözeltide tutar. Tipik laboratuvar reçetesi 4 g KI + 1 g I₂ + 40 mL H₂O’dur ve oda sıcaklığında dakikada mikron mertebesine yaklaşan hız verir. Çözelti fotorezistle uyumludur; koyu rengi nedeniyle görsel son nokta takibi zordur, süre hesabı ve test kuponu esas alınır. Cr yapışma katmanlı Au filmlerde akış iki banyoludur: önce KI/I₂ ile altın, ardından CAN ile krom.

Cr ve Au etchant’ları tipik olarak küçük ambalajlı (1 L) hazır çözeltiler hâlinde alınır; ikisi için Cr/Au etchant sayfasına bakın.

Bakır: Persülfat Mikroetch ve H₂SO₄ + H₂O₂

Bakırda iki farklı iş vardır ve karıştırılmamalıdır. Desen aşındırma — PCB’de devre hatlarının oluşturulması — CuCl₂/HCl veya amonyaklı etchant’larla, rejenerasyonlu döngüde yapılır ve PCB sektör sayfasının konusudur. Bu sayfanın konusu olan mikroetch ise ince bir yüzey katmanının (tipik 0,5–2 µm) kontrollü kaldırılmasıdır: kaplama ve laminasyon öncesi yüzeyi pürüzlendirip aktive eder, oksidi alır.

İki standart mikroetch kimyası vardır:

• Persülfat (sodyum persülfat Na₂S₂O₈ veya amonyum persülfat, tipik %5–10 çözelti, çoğunlukla az miktar H₂SO₄ ile): persülfat iyonu bakırı Cu²⁺‘ye oksitler; banyo tek kullanımlık/kolay kontrol edilir kimyasıyla PCB hatlarının rutinidir. Çözünmüş bakır biriktikçe hız düşer — banyo ömrü bakır yüküyle tanımlanır.
• H₂SO₄ + H₂O₂: peroksit oksitler, sülfürik asit CuSO₄ olarak çözer; rejenerasyona ve bakır geri kazanımına daha uygun bir alternatiftir. Yüksek çözünürlüklü TFT/panel hatlarındaki Cu desen etchant’ları da H₂O₂ bazlı (katkılı, tescilli) formülasyonlardır.

Persülfatlar toz hâlde gelir ve çözelti yerinde hazırlanır; elektronik sınıf seçenekler için persülfatlar, asit tarafı için H₂SO₄ ve H₂O₂ ürün sayfalarına bakın.

Titanyum ve Yapışma Katmanları

Dört ana kimyanın dışında en sık sorulan metal titanyumdur, çünkü Ti (ve TiW) hem yapışma hem bariyer katmanı olarak her yerdedir. Ti’nin klasik ıslak kimyası seyreltik HF’dir — %1’lik DHF bile Ti’yi hızla alır; sorun, altta veya çevrede oksit varsa HF’nin ona da dokunmasıdır. Bu çatışma için HF içermeyen, HCl bazlı ticari Ti etchant’ları geliştirilmiştir; ısıtılmış HCl çözeltileri Ti’yi oksitlere dokunmadan aşındırır. Pratik kural şudur: yığında SiO₂/cam varsa HF’siz formülasyon seçilir; yoksa DHF en hızlı ve en ucuz yoldur. Seyreltik HF tedariki için elektronik grade HF sayfasına bakın.

Reçeteler ve Tipik Hızlar — Özet Tablo

Kaynak: Williams et al. 2003 hız matrisi — bkz. Kaynaklar. Tüm hızlar tipik aralıktır; sıcaklık, ajitasyon, banyo yaşı ve film biriktirme koşulu (buharlaştırma/sıçratma, tavlama) hızı belirgin değiştirir — kritik işte test kuponuyla doğrulayın.

Hedef kalınlık ve hızdan banyo süresi çıkarmak için etch süresi hesaplayıcısını kullanabilirsiniz; overetch payı ve son nokta pratiği orada anlatılıyor.

Kritik Parametreler ve Sık Yapılan Hatalar

• Sıcaklık disiplinsizliği: PAN’da hız 40 °C ile 50 °C arasında katlanabilir; termostatsız banyoda “aynı süre” farklı gün farklı kalınlık bırakır. Süre değil, o günkü ölçülmüş hız esas alınır.
• H₂ kabarcıklarının ihmali: Al aşındırmada ajitasyonsuz banyo, kenar çentikleri ve aşınmamış adacıklar üretir. Kabarcık izi çoğu zaman “rezist hatası” sanılır; önce ajitasyonu kontrol edin.
• Banyo yüklenmesi: Çözünmüş metal biriktikçe hız düşer — persülfatta bakır, PAN’da alüminyum yükü banyo ömrünü tanımlar. Yük takibi yoksa reçete süresi zamanla anlamını yitirir.
• Yanlış seçicilik varsayımı: “Al etchant’ı yalnız Al’i aşındırır” doğru değildir — Mo gibi komşu metaller PAN’da aşınır (TFT hatlarında Mo/Al yığınları bilerek tek banyoda desenlenir). Yığındaki her katman için etchant-malzeme matrisi kontrol edilir.
• Galvanik çiftler: Farklı metallerin temas hâlinde aynı banyoya girmesi, soy olmayan tarafta hız artışı ve düzensiz kenar üretir.
• Durulama ve kurutma acelesi: Etch sonrası kalıntı iyonlar (özellikle klorür ve persülfat) korozyon ve leke bırakır; bol UPW durulama + kontrollü kurutma standarttır.
• Saflık: Desenlenen metal yüzeyi çoğu akışta doğrudan kaplama veya bonding görür; etchant’tan gelen iz metal kontaminasyonu kontak direncini ve adhezyonu bozar. EL grade bileşen kullanmak, hazır karışımda da aynı saflık sınıfını istemek gerekir.

Metal Aşındırma Hangi Sektörlerde Kullanılır?

Display üretiminde PAN, TFT gate ve source/drain Al/Mo hatlarının ana kimyasıdır ve fosforik asit tüketiminin en büyük kalemidir. Yarı iletken tarafında Al interkonekt aşındırma eski/analog fabların rutinidir; MEMS ve Ar-Ge temiz odaları Al yapı katmanları ile Cr/Au metalizasyonunu küçük hacimli ama düzenli aşındırır. LED/optoelektronikte kontak metalizasyonu Cr/Au kimyalarını kullanır; PCB ve elektronik sektörü ise persülfat mikroetch’in ana tüketicisidir. İleri paketleme/OSAT hatlarında UBM ve yeniden dağıtım katmanı (RDL) işlemleri benzer metal kimyalarıyla çalışır.

Güvenlik Notları

Bu sayfadaki karışımların ortak paydası güçlü oksitleyici asitlerdir. HNO₃ cilt ve gözde ağır yanık yapar; metallerle reaksiyonda ve ısınan banyolarda NOₓ gazları (kahverengi duman) çıkarır — tüm çalışmalar çeker ocakta veya havalandırmalı wet bench’te yapılır. Persülfatlar güçlü oksitleyicidir; organik maddeyle temasta ve toz hâlde solunum yolu için risk oluşturur. CAN çözeltilerindeki nitrik/perklorik bileşen ve KI/I₂’nin iyot buharı da aynı havalandırma disiplinini ister. KKD standardı: kimyasal sıçrama gözlüğü/yüz siperi, aside dayanıklı eldiven ve önlük. Karışım hazırlarken daima asit suya eklenir. Ayrıntılı maruziyet ve ilk yardım bilgisi güvenlik sayfasındadır; bu bölüm tıbbi tavsiye değildir, acil durumda 112’yi arayın.
