Li-ion Elektrot Kaplama: NMP + PVDF Slurry, Kurutma ve Çözücü Geri Kazanımı

Elektrot Kaplama Üretim Zincirinin Neresinde?

Bir Li-ion hücrenin elektrokimyasal kimliği, hücre montajından çok önce — elektrot kaplama hattında — belirlenir. Akış özetle şöyledir: aktif madde, iletken karbon ve bağlayıcı bir çözücü içinde karıştırılıp slurry (çamur) hâline getirilir; slurry metal folyo üzerine kaplanır; çözücü fırınlarda buharlaştırılır; elektrot kalenderlenip dilinir ve vakumda son kez kurutulur. Bundan sonrası — sarma/istifleme, elektrolit dolumu, formasyon — kuru odada geçer.

Bu zincirin kimyasal yükünü iki çözücü ailesi taşır: katot tarafında NMP (N-metil-2-pirolidon), elektrolit tarafında karbonat esterleri (EC/DMC/EMC). Bu sayfa katot slurry’sinden kurutma ve geri kazanıma kadar olan bölümü anlatır; hücre üretiminin bütünü ve Türkiye’deki üretici tablosu için batarya sektör sayfasına bakın.

Katot Slurry: Bileşim, Katı Oranı ve Viskozite

Tipik bir NMC veya LFP katot reçetesi, kuru madde bazında yaklaşık %94 aktif madde, %3 iletken karbon siyahı ve %3 PVDF (poliviniliden florür) bağlayıcı içerir. PVDF önce NMP içinde çözülür; ardından karbon ve aktif madde kademeli olarak katılır. Karıştırma sırası ve süresi reolojiyi doğrudan belirler: karbonun iyi dağılmadığı bir slurry, kaplamada iletkenlik adaları ve kalınlık dalgalanması üretir.

Kaynak: sektör üretim derlemeleri ve açık erişim elektrot işleme literatürü — bkz. Kaynaklar. Değerler tipik aralıktır; aktif madde türü, hedef yüzey yükü ve hat hızı reçeteyi kaydırır.

Katı oranı bir maliyet kararıdır: slurry’ye giren her kilogram fazla NMP, kurutma fırınında buharlaştırılıp geri kazanılmak zorundadır. Katı oranını yukarı itmek enerji faturasını düşürür ama viskoziteyi büyütür; pratik pencere, kaplama yöntemi (slot-die, comma bar) ve hedef kalınlıkla birlikte belirlenir.

NMP Neden Tek Pratik Çözücü — ve Nem Neden Baş Düşman?

PVDF’in endüstriyel ölçekte bilinen tek pratik çözücüsü NMP’dir: yüksek kaynama noktası (202 °C) kaplama sırasında erken kurumayı önler, çözücü gücü PVDF’i jelleşmeden çözer, folyo üzerinde düzgün film bırakır. Bu yüzden NMP, katot hattının açık ara en büyük hacimli kimyasalıdır — kütlece PVDF’in yaklaşık on katı NMP dolaşır ve GWh başına yüzlerce ton çözücü döngüsü oluşur.

Batarya hattında saflığın anahtar parametresi, yarı iletkendeki gibi ppt düzeyi metal değil, sudur. Nemin iki ayrı saldırı noktası vardır:

• Slurry aşamasında: NMP higroskopiktir; su içeriği yükselirse PVDF çözünürlüğü bozulur, slurry jelleşmeye ve viskozite kaymasına gider. Batarya sınıfı NMP bu yüzden tipik olarak ≥%99,9 saflık ve düşük su (spesifikasyona göre ≤50–200 ppm bandında) ile tanımlanır; hat pratiğinde slurry kararlılığı için birkaç yüz ppm üstü su sorun kabul edilir.
• Hücre aşamasında: Elektrolit tuzu LiPF₆ suyla reaksiyona girip HF üretir; HF katot aktif maddesini çözer ve SEI katmanını bozar — kapasite kaybı, gaz oluşumu ve güvenlik riski demektir. Elektrolit çözücülerinde <10–20 ppm su hedefi ve elektrotta kalıntı nem hedefleri (tipik <200–500 ppm) bu mekanizmanın sonucudur; kuru odaların çiy noktasının −40/−60 °C’de tutulması da öyle. Ayrıntı DOE/INL su kontrolü raporundadır — bkz. Kaynaklar.

Metalik safsızlık ikinci eksendir: slurry’ye karışan Fe/Cu/Zn partikülleri hücre içinde çözünüp anotta dendrit olarak çöker ve mikro kısa devre üretir. Çözücüde düşük iz metal şartı ve hatta manyetik ayırıcılar bu riske karşıdır.

Kaynak: batarya sınıfı NMP tedarik rehberleri ve DOE/INL nem kontrolü raporu — bkz. Kaynaklar. Değerler tipik aralıktır; bağlayıcı olan tedarik sözleşmesindeki spesifikasyondur.

Kaplama ve Kurutma

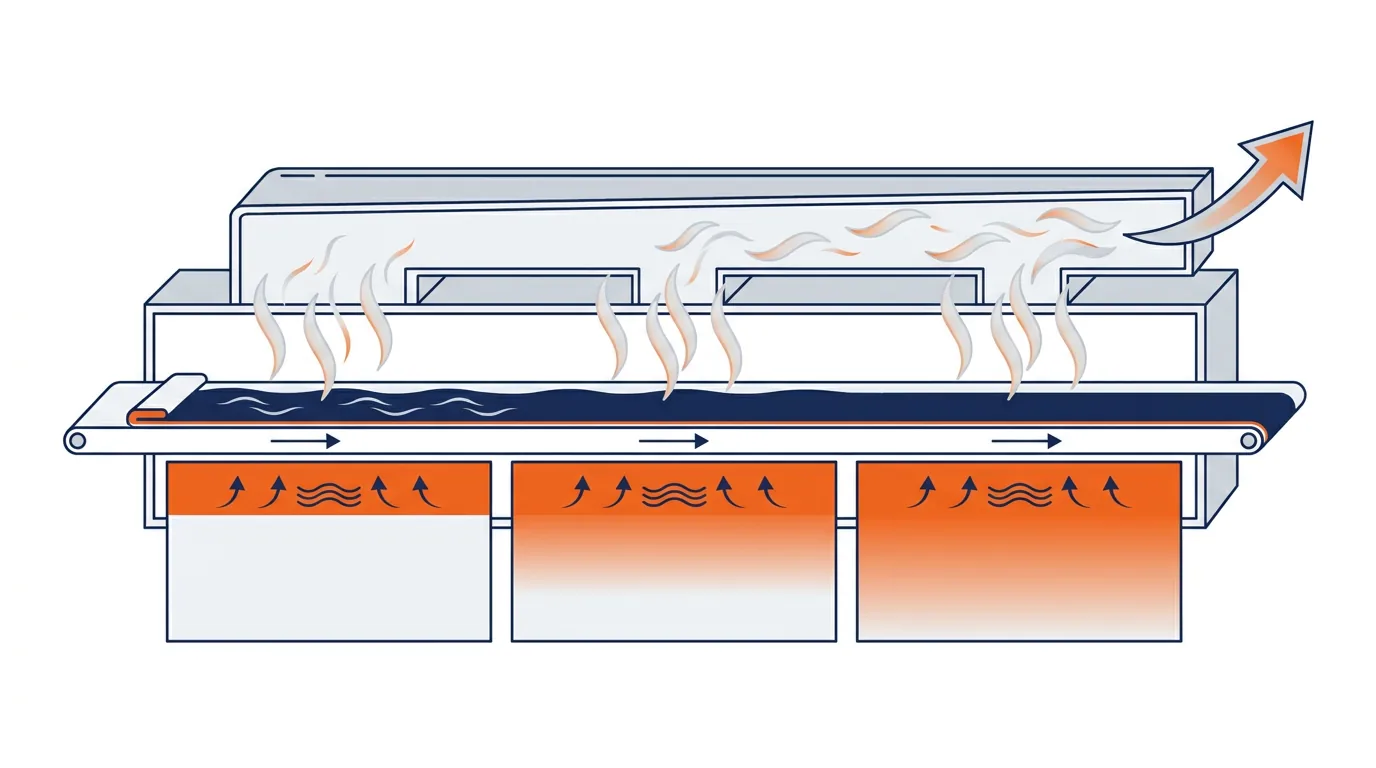

Slurry, katotta alüminyum, anotta bakır folyo üzerine kaplanır; modern hatların standardı slot-die kaplamadır. Islak film ardından bölgeli (multi-zone) kurutma fırınından geçer ve NMP buharlaştırılır. Kurutma profili göründüğünden kritiktir: çok hızlı kurutma, bağlayıcının film yüzeyine göçüne (binder migration) yol açar — PVDF üstte toplanır, folyo arayüzü zayıflar ve elektrot kalenderde veya çevrimde folyodan ayrılır. Çok yavaş kurutma ise hat hızını, yani tesisin kapasitesini sınırlar.

Kurutmadan çıkan elektrot kalenderlenir (gözeneklilik ayarı), hedef genişliğe dilinir ve hücre montajından önce vakum fırınında son nemini bırakır. Bu son adım, yukarıda anlatılan LiPF₆–su–HF zincirinin ilk savunma hattıdır.

NMP Geri Kazanımı

NMP hem maliyet hem emisyon nedeniyle atmosfere verilmez; kurutucu egzozundaki buhar yoğuşturulup toplanır ve damıtma/susuzlaştırma ünitesinde hat kalitesine geri getirilir. İyi kurulmuş hatlarda geri kazanım oranı %95’in üzerindedir. Yine de sistem hiçbir zaman kapalı döngü değildir: kayıplar, ilk dolum ve geri kazanım ünitesinin bakım pencereleri sürekli bir taze NMP talebi yaratır. Geri kazanılan çözücünün su içeriği de ayrıca izlenir — susuzlaştırma yetersizse, geri dönen NMP slurry’ye nem taşır ve jelleşme sorunu “gizemli” biçimde geri gelir.

Su Bazlı Anot ve NMP’siz Alternatifler

Anot tarafı bu tablonun dışındadır: grafit anotlar standart olarak su bazlı kaplanır. Bağlayıcı ikilisi CMC (karboksimetil selüloz — kalınlaştırıcı) + SBR (stiren-bütadien kauçuğu — elastik bağlayıcı)‘dir; çözücü deiyonize sudur. Su bazlı sistemin avantajları açıktır: çözücü ucuzdur, geri kazanım ünitesi gerekmez, işçi maruziyeti ve ruhsatlandırma yükü düşer.

Kaynak: elektrot işleme literatürü ve üretim derlemeleri — bkz. Kaynaklar.

Katotta da su bazlı denemeler — özellikle LFP kimyasında — ve tamamen çözücüsüz kuru elektrot prosesi sektörün gündemindedir; ikisi de uzun vadede NMP talebini törpüleyebilir. Bugünün kurulu kapasitesinde ise NMC/LFP katot hatlarının hâkim kimyası NMP + PVDF’dir ve yeni devreye giren hatlar bu kimyayla açılmaktadır.

Elektrolit Tarafına Kısa Bakış: Karbonat Çözücüler

Kaplama hattının bittiği yerde elektrolit dolumu başlar ve saflık disiplini aynı mantıkla devam eder: LiPF₆ (tipik 1,0–1,2 M), EC/DMC/EMC karışımı (ör. 1:1:1) içinde çözülür; çözücülerde ≥%99,9 saflık ve <10–20 ppm su istenir. Bir GWh hücre kapasitesi kabaca 700–1.000 ton elektrolit demektir ve bunun yaklaşık %80’i çözücüdür — yani karbonatlar, NMP’den sonra batarya tesisinin ikinci büyük kimyasal kalemidir. Spesifikasyonlar, ambalaj (kuru azot altında varil/IBC) ve tedarik bilgisi için EC/DMC/EMC elektrolit çözücüleri sayfasına bakın.

Kritik Parametreler ve Sık Yapılan Hatalar

• NMP’de su takibinin ihmali: Jelleşen slurry çoğu zaman “bozuk PVDF partisi” sanılır; ilk bakılacak yer çözücünün ve geri kazanım hattının su içeriğidir. Karl Fischer ölçümü rutine bağlanmalıdır — yöntem için analiz yöntemleri sayfasına bakın.
• Açık kapta NMP bekletme: NMP havadan hızla nem çeker. Ara kaplar kapalı ve mümkünse kuru gaz yastıklı tutulur; “dünkü açık bidon” slurry’ye ppm değil binlerce ppm su taşıyabilir.
• Karıştırma sırasının değiştirilmesi: PVDF tam çözülmeden katı eklemek, çözünmemiş bağlayıcı topakları ve kaplama çizgileri üretir. Reçete kadar sıra da SOP’tur.
• Kurutma profilini hat hızına feda etmek: Hızlandırılan fırın, bağlayıcı göçüyle adhezyon kaybını haftalar sonra çevrim testinde gösterir — kök neden analizi bu gecikme yüzünden zorlaşır.
• Geri kazanılan NMP’yi spekten muaf saymak: Geri dönen çözücü de taze çözücüyle aynı su/safsızlık kontrolünden geçmelidir; aksi hâlde geri kazanım oranı yükselirken ürün kalitesi sessizce düşer.
• Partikül ve metal disiplinini gevşetmek: Slurry hattındaki paslanmaz aşınması veya kirli çözücü, sahada aylar sonra dendrit kaynaklı geri çağırma olarak faturalanır.

Elektrot Kaplama Hangi Sektör ve Tesislerde Var?

Bu proses, hücre üretimi yapan her tesiste vardır: Türkiye’de Siro (Gemlik), Aspilsan (Kayseri) ve kurulmakta olan LFP hatları doğrudan NMP ve elektrolit çözücüsü tüketicisidir; modül/pack montajcıları ise ağırlıkla IPA ve temizlik kimyasalları kullanır. Sektörün bütünü için batarya sektör sayfası, kimyasalların kategori görünümü için batarya kimyasalları sayfası ana duraklardır.
