Oksit Aşındırma (HF, DHF, BOE): Oranlar, Aşındırma Hızları ve Uygulama

Oksit Aşındırma Nedir?

Oksit aşındırma, silisyum dioksit (SiO₂) katmanlarının — doğal oksit, termal oksit, CVD oksitler, PSG/BSG gibi katkılı camlar — hidroflorik asit (HF) bazlı çözeltilerle ıslak (yaş) olarak kaldırılmasıdır. Islak aşındırma doğası gereği izotropiktir: çözelti her yönde aynı hızda ilerler ve maske kenarının altını oyar (undercut). Pratikte SiO₂’yi oda sıcaklığında anlamlı hızda çözen tek ıslak kimya HF’dir; basitleştirilmiş gösterimle temel reaksiyon şudur:

SiO₂ + 6HF → H₂SiF₆ + 2H₂O

(Gerçek çözelti kimyası HF, HF₂⁻ ve F⁻ dengelerini içerir; yukarıdaki denklem net sonucu gösterir.)

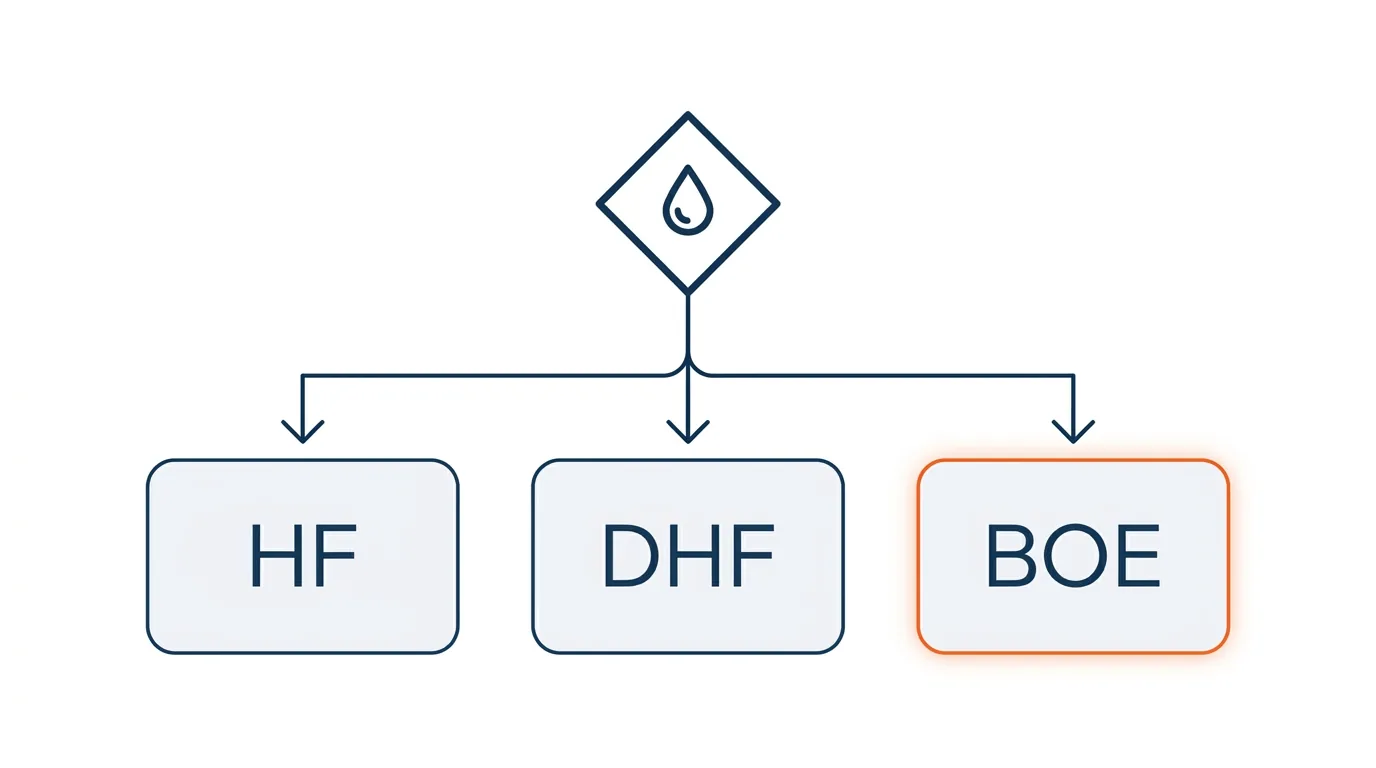

HF üç ana formda kullanılır: derişik %49 HF, seyreltik HF (DHF — Diluted HF) ve tamponlanmış oksit aşındırıcı (BOE — Buffered Oxide Etch; literatürde BHF olarak da anılır). Bu sayfanın omurgası tek bir sorudur: hangi işe hangi form, hangi oranda? Aşağıdaki bölümler üç formu sırayla ele alır; aşındırma hızları için Williams et al. verisinden derlenen tabloları referans alıyoruz.

Derişik HF (%49): Hızlı ama Kontrolsüz

%49 HF, termal oksidi dakikada mikron mertebesinde aşındırır (aşağıdaki Williams tablosuna bakın). Bu hız, “oksidi tamamen kaldır” işlerinin kimyasıdır: kalın alan oksidi sıyırma, MEMS’te kurban oksit üzerinden yapı serbest bırakma (release), ekipman ve kuvars dışı parça temizliği. Desenli — yani fotorezist maskeli — işlerde kullanılmaz; hız pratikte kontrol edilemez ve derişik HF rezist adhezyonunu kısa sürede bozar.

Bu tür işlerde başlangıç malzemesi elektronik grade %49 HF’dir; DHF banyoları da aynı stoktan seyreltilerek hazırlanır.

Pratik bir gözlem: HF oksidi kaldırdığında ortaya çıkan çıplak silisyum yüzeyi hidrojenle pasive olur ve hidrofobiktir. Wafer banyodan çıkarken su filmi yüzeyden toplu halde çekilir (“dewetting”); bu davranışın son nokta tespitinde nasıl kullanıldığı aşağıda ayrı bölümde anlatılıyor.

DHF (Seyreltik HF): Doğal Oksit ve Kimyasal Oksit Sıyırma

DHF, %49 stok HF’nin ultra saf su (UPW) ile seyreltilmesiyle hazırlanır. Tipik oranlar 1:10 (%4,5 HF), 1:50 (%1) ve 1:100 (~%0,5)‘tir. Doğal oksit ve temizlik adımlarının bıraktığı ince kimyasal oksit bu banyolarda saniyeler ile dakikalar arasında kalkar. En bilinen kullanım, RCA temizleme dizisindeki DHF daldırma adımıdır: SC-1 ile SC-2 arasında (veya dizinin sonunda) oksidi sıyırıp taze, H-pasivasyonlu yüzey bırakır.

Seyreltme daima UPW ile yapılır; şebeke veya deiyonize-altı su, banyoya doğrudan iyonik kirlilik taşır. Stok %49 HF’den hedef konsantrasyona hacim hesabı için seyreltme hesaplayıcımızı kullanabilirsiniz — araç tam bu senaryo için yazıldı.

Kritik bir uyarı: HF oksidi kaldırdığı anda çıplak Si yüzeyi, çözeltideki soy metalleri — özellikle bakırı — doğrudan üzerine toplar. Elektrokimyasal olarak Cu²⁺ iyonları H-pasivasyonlu yüzeye çökelir ve sonraki fırın adımında silisyumun içine sürülür. Bu yüzden DHF’de bakır safsızlığı ppt düzeyinde istenir; %4,9 HF (10:1) için ayrı bir SEMI standardının (C29) var olması, seyreltik formun ne kadar standartlaştığının göstergesidir. Ayrıntı için SEMI C28/C29 HF spesifikasyonları sayfasına bakın.

Kaynak: SEMI C29 (%4,9 HF, 10:1 v/v) spesifikasyonu — seyreltik HF’nin standartlaşmış formu; oran pratiği için Boise State RCA SOP. Bkz. Kaynaklar.

BOE (Tamponlanmış Oksit Aşındırıcı): Kontrollü ve Rezist Dostu

Tamponlamanın gerekçesi iki sorundur. Birincisi, HF aşındırma sırasında tüketilir; F⁻ konsantrasyonu düştükçe hız da düşer ve banyo yaşlandıkça aynı süre farklı sonuç verir. İkincisi, pH kayması fotorezist adhezyonunu bozar. Amonyum florür (NH₄F) tamponu her iki sorunu çözer: NH₄F ⇌ NH₃ + HF dengesi üzerinden tüketilen HF’yi yerine koyar, F⁻ konsantrasyonunu ve pH’ı sabit tutar. Sonuç, tekrarlanabilir hız ve rezist uyumudur.

“6:1” gösterimi hacim oranıdır: 6 hacim %40’lık NH₄F çözeltisi + 1 hacim %49 HF. Stanford Nanofabrication Facility’nin verdiği bileşim dökümüyle 6:1 BOE yaklaşık %34 NH₄F + %7 HF + %59 H₂O içerir (Stanford SNF). BOE, desenli oksit aşındırmanın — kontak penceresi açma, sert maske açma — standart kimyasıdır. Küçük geometrilerde ıslatmayı iyileştirmek için surfaktan katkılı BOE varyantları da kullanılır.

BOE 6:1 mi 7:1 mi? Seçim Kriterleri

İki formülasyonun farkı HF payıdır: oran büyüdükçe (7:1) HF payı ve dolayısıyla hız düşer. 6:1, termal oksitte tipik olarak dakikada ~90–120 nm ile daha hızlıdır; kalın oksit katmanlarında ve süre kısıtı olan hatlarda tercih edilir. 7:1 ise ~60–80 nm/dk mertebesinde, daha yavaş ve daha kontrollüdür; ince gate/tünel oksitlerde ve hedef kalınlıkta hassas durdurma gereken işlerde standarttır.

Basit kural: kalın oksit veya süre kısıtı → 6:1; ince oksit ve hassas hedef kalınlık → 7:1.

Hız her iki formülasyonda da sıcaklıkla ve HF konsantrasyonuyla artar. Oda sıcaklığındaki birkaç derecelik salınım bile hedef kalınlıkta ölçülebilir sapma yaratır; üretim banyoları bu yüzden termostatlanır. Kendiniz karıştırmak yerine hazır karışım arıyorsanız 6:1 / 7:1 BOE ürün sayfamıza bakın.

Kaynak: Stanford SNF 6:1 BOE (bileşim). Hızlar tipik aralıktır; banyo sıcaklığı, yaşı ve oksit türüne göre değişir. Bkz. Kaynaklar.

Aşındırma Hızları: Williams Verisi

Islak aşındırma hızlarının standart referansı, Williams & Muller’in 1996 tarihli ilk çalışması ile Williams, Gupta ve Wasilik’in 2003’te JMEMS’te yayımlanan devamıdır: “Etch Rates for Micromachining Processing — Part II”, 53 malzeme × 35 aşındırıcı kombinasyonunda 620 ölçülmüş hız verir ve MEMS/fab dünyasında yirmi yıldır proses tasarımının başvuru tablosudur. Aşağıdaki alt küme, bu sitenin konusuna giren malzemeleri kapsar.

Kaynak: Williams, Gupta, Wasilik (2003), “Etch Rates for Micromachining Processing—Part II”, JMEMS 12(6) 761–778 ve Williams & Muller (1996), Part I. Değerler yuvarlanmış tipik aralıklardır; film biriktirme koşulu, tavlama geçmişi ve banyo durumu hızı değiştirir — kritik proseslerde test kuponuyla doğrulayın. Bkz. Kaynaklar.

Tablodaki en önemli örüntü oksit türünün etkisidir: CVD/PECVD oksitler, düşük yoğunlukları nedeniyle termal okside göre belirgin hızlı aşınır; yüksek sıcaklık tavlaması filmi yoğunlaştırıp hızı termal oksite yaklaştırır. PSG bunların hepsinden hızlıdır — fosfor katkısı cam ağını gevşetir. PSG’nin endüstriyel ölçekte en büyük giderim uygulaması güneş hücresi üretimindedir; ayrıntı için PV teksturlama ve PSG giderme sayfasına bakın.

Aynı veriden seçicilik tablosu da türetilebilir. Seçicilik, hedef malzemenin hızının komşu malzemenin hızına oranıdır ve proses tasarımının asıl karar değişkenidir: “oksidi ne kadar hızlı aşındırırım” sorusundan önce “durduğumda altta ne kadar hasar bırakırım” sorusu gelir.

Kaynak: Williams et al. 2003, Part II hız verilerinden oran olarak türetilmiştir; BYU Cleanroom tablolarıyla çapraz kontrol edilebilir. Oranlar tipiktir; film biriktirme koşulu ve banyo durumu değiştirir. Bkz. Kaynaklar.

Sıcaklık Bağımlılığı

Islak aşındırma kimyasal reaksiyon olduğu için hızı sıcaklıkla üstel (Arrhenius tipi) artar; BOE’de termal oksit hızı sıcaklık ve HF konsantrasyonuyla birlikte yükselir. Pratik kural: oda sıcaklığı civarında birkaç derecelik fark, hızda yüzde onlar mertebesinde kayma demektir. Bunun üç operasyonel sonucu vardır: üretim banyoları termostatlanır (tipik 21–25 °C bandında sabitlenir); kışın ve yazın “aynı süreyle” çalışan bir manuel banyo aynı kalınlığı vermez; taze hazırlanmış bir DHF banyosu, seyreltme ekzotermi soğuyana kadar nominal hızının üzerinde çalışır. Kritik kalınlık işlerinde süre, takvimden değil o günkü ölçülmüş hızdan hesaplanır.

Aşındırma Sonunun Tespiti: Hidrofobik Yüzey ve Dewetting

Islak oksit aşındırmada plazma sistemlerdeki gibi bir optik endpoint sinyali yoktur; hat pratiğinde son nokta iki yolla belirlenir. Birincisi hesapla: bilinen hız × hedef kalınlık + emniyet payı (tipik %10–20 over-etch). İkincisi gözle: SiO₂ hidrofilik, H-pasivasyonlu çıplak silisyum hidrofobiktir. Oksit kalktığı anda yüzeyin ıslanma davranışı değişir — wafer banyodan veya durulamadan çıkarken su filmi yüzeyden toplu hâlde çekilir (dewetting) ve yüzey “kuru çıkar”. Kısmen açık desenli wafer’da bu geçiş bölge bölge izlenebilir: oksit kalan alanlar parlak su filmi taşırken, açılan alanlar suyu iter.

Bu gösterge kaba ama güvenilirdir; sınırları da bilinmelidir. Çok ince kalıntı oksit (birkaç nm) dewetting’i geciktirebilir; yüzey organik kirliyse ıslanma davranışı yanıltır; ve dar desen açıklıklarında gözlem pratik değildir. Hassas işlerde son karar elipsometre/reflektometre ölçümüyle verilir — dewetting, “bitti mi?” sorusunun hat içi ön cevabıdır, metrolojinin yerine geçmez.

Silisyum Nitrür ve Diğer Malzemeler: Seçicilik

Si₃N₄, derişik HF’de yavaş (dakikada ~15 nm mertebesi), BOE’de ise çok yavaş (nm/dk altı) aşınır. Bu fark, oksit/nitrür seçiciliğini proses tasarımının temel araçlarından biri yapar: nitrür, BOE banyosunda pratik olarak aşınmayan bir sert maske gibi davranırken alttaki veya yanındaki oksit temizlenir. Nitrürün kendisinin kanonik giderim yolu ise 150–180 °C’de sıcak fosforik asittir (H₃PO₄) — o proses bu sayfanın kapsamı dışındadır.

Tek kristal silisyum HF/BOE’de pratikte hiç aşınmaz; fotorezist de BOE’de bütünlüğünü korur. Bu ikisi, desenli oksit aşındırmada rezistin ve substratın neden güvenle “maske” kabul edildiğini açıklar. Çapraz kontrol için BYU Cleanroom ıslak aşındırma tabloları pratik bir ikinci kaynaktır.

Kritik Parametreler ve Sık Yapılan Hatalar

• Banyo yüklenmesi: Aşındırılan oksit miktarı arttıkça hız düşer; tamponsuz HF’de düşüş belirgindir. Hızı periyodik doğrulamadan yalnızca “süreyle” çalışmak, yaşlanmış banyoda hedef aşımı veya eksik aşındırma üretir.
• Sıcaklık kontrolsüzlüğü: Hız sıcaklığın güçlü fonksiyonudur; oda sıcaklığındaki mevsimsel/günlük salınım bile tekrarlanabilirliği bozar. Hassas işlerde banyo termostatlanır.

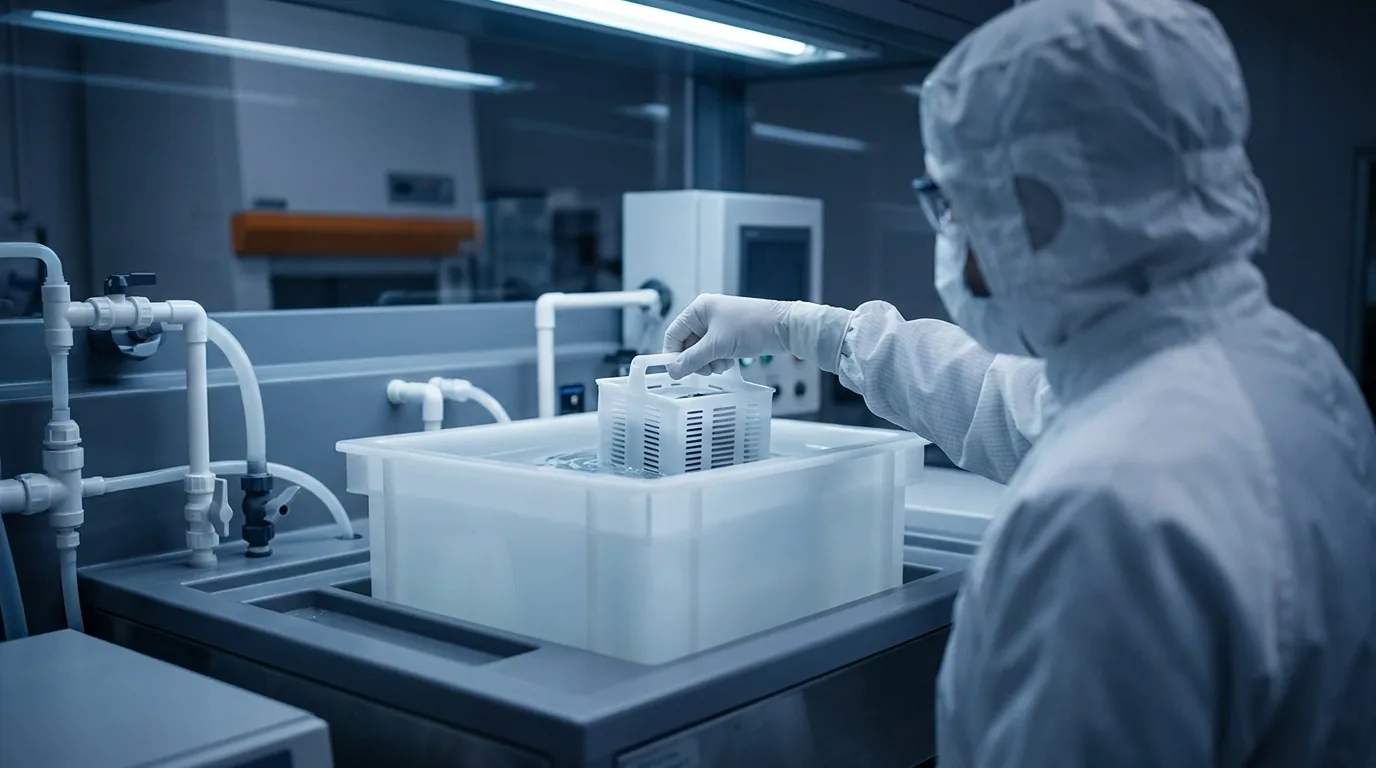

• Yanlış kap malzemesi: HF camı ve kuvarsı çözer — cam beher, cam termometre, kuvars kaset HF banyosuna giremez. PFA, PP veya PVDF zorunludur; aynı uyumluluk kuralı kimyasalın ambalajı ve depolanması için de geçerlidir.
• Yetersiz durulama: Kalıntı florür sonraki adımlarda metal korozyonu ve leke (watermark benzeri kusur) üretir. HF/BOE sonrası bol UPW durulaması standarttır.
• Over-etch payının unutulması veya abartılması: Hiç pay bırakmamak, kalınlık toleransı ve banyo yaşlanması yüzünden adalarda kalıntı oksit bırakır; aşırı pay ise izotropik alt-oyuğu (undercut) büyütür ve desen ölçüsünü kaçırır. Tipik pratik, hesaplanan sürenin üzerine %10–20 pay koymak ve payı test kuponuyla doğrulamaktır.
• Desen yükü (loading) etkisinin ihmali: Açık oksit alanı büyük olan bir wafer, banyodaki florürü daha hızlı tüketir; aynı reçete, açık alanı küçük bir maske setinde farklı süre ister. Reçete transferinde yalnız kalınlık değil, açık alan oranı da taşınmalıdır.
• Kurutma disiplinsizliği: Hidrofobik yüzey lekeye dayanıklı görünse de, desenli wafer’da hidrofilik/hidrofobik bölgeler bir aradadır; havada kendi hâline kurumaya bırakılan wafer watermark toplar. Durulamadan sonra bekletmeden, kontrollü kurutma (spin/Marangoni) gerekir.
• Saflık: Desenli kontak açma sonrası yüzey doğrudan metalizasyon görür; çözeltiden gelen metalik safsızlık kontak direncini bozar. DHF’nin Cu toplama mekanizması yukarıda anlatıldı — bu, elektronik grade saflığın soyut bir pazarlama kavramı değil, ölçülebilir bir verim parametresi olduğu yerlerden biridir.

Oksit Aşındırma Hangi Sektörlerde Kullanılır?

Yarı iletken fablarında kontak/maske açma ve pre-gate DHF temizlikleri günlük rutindir; MEMS üretiminde BOE ile maske açma ve derişik HF ile kurban oksit release yapılır. PV hatları PSG giderme ve temizlik adımlarında seyreltik HF tüketir; LED üretiminde pasivasyon penceresi açma benzer kimyayla çalışır. Üniversite ve Ar-Ge temiz odaları ise üç formun tamamını küçük hacimlerde ama aynı saflık beklentisiyle kullanır. Ayrıntı için yarı iletken ve Ar-Ge / temiz oda sektör sayfalarına bakın.

Güvenlik Notları

HF, bilinen asitlerin en sinsilerinden biridir: seyreltik çözeltileri deriden belirti vermeden emilir, ağrı saatler sonra başlayabilir. Florür iyonu dokudaki kalsiyumu bağlar; geniş temas sistemik hipokalsemiye ve kalp ritmi bozukluğuna kadar gidebilir. DHF ve BOE “seyreltik diye güvenli” değildir — 6:1 BOE’nin içindeki ~%7 HF ciddi yaralanma için fazlasıyla yeterlidir.

Temas halinde: bölge en az 5 dakika bol suyla yıkanır, ardından %2,5 kalsiyum glukonat jeli sürülür ve maruziyet küçük görünse bile tıbbi yardım alınır (Honeywell HF tıbbi tedavi kitapçığı; CDC/NIOSH HF acil müdahale kartı). HF çalışılan her noktada kalsiyum glukonat jeli hazır bulundurulmalıdır.

Çalışma kuralları: neopren veya butil eldiven (nitril yalnızca sıçrama koruması sağlar), yüz siperi, asit önlüğü; tüm işlemler çeker ocakta veya havalandırmalı wet bench’te. Bu bölüm tıbbi tavsiye değildir; acil durumda 112’yi arayın.
