PV Teksturlama ve PSG Giderme: Güneş Hücresi Yüzey Hazırlama Prosesi

PV Teksturlama Nedir, Neden Yapılır?

Teksturlama (texturing — dokulandırma), wafer yüzeyinin kimyasal aşındırmayla kontrollü biçimde pürüzlendirilmesidir. Amaç, gelen ışığın yansıyıp kaybolmasını önlemek ve yüzeye çarpan ışının ikinci bir yakalama şansı bulmasını sağlamaktır (light trapping — ışık hapsi). (100) yönelimli mono-Si wafer’da anizotropik alkali aşındırma yüzeyi rastgele piramitlerle kaplar; parlatılmış silisyumda %30’un üzerinde olan yansıma, piramit dokusuyla %12’nin altına iner (PVEducation).

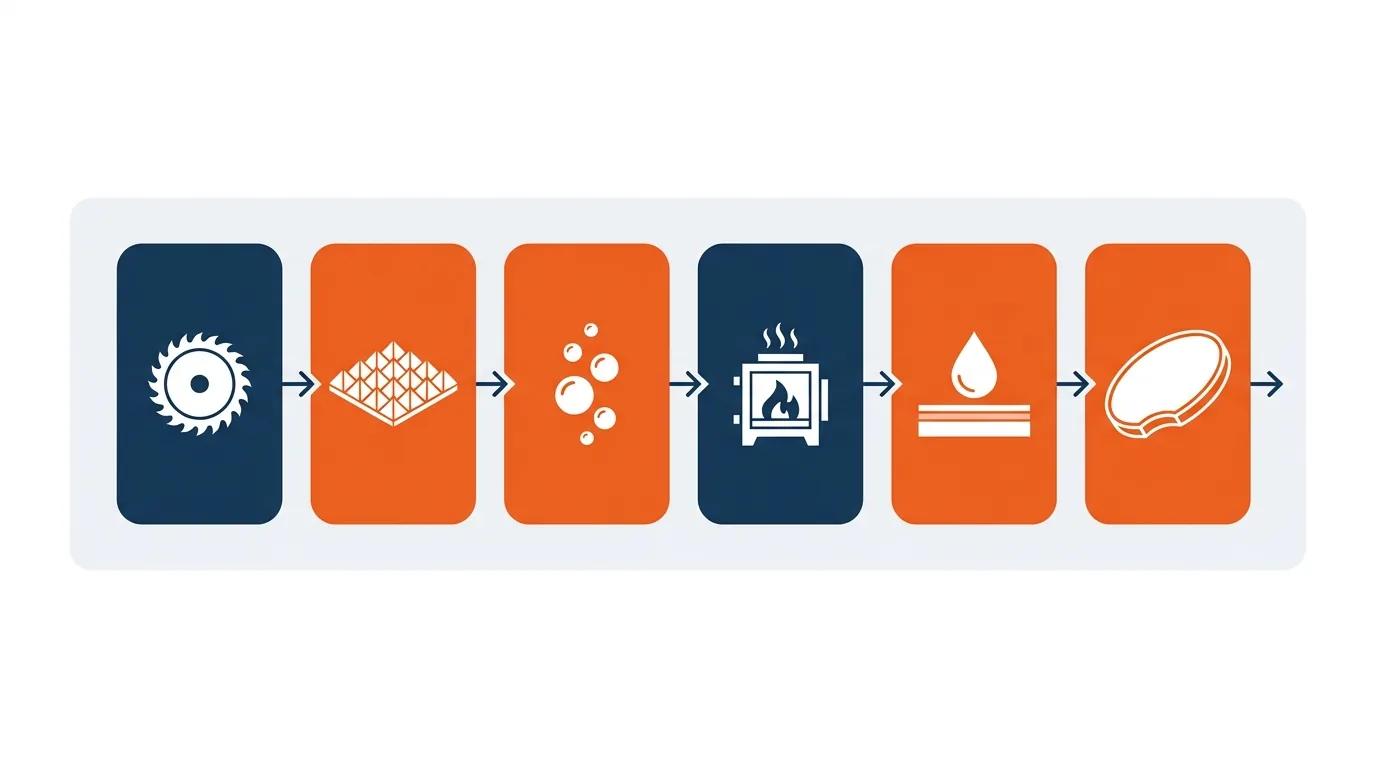

Teksturlama tek başına bir adım değil, hücre üretiminin ıslak kimya zincirinin parçasıdır: ingot → wafer → testere hasarı giderme (SDR — Saw Damage Removal) → tekstür → temizlik → difüzyon → PSG giderme → kenar izolasyonu → pasivasyon → metalizasyon. Kalın yazılan adımların tamamı ıslak banyolarda yürür ve KOH, HF, HNO₃, HCl ile IPA tüketir; adım-kimyasal eşleşmesi aşağıdaki tablolardadır. Difüzyonun yüzeyde bıraktığı fosforca zengin cam katmanı için “fosfosilikat camı (PSG — Phosphosilicate Glass)” terimini kullanacağız.

Testere Hasarı Giderme (SDR)

Elmas telle dilimleme, wafer yüzeyinde mikro çatlaklarla dolu bir hasar katmanı bırakır. Bu katman giderilmeden tekstüre geçilirse piramitler düzensiz çekirdeklenir, mekanik dayanım düşer ve kırılma/verim kaybı artar. SDR, sıcak KOH veya NaOH banyosunda yüzeyden tipik olarak 5–10 µm silisyumun aşındırılmasıyla yapılır; banyo sıcaklığı 70–90 °C aralığındadır.

Modern hatlarda SDR ile tekstür çoğunlukla tek banyoda birleştirilir: aynı PV grade potasyum hidroksit kimyası önce hasar katmanını alır, sonra katkı paketi eşliğinde piramit oluşumunu sürdürür.

Alkalin Teksturlama: KOH/IPA ile Piramit Oluşumu

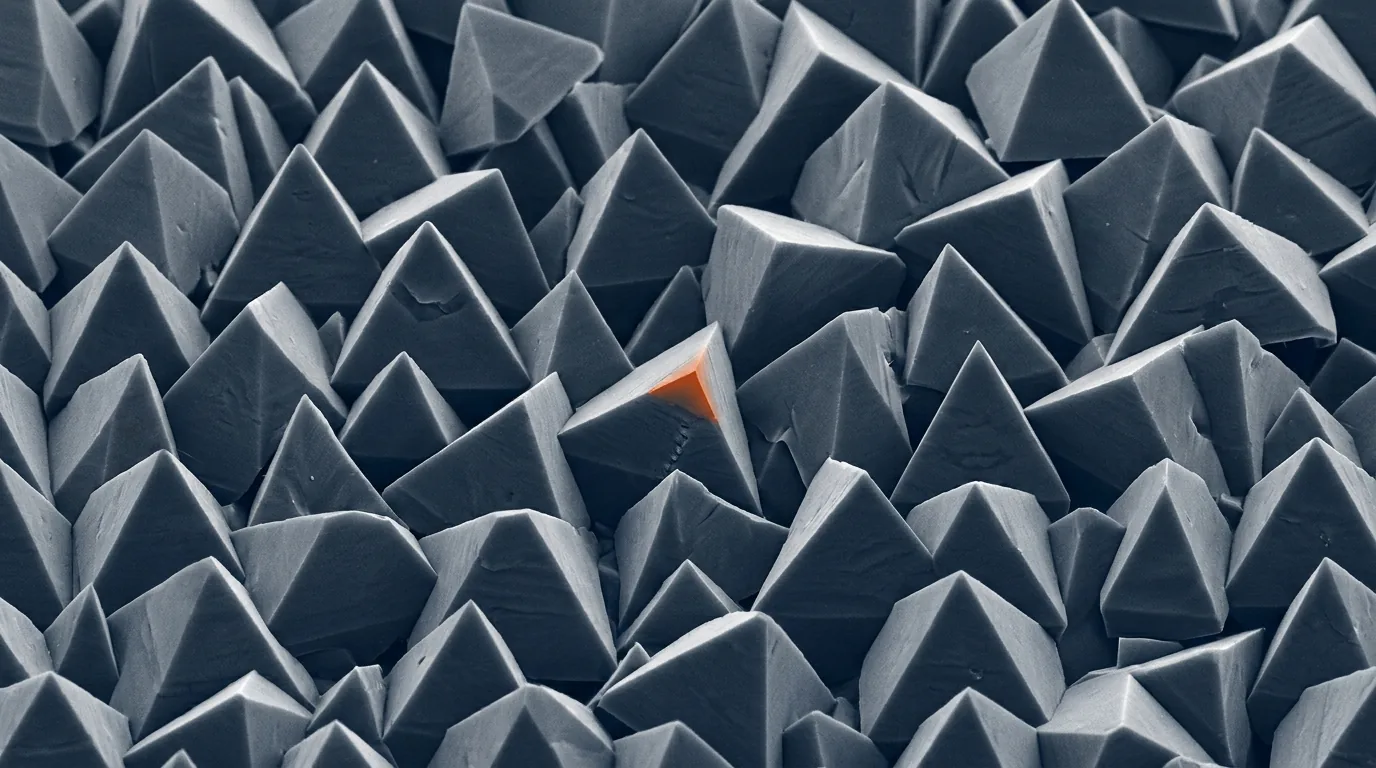

Mekanizmanın temeli kristalografik seçiciliktir: KOH, silisyumun (100) düzlemini (111) düzlemine göre çok daha hızlı aşındırır. Aşındırma (111) duvarlarında pratikte durduğu için yüzey, tabanı wafer düzleminde, yüzeyleri (111) olan ve ~54,7° eğimli rastgele piramitlerle kaplanır.

İzopropil alkolün (IPA) rolü iki yönlüdür: yüzey gerilimini düşürerek reaksiyonun ürettiği H₂ kabarcıklarının yüzeyden hızla ayrılmasını sağlar (yapışan kabarcık, altında aşındırmayı maskeleyip kusur bırakır) ve piramit çekirdeklenmesini yüzeye homojen dağıtır. Referans reçete aralığı: %2–3 KOH, ~80 °C, 15–30 dakika — akademik bir örnek olarak %2,5 KOH / 80 °C / 25 dk çalışması somut piramit ve yansıma verisi verir (Journal of Applied Sciences, 2017).

Piramit Boyut Kontrolü

Piramit boyutu bir kalite göstergesi değil, bir denge değişkenidir. Küçük ve sık piramitler (tipik hedef birkaç mikron taban genişliği) yansımayı düşürür, metalizasyon pastasının temasını kolaylaştırır ve pasivasyon katmanının homojen kaplanmasını sağlar; iri ve seyrek piramitler ise hem yansıma performansında hem sonraki adımlarda sorun çıkarır — keskin ve büyük tepeler, PECVD pasivasyonunun ince kapladığı zayıf noktalar üretir.

Boyutu yöneten kollar reçetenin kendisidir: KOH derişimi ve sıcaklık arttıkça aşındırma bileşeni güçlenir, piramitler irileşir; katkı/IPA payı arttıkça çekirdeklenme yoğunlaşır, piramitler küçülür ve sıklaşır; süre uzadıkça mevcut piramitler büyür. Homojenliğin ölçüsü de yalnız SEM görüntüsü değildir — hat pratiğinde wafer üzerinde nokta nokta yansıma haritası alınır; haritadaki lekeler, kabarcık yapışması veya banyo akış sorunlarının izidir. Reçete değişikliği yapılırken tek kol oynatılır ve sonuç yansıma + ağırlık kaybı (aşındırılan Si miktarı) birlikte izlenir.

İki pratik kısıt reçeteyi şekillendirir. Birincisi, IPA’nın kaynama noktası (82 °C) banyo sıcaklığını sınırlar ve sürekli buharlaşma kaybı takviye gerektirir. İkincisi, banyo yaşlanmasıdır: çözünen silisyum silikat olarak birikir, piramit kalitesi ve tekrarlanabilirlik düşer. İki kısıtın da yönetimi aşağıdaki iki bölümde ele alınıyor. Tekstür katkısı ve durulama tarafında elektronik grade IPA kullanılır.

IPA’sız (Katkılı) Teksturlama Trendi

Modern GW ölçekli hatların çoğu, IPA yerine tescilli katkı paketleriyle (additive) çalışır. Gerekçe üç kalemdir: maliyet — IPA sürekli buharlaşır ve takviye edilir, katkı tüketimi litre başına çok daha düşüktür; proses penceresi — IPA’nın 82 °C kaynama sınırı kalkınca banyo daha sıcak çalışıp süreyi kısaltabilir; ve İSG/altyapı — banyo üstünde sürekli alkol buharı taşımak, alevlenme sınıfı havalandırma ve solvent geri kazanımı gerektirir (Sol. Energy Mater. Sol. Cells).

Katkı paketleri tescillidir; bileşimleri üretici bilgisidir ve tipik olarak ıslatıcı/köpük düzenleyici bileşenlerle çekirdeklenme düzenleyicilerini birleştirir. Tedarik açısından pratik sonuç şudur: katkı, KOH’un yerini almaz — banyonun ana kimyasalı yine tekstür kalitesinde KOH’tur ve katkılı reçetelerde KOH kalitesi (özellikle Fe/Ni/Cu içeriği) aynı önemi korur. IPA da hattan çıkmaz; durulama ve kurutma adımlarındaki rolü devam eder.

Banyo Ömrü ve Yenileme Rejimi

Tekstür banyosu statik bir çözelti değil, yaşayan bir sistemdir. Her wafer partisi banyodan KOH tüketir ve banyoya çözünmüş silisyum (silikat) ekler; silikat derişimi yükseldikçe aşındırma davranışı değişir, piramit homojenliği bozulur ve belirli bir eşikten sonra çözelti kararsızlaşır. Katkı bileşenleri de sıcak banyoda zamanla tükenir veya bozunur.

Hatlar bu yüzden iki katmanlı bir rejimle çalışır: parti aralarında ölçüme dayalı takviye (KOH ve katkı ekleyerek aktif derişimi hedef bandda tutmak) ve belirli bir wafer sayısı/silikat yükü aşıldığında tam banyo değişimi. Takviye kararının girdileri pratikte üçtür: titrasyonla ölçülen serbest alkalinite, işlenen wafer sayısı/ağırlık kaybı muhasebesi ve çıkan wafer’ların yansıma trendi. “Banyo daha çalışıyor gibi görünüyor” hissiyle uzatılan ömür, kendini önce yansıma haritasındaki bozulmayla belli eder — kimyasal maliyetinden yapılan tasarruf, hücre veriminden ödenir.

Yansıtma (Reflektans) Hedefleri

Tekstürün başarı ölçütü, görünür-yakın kızılötesi bantta ağırlıklı ortalama yansımadır. Referans noktaları şöyle sıralanır: parlatılmış silisyum %30’un üzerinde yansıtır; iyi oturmuş bir alkali piramit dokusu bunu %12’nin altına çeker (PVEducation); asidik izotropik doku tipik olarak piramitten birkaç puan yukarıda kalır. Nihai hücrede bu değerin üzerine anti-yansıtıcı kaplama (ARC) biner ve toplam yansıma tek haneli düşük yüzdelere iner — tekstür ile ARC birbirinin alternatifi değil, çarpanıdır: ARC tek dalga boyunda en iyi çalışır, doku ise geniş bantta ve eğik geliş açılarında kazandırır.

Asidik Teksturlama: HF/HNO₃ (multi-Si)

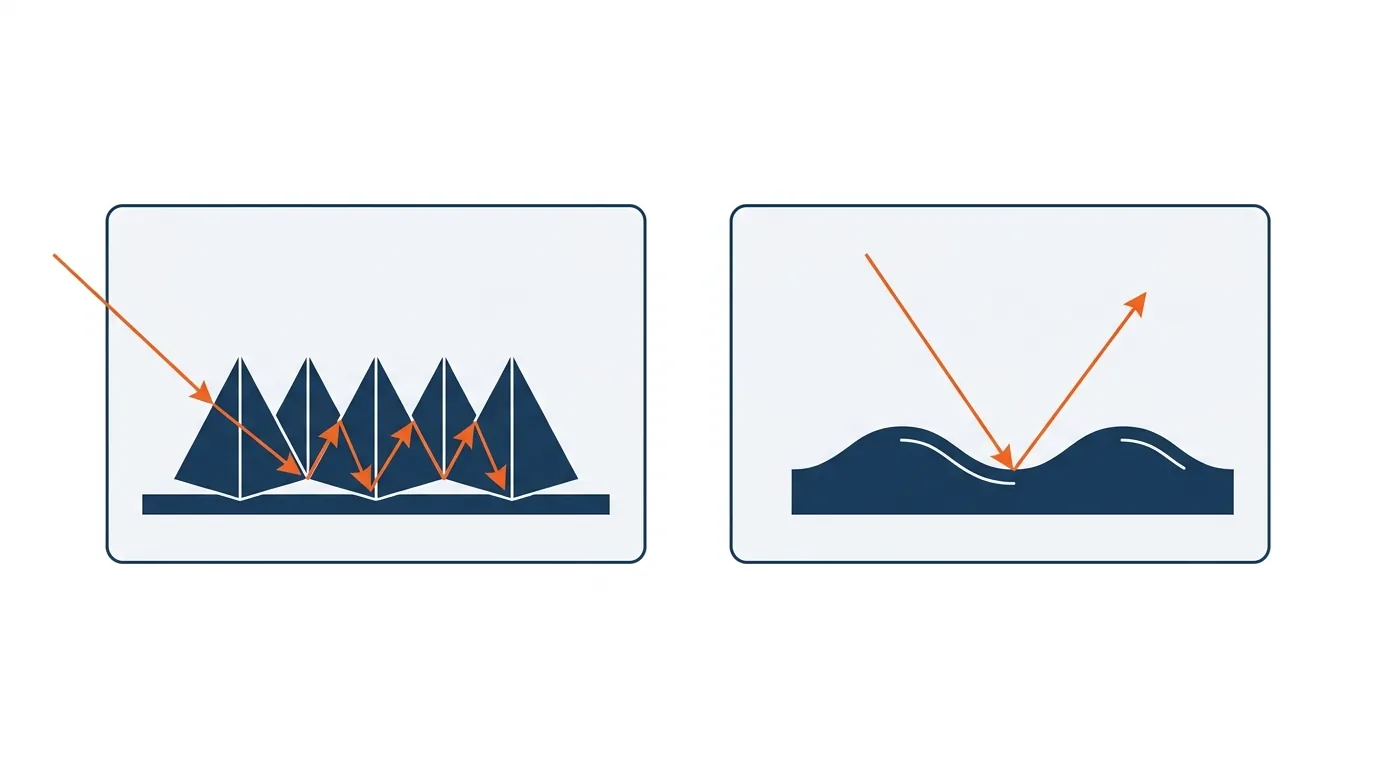

Multi-Si wafer’da tane yönelimleri rastgeledir; (100)‘e bağımlı alkali piramit mekanizması tanelerin çoğunda çalışmaz. Bu yüzden multi-Si, HF/HNO₃ karışımıyla izotropik aşındırılır: HNO₃ yüzeyi oksitler, HF oksidi çözer ve yüzey, ışığı kısmen hapseden “çukur” dokusuyla kaplanır. Asidik tekstür, testere hasarı gidermeyle aynı adımda birleşir (Energy Procedia, “HF/HNO₃ etching of the saw damage”).

Banyo belirgin ekzotermiktir; soğutma ve derişim kontrolü olmadan hız kayar. Reaksiyonun NOx yan ürünleri ayrıca gaz yıkayıcı (scrubber) kapasitesi ister. Pazar mono-Si’ye kaydıkça asidik tekstürün payı daraldı; ancak HF/HNO₃ kimyası kenar izolasyonu ve tek yüz aşındırma (inline polishing) adımlarında yaşamaya devam ediyor. İlgili ürünler: elektronik grade HF ve EL grade nitrik asit.

Kaynak: J. Applied Sciences 2017 (KOH/IPA parametreleri), Energy Procedia (saw damage + asidik tekstür), PVEducation (yansıma). Değerler tipik aralıklardır; hat hızına ve katkı paketine göre değişir — tescilli katkı reçeteleri üretici bilgisidir. Bkz. Kaynaklar.

Tekstür Sonrası Temizlik Dizisi

Tekstür banyosundan çıkan wafer temiz değildir: yüzeyde alkali kalıntısı, çözünmüş silikat ve banyodan alınan metalik kirlenme (özellikle Fe ve Al) taşır. Standart dizi dört adımda ilerler:

1. Ara durulama (DI su). Banyodan taşınan KOH ve silikat yükü seyreltilir; bu adım atlanırsa alkali, asit banyosunu nötralize edip ömrünü kısaltır.
2. HCl banyosu. EL grade hidroklorik asit, yüzeydeki metalleri klorür kompleksleri hâlinde çözer; Fe ve Al gibi alkali banyonun tipik kalıntıları burada gider.
3. Seyreltik HF daldırma. Temizlik sırasında oluşan ince kimyasal oksit sıyrılır ve taze, hidrofobik yüzey açılır. HCl+HF’nin tek banyoda birleştirildiği reçeteler de yaygındır — klorür metal giderirken florür oksidi alır.
4. Son durulama + kurutma. Bol DI durulamanın ardından kontrollü kurutma; kendi hâline kuruyan wafer, dokunun vadilerinde leke bırakır.

Dizinin çıktısı ölçülebilir: temizlik sonrası yüzeyin taşıyıcı ömrü (lifetime) testi, metal kalıntısının en hassas göstergesidir. Pasivasyon kalitesine duyarlı mimarilerde bu dizi yeterli değildir: HJT ve TOPCon hatları ozonlu DI su veya RCA-benzeri ileri temizlik dizileri kullanır. Bu dizilerin kimyası için RCA temizleme sayfasına bakın.

PSG Giderme (Fosfosilikat Camı)

POCl₃ difüzyonu, fosfor emitter’ı oluştururken wafer yüzeyinde fosforca zengin bir cam katmanı — PSG — bırakır. PSG giderilmezse metalizasyon pastasının adhezyonu bozulur, yüzey rekombinasyonu artar ve sonraki adımlar kirlenmiş yüzey üzerine kurulur.

Giderme reçetesi basittir: seyreltik HF (%1–10) banyosu, dakikalar mertebesinde daldırma. PSG, fosfor katkısı nedeniyle termal okside göre çok hızlı çözünür; aynı banyo bilinçli uzatılırsa emitter’ın üst katmanı da inceltilebilir (emitter etch-back yaklaşımı — Sol. Energy Mater. Sol. Cells).

DHF banyosunun hangi oranda hazırlanacağı oksit aşındırmanın genel sorusudur: DHF seyreltme oranları sayfasında tablo halinde, hacim hesabı da seyreltme hesaplayıcısında hazır. Tüketim tarafında şu not önemlidir: bir hücre, üretim hayatı boyunca temizlik + PSG + kenar izolasyonu adımlarında 3–4 kez HF görür — HF, PV hattının en sürekli sarf kalemlerindendir.

Hücre Mimarisine Göre Saflık: PERC / TOPCon / HJT

PV hattı kimyasallarında genel kural Grade 2 (ppb düzeyi) saflıktır; yarı iletkendeki ppt şartı aranmaz, çünkü hücre yüzeyi milimetrekare başına milyonlarca transistör değil tek büyük eklem taşır. Ancak bu genel kural mimariyle hızla sertleşir: PERC < TOPCon < HJT.

• PERC: Standart tekstür + temizlik dizileri; tek eklemli yapının kusur toleransı görece yüksektir, ppb düzeyi yeterlidir.
• TOPCon: ~1,5 nm’lik tünel oksit ve üzerindeki poly-Si pasivasyon katmanı, yüzey kalitesine çok duyarlıdır. Difüzyonda arka/kenar yüzeye taşan poly-Si’nin (wrap-around) KOH bazlı yaş kimyayla tam giderimi ve öncesindeki temizlikler kritiktir; yüksek sıcaklık adımları yüzeydeki metalik safsızlığı gövdeye sürdüğü için HF/HCl kalitesi verimle doğrudan ilişkilidir.
• HJT: a-Si:H/c-Si arayüzü atomik düzeyde temizlik ister. Proses düşük sıcaklıkta yürüdüğü için gettering yoktur — yüzeyde kalan her kusur kalıcı bir rekombinasyon merkezi olur. RCA-benzeri veya ozonlu diziler ve yarı iletken sınıfına yaklaşan kimyasal kalitesi standarttır; HJT hatlarında Voc kaybının başlıca nedeni temizlik yetersizliğidir.

Mimariden bağımsız ortak düşman demirdir: Fe safsızlığı azınlık taşıyıcı ömrünü düşürür ve hücre veriminden doğrudan yüzde kaybettirir. Saflık kademelerinin ne anlama geldiği elektronik grade saflık sayfasında; PV’ye özel standartların varlığı — HF için SEMI PV11, H₂SO₄ için PV33 — SEMI standartları sayfasında anlatılıyor.

Kaynak: sektör sentezi — Wiley Solar RRL, DOI: 10.1002/solr.202200594 ve phys. status solidi (a), DOI: 10.1002/pssa.201900518. Kademeler tipik pratiği yansıtır; hat sahibinin spesifikasyonu belirleyicidir. Bkz. Kaynaklar.

Islak Adım × Kimyasal Haritası

Kaynak: hücre üretim akışının ıslak adımları — PVEducation ve Energy Procedia akış tarifleri üzerinden derlenmiştir. Bkz. Kaynaklar.

Türkiye’de PV Üretimi ve Kimyasal Tedarik

Türkiye, Avrupa’nın en büyük entegre PV üretim üslerinden biri haline geldi: Kalyon PV ingot’tan modüle tam entegre GW ölçeğinde çalışıyor, Smart Güneş Teknolojileri hücre+modül hattına TOPCon yatırımı ekledi, CW Enerji dahil onlarca üretici hücre/modül kapasitesi işletiyor. İngot-wafer-hücre entegrasyonu olan her tesis KOH, HF, HNO₃ ve HCl’nin sürekli tüketicisidir — Türkiye’de EL grade ıslak kimyasal talebinin hacim lideri bu segmenttir. Sektörün bütününe bakış için fotovoltaik sektörü için EL grade kimyasallar sayfasına bakın.

Güvenlik Notları

Bu prosesin banyoları üç ayrı risk sınıfı taşır. HF deriden belirti vermeden emilir, ağrı gecikmeli başlayabilir ve florür iyonu dokudaki kalsiyumu bağlar; temasta bölge bol suyla yıkanır, %2,5 kalsiyum glukonat jeli uygulanır ve maruziyet küçük görünse bile tıbbi yardım alınır (Honeywell HF kitapçığı; CDC/NIOSH). HF/HNO₃ karışımları ekzotermiktir ve NOx buharı üretir; kapalı havalandırma ve gaz yıkayıcı olmadan çalıştırılmaz. Sıcak KOH ise ciddi kostik yanık riskidir; 80 °C’lik alkali sıçraması asit yanığından daha derin doku hasarı verebilir.

Asit ve baz banyoları — kimyasallar, kaplar ve atık hatları dahil — fiziksel olarak ayrılır. KKD standardı: yüz siperi, kimyasala uygun eldiven (HF için neopren/butil), asit/baz önlüğü. Bu bölüm tıbbi tavsiye değildir; acil durumda 112’yi arayın.
