Elektronik Kimyasal Analiz Yöntemleri: ICP-MS, LPC, Karl Fischer ve COA

Elektronik grade kimyasalların saflığı üç ana yöntemle doğrulanır: ICP-MS iz metalleri ppt düzeyine kadar ölçer, LPC (sıvı parçacık sayımı) nanometre sınıfı parçacıkları sayar, Karl Fischer titrasyonu su içeriğini tayin eder; sonuçlar COA (Certificate of Analysis — analiz sertifikası) belgesinde raporlanır. Bir spesifikasyon limiti, ancak ölçülebiliyorsa anlam taşır — analiz, saflık iddiasının kanıtıdır. Bu yüzden EL grade’i tanımlayan safsızlık kriterlerinin her biri, aşağıdaki yöntemlerden birine karşılık gelir.

Bu sayfada dört yöntemi mühendislik pratiği düzeyinde tanıtıyor, ardından bir COA’yı satır satır nasıl okuyacağınızı gösteriyoruz.

ICP-MS — İz Metal Analizi (ppb’den ppt’ye)

Prensip

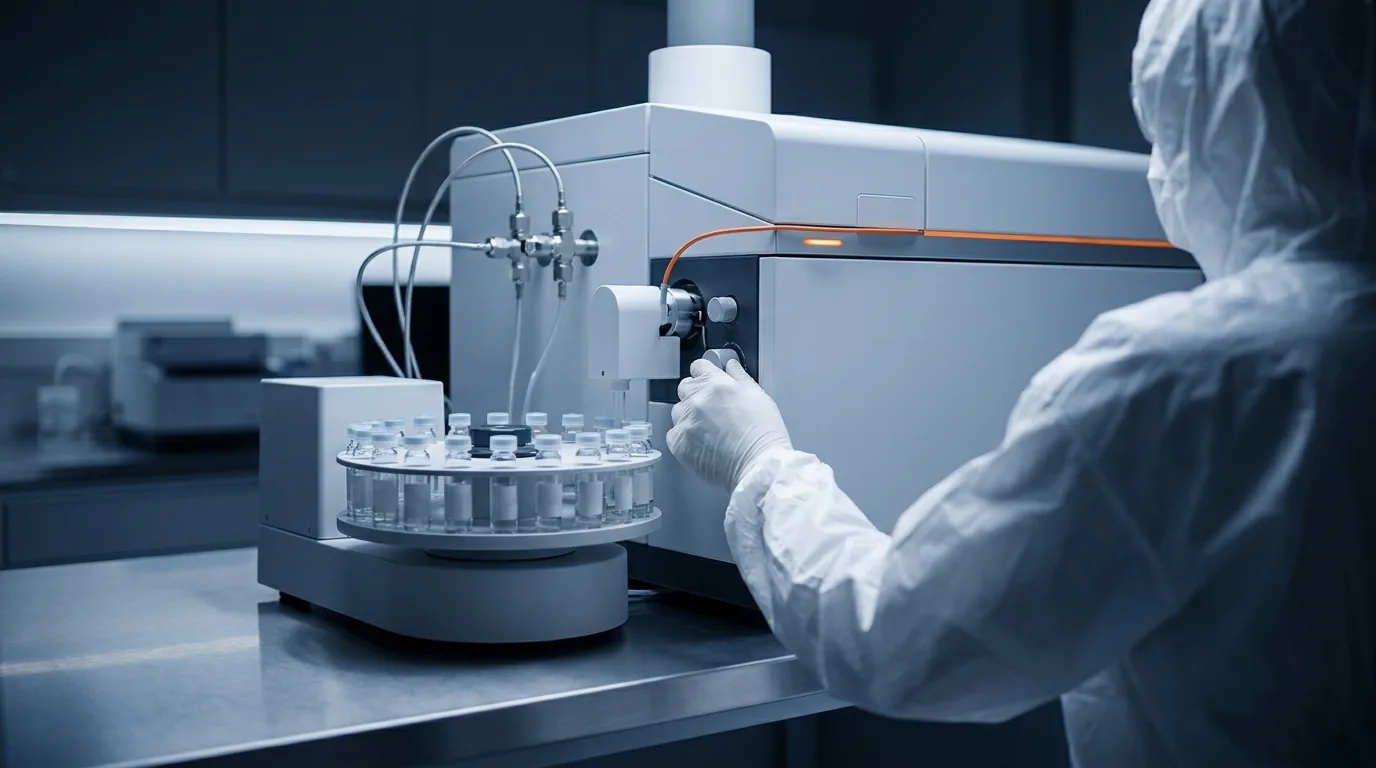

Endüktif eşleşmiş plazma kütle spektrometrisi (ICP-MS — Inductively Coupled Plasma Mass Spectrometry), örneği yaklaşık 10.000 K sıcaklıkta argon plazmasında iyonlaştırır ve oluşan iyonları kütle/yük oranına göre ayırıp sayar. Akış dört adımda ilerler: sıvı örnek nebülizörde aerosole çevrilir, aerosol plazmaya taşınıp atomlaşır ve iyonlaşır, iyon demeti vakum altındaki kütle analizörüne (kuadrupol) alınır, analizör her seferinde tek bir kütle/yük oranını dedektöre geçirir ve dedektör iyonları tek tek sayar. Her element karakteristik kütlesinden tanınır; tek ölçüm seansında onlarca element birlikte taranabilir. Yarı iletken uygulamalarında SEMI-kritik yaklaşık 26 elementlik liste — Na, K, Fe, Cu, Al, Ca ve benzerleri — tek metotla izlenir. Bu metodolojik çerçevenin standardı SEMI C1 analiz rehberidir: C-serisi limitleri, C1’de tanımlanan yöntemlerle ölçülür.

Yöntemin zorluğu kimyasal matristen gelir. Konsantre asit doğrudan cihaza verilemez; örnek ya seyreltilir ya da buharlaştırılıp kalıntısı çözülür — iki yol da tayin sınırını etkiler. Ayrıca plazmada oluşan çok atomlu iyonlar bazı elementlerle aynı kütleye düşer (klasik örnek: ArO⁺, demirin 56 kütlesiyle çakışır). Üçlü kuadrupol (ICP-QQQ) mimarisi tam bu sorun için geliştirildi: iki kütle filtresi arasındaki reaksiyon hücresi, girişim yapan iyonları hedef elementten kimyasal olarak ayırır.

Ne kadar hassas?

Güncel ICP-QQQ cihazlarıyla konsantre asit matrislerinde bile ppt ve ppt altı tayin rutindir: cihaz üreticilerinin uygulama notları, %68 nitrik asit içinde 49 elementin ppt/sub-ppt düzeyinde tayinini raporlar. Aşağıdaki tablo, tekniklerin tipik çalışma aralıklarını yan yana koyar.

Kaynak: cihaz üreticilerinin ICP-MS uygulama derlemeleri; ölçekler tipik aralıklardır, gerçek tayin sınırı elemente ve matrise göre değişir. Bkz. Kaynaklar.

Ölçeği somutlaştırmak gerekirse: 1 ppt, olimpik yüzme havuzunda bir damla mertebesindedir — bu birimlerin sezgisi için ppm/ppb/ppt ölçek rehberine bakın. İleri grade elektronik kimyasalların metal limitleri tam bu aralıkta tanımlandığından, ICP-MS elektronik kimyasal analizinin bel kemiğidir.

LPC — Sıvı İçinde Parçacık Sayımı

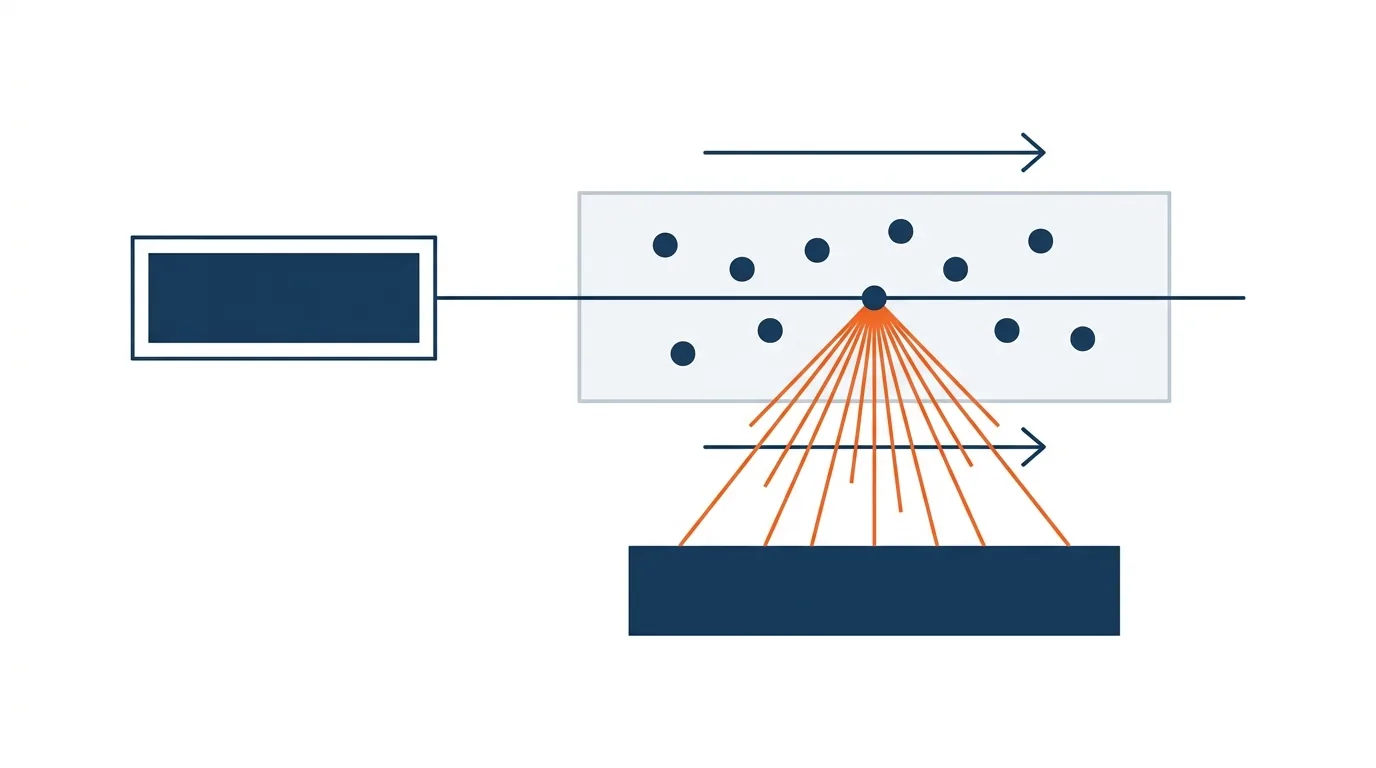

Sıvı parçacık sayacı (LPC — Liquid Particle Counter), kimyasalın içinden lazer demeti geçirir; demetin önünden geçen her parçacık ışığı saçar ve saçılan ışığın şiddeti parçacığın boyutuna göre sınıflanır. Prensip, sıvı parçacık sayacı üreticilerinin teknik dokümanlarında ayrıntılı anlatılır.

Sonuçlar boyut eşiği başına raporlanır: sayaç, belirli bir eşiğin (ör. ≥0,1 µm) üzerindeki tüm parçacıkları o sınıfa yazar ve COA’da her eşik için ayrı adet/mL satırı görülür. Eşiklerin kendisi teknolojiyle birlikte küçüldü: eski spesifikasyonlar ≥0,5 µm veya ≥0,2 µm sınıflarıyla yetinirken, güncel sayaçlar 20 nm boyuta, metalik parçacıklarda 9 nm’ye kadar inebilir. Alt sınırı fizik belirler: parçacık küçüldükçe saçtığı ışık şiddeti hızla düşer ve sinyal, sıvı molekülünün kendi saçılım gürültüsüne karışır — metalik parçacıkların daha küçük boyutta sayılabilmesi, ışığı daha güçlü saçmalarındandır.

Boyut eşiği, spesifikasyon karşılaştırmasında en sık gözden kaçan ayrıntıdır: “≤10 adet/mL” değeri, hangi eşikte sayıldığı yazılmadan tek başına anlam taşımaz. İki tedarikçi COA’sını karşılaştırırken önce eşiklerin aynı olduğunu doğrulayın.

Parçacık neden bu kadar önemli? Wafer yüzeyine tutunan nanometre sınıfı tek bir parçacık, çizgi genişliği ile aynı ölçekte olduğundan kısa devre veya desen hatası üretebilir. Kritik bir tuzak da şudur: kimyasal üretimden temiz çıkabilir ama uygun olmayan bir kapta yeniden kirlenebilir — yüksek saflıkta ambalajın kendisi bir spesifikasyon konusudur. RCA temizlemenin SC-1 adımı tam da bu parçacıkları wafer yüzeyinden gidermeye odaklanır; parçacık limiti gevşek bir temizlik kimyasalı, temizlediğinden fazlasını bırakır.

Karl Fischer Titrasyonu — Nem (Su) Tayini

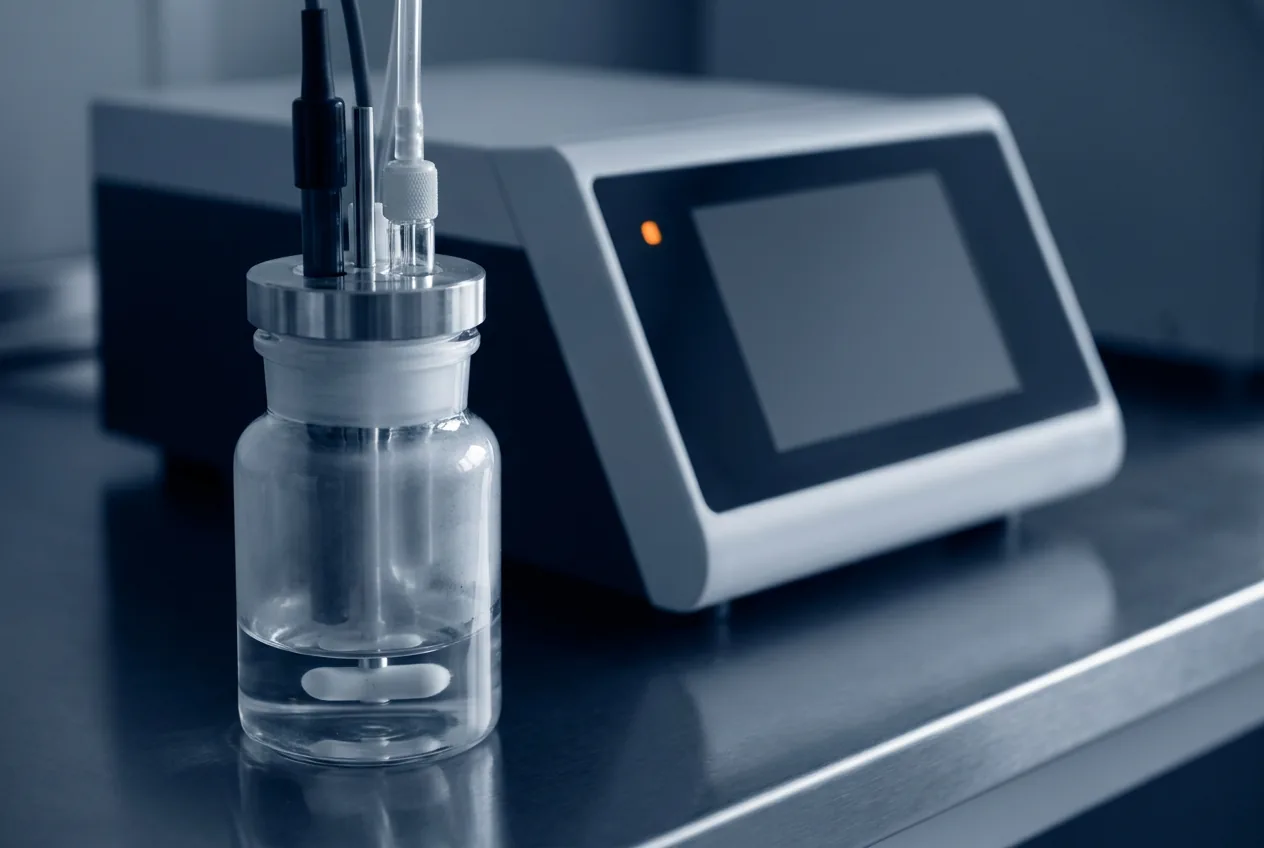

Karl Fischer titrasyonu, iyot ile suyun stokiyometrik tepkimesine dayanır: örnekteki her su molekülü belirli miktarda iyot tüketir, tüketilen iyottan su içeriği hesaplanır. İki varyantın farkı, iyodun nereden geldiğindedir:

• Volumetrik KF: İyot, bürete doldurulmuş titrasyon çözeltisiyle dışarıdan eklenir; harcanan hacimden su hesaplanır. Yüzde düzeyindeki su için uygundur, ama düşük su içeriğinde harcanan hacim ölçüm belirsizliğine gömülür.
• Kulometrik KF: İyot, hücrenin içinde elektroliz akımıyla yerinde üretilir; ölçülen büyüklük hacim değil, Faraday yasası üzerinden doğrudan yük miktarıdır. Titrasyon çözeltisi hazırlama ve faktör tayini yoktur; mikrogramlar mertebesindeki su bile sayılabilir.

Yöntem seçim rehberleri bu nedenle %0,001–1 su aralığında kulometriyi önerir. Elektronik solventlerin ppm düzeyi su limitleri pratikte daima kulometrik varyantla doğrulanır; volumetrik sonuçla ppm iddiası, yöntem-parametre uyumsuzluğunun işaretidir.

Nem, iki somut senaryoda proses bozar. Fotolitografi solventlerinde su, rezist film kalitesini ve develop davranışını değiştirir — düşük su içerikli IPA kurutma adımının önkoşuludur. Batarya tarafında ise elektrolit ortamındaki su, LiPF₆ ile tepkiyerek HF oluşturur; INL/DOE raporu bu nedenle elektrolit üretiminde 20 ppm altı su hedefini belgeler. Battery grade NMP’de su limitinin ayrı bir spesifikasyon satırı olması bundandır.

GC-MS — Organik Safsızlık Analizi

Gaz kromatografisi–kütle spektrometrisi (GC-MS), örneği önce kromatografi kolonunda bileşenlerine ayırır, sonra her bileşeni kütle spektrumundan tanır. Elektronik kimyasallarda ppb–ppt düzeyi organik safsızlıkların tanımlanması ve miktarlandırılması için kullanılır.

Aranan safsızlıklar çoğunlukla ürünün kendi üretim geçmişinden gelir. IPA’da tipik şüpheliler aseton (ara ürün) ve diğer alkollerdir; asetonda benzen ve diğer aromatikler; PGMEA’da izomer dağılımı ve serbest asit; NMP’de amin türevleri izlenir. Bir de toplam gösterge vardır: buharlaştırma kalıntısı (NVR — non-volatile residue), solventin uçtuğunda geride ne bıraktığını tek sayıyla özetler ve rezist/temizlik uygulamalarında ayrı spesifikasyon satırıdır.

Solventlerde metal profili kadar organik safsızlık profilinin de spesifiye edilmesinin nedeni budur: yabancı bir organik bileşik, rezist kimyasını metalden farklı ama aynı ölçüde bozar. Metal içeren uçucu türlerin izlenmesi içinse iki tekniği birleştiren GC-ICP-MS hibrit yaklaşımı yarı iletken kalite kontrolünde yer bulmaktadır.

COA Nasıl Okunur? Örnek Bir Analiz Sertifikasının Anatomisi

Spesifikasyon “vaat”, COA “kanıt”tır. Aşağıdaki tablo, tipik bir elektronik kimyasal COA’sının alan yapısını gösterir — kurgusal bir lot belgesi değil, alanların ne anlama geldiğini açıklayan temsili bir şablondur.

TEMSİLİ ÖRNEKTİR — herhangi bir lot’a ait belge değildir.

Kaynak: Alan yapısı; SEMI C1 analiz çerçevesi ve analitik cihaz üreticilerinin teknik dokümanlarındaki yöntem-parametre eşleşmeleriyle uyumlu, temsili bir şablondur. Bkz. Kaynaklar.

Bloklara sırayla bakalım:

• Ürün kimliği. Ticari ad, grade etiketi, CAS numarası, konsantrasyon ve varsa spesifikasyon revizyonu. İlk kontrol: belge, sipariş ettiğiniz grade’e mi ait? Aynı ürünün farklı grade’leri neredeyse aynı görünen COA’lar üretir; ayrım limit sütunundadır.
• Lot/parti numarası. Elinizdeki bidonu belgeyle eşleştiren tek bağdır — ambalaj etiketindeki lot ile COA’daki lot birebir aynı olmalıdır. Farklıysa belge, elinizdeki ürünü değil başka bir partiyi anlatıyordur; sevkiyat kabulünde ilk karşılaştırılacak alan budur.
• Üretim, analiz ve son kullanma tarihleri. Analiz tarihi üretim tarihine yakın olmalıdır; aradaki uzun boşluk, ürünün analizden sonra beklediğini gösterir. Son kullanma/yeniden test tarihi özellikle bozunan ürünlerde (H₂O₂ başta) satın alma kararının parçasıdır: raf ömrünün sonuna yaklaşan bir lot, spesifikasyonu kâğıt üzerinde karşılasa bile size daha kısa kullanım penceresi bırakır.
• Assay satırı. Ana maddenin yüzdesi. Kritik uyarı: assay tek başına saflık kanıtı değildir; %99,9 assay’li bir ürün ppm düzeyinde metal taşıyabilir. Elektronik grade’i tanımlayan, assay değil safsızlık limitleridir.
• Spesifikasyon sütunu ile sonuç sütunu. Bu iki sütunun farkı, COA okumanın özüdür: spesifikasyon sütunu üreticinin taahhüdünü (”≤ 10 ppb”), sonuç sütunu bu lot için ölçülen değeri (“2,3 ppb”) gösterir. Sonuç limitin ne kadar altındaysa o kadar iyi — limitin hemen altında gezinen sonuçlar, lotlar arası değişkenliğin sınırda olduğunun işaretidir ve kritik proseslerde trend takibi gerektirir.
• Metal safsızlıkları bloğu. Element listesi, limit ve ölçüm sütunları yan yana. Burada en çok yanlış okunan işaret ”<” işaretidir: “<1 ppb” değeri “sıfır” demek değildir; ölçümün, yöntemin raporlama/tayin sınırının altında kaldığını söyler. Limitler grade’e göre değişir — hangi grade’in hangi limit ölçeğine karşılık geldiği SEMI standartları sayfasındaki kademe tablosundadır.
• Parçacık ve nem satırları. Parçacık satırı hangi boyut eşiğinin sayıldığını (ör. ≥0,2 µm) mutlaka belirtmelidir; eşiksiz parçacık sayısı karşılaştırılamaz. Nem satırı Karl Fischer sonucunu raporlar — ppm düzeyi bir limitin kulometrik yöntemle ölçülmüş olması beklenir.
• Yöntem sütunu. Her satırın hangi analizle ölçüldüğünü belirtir; iyi bir COA’da bu sütun eksik olmaz, çünkü aynı parametre farklı yöntemlerle farklı raporlama sınırları verir.
• İmza/onay bloğu. Analizi yapan laboratuvarın ve onaylayanın kimliği. İzlenebilirlik zincirinin son halkasıdır; şartname gereği akredite laboratuvar isteniyorsa burada görünür.

Bu sayfadaki COA örneği temsilidir; kataloğumuzda tipik spesifikasyon aralıkları (VLSI temel; ULSI/SEMI üst sınıf sipariş üzerine) yayımlanır. Lot bazlı analiz bilgisi teklif aşamasında paylaşılır; sevkiyat, üretici COA ve SDS eşliğinde yapılır.

SoleChem Kimya, elektronik kimyasal tedarikinde spesifikasyon ve analiz belgeleriyle şeffaf çalışır; ürün kataloğunda her kimyasalın tipik spesifikasyon aralığını açıkça görürsünüz.

Hangi Analiz Hangi Spesifikasyonu Doğrular?

Aralıklar tipik değerlerdir; cihaz ve matrise göre değişir.

Wafer’a temas eden her kimyasalda bu yöntemlerin sonucu doğrudan satın alma kriteridir: HF için metal ve parçacık profili, H₂O₂ için metal ve stabilizatör profili spesifikasyonun kendisidir. Grade seçiminde COA’nın nasıl kullanıldığı EL grade ile teknik grade karşılaştırma rehberinde ele alınır.
