Piranha Çözeltisi (SPM): Hazırlama, Kullanım ve Güvenlik

Piranha çözeltisi (piranha solution), derişik sülfürik asit ile hidrojen peroksitin karışımıdır; organik kirliliği yüzeyden söküp atmakta kullanılan en agresif standart temizlik kimyasıdır. Adını, organik maddeyi “yiyip bitirme” hızından alır. Bu sayfa reçeteyi, güvenli hazırlama sırasını ve kullanım alanlarını bir arada verir — ve bu üçü arasında en önemlisi güvenliktir: piranha, temiz odadaki gerçek kaza kaynaklarından biridir ve hazırlama sırası hatası ciddi yaralanmayla sonuçlanabilir.

Piranha Çözeltisi Nedir?

Fab terminolojisinde aynı karışıma SPM (Sulfuric-Peroxide Mixture — sülfürik-peroksit karışımı) denir; laboratuvar dilindeki “piranha” ile aynı kimyadır. Görevi tektir ve nettir: fotorezist, parmak izi, yağ ve diğer organik kalıntıları oksidasyonla tamamen parçalamak. Karbon zincirlerini CO₂’ye kadar yükseltger; geride hidroksillenmiş, güçlü hidrofilik bir yüzey bırakır — bu da sonraki sulu temizlik adımlarının yüzeyi eşit ıslatmasını sağlar.

Karışımın gücü, H₂SO₄ ile H₂O₂’nin tepkimesinde oluşan peroksomonosülfürik asitten (Caro asidi, H₂SO₅) ve atomik oksijen açığa çıkaran dengelerden gelir; kimyanın ayrıntısı için Wikipedia’nın piranha maddesi derli toplu bir özettir. NH₄OH + H₂O₂ ile hazırlanan “baz piranha” varyantı da literatürde geçer; bu sayfanın kapsamı asit piranha/SPM ile sınırlıdır.

Oranlar ve Reçete: 3:1’den 4:1’e

Standart laboratuvar reçetesi hacimce 3 kısım derişik H₂SO₄ (%96) + 1 kısım H₂O₂ (%30)‘dur. Üretim hatlarındaki SPM banyoları 3:1–4:1 aralığında, kontrollü sıcaklıkta çalışır. Kritik nokta şudur: piranha ısıtılmaz — kendi kendini ısıtır. Karıştırma anında başlayan ekzotermik tepkime çözeltiyi kendiliğinden 100 °C’nin üzerine çıkarır.

Tablo 1 — Piranha reçete ve parametre tablosu

Kaynak: UC Riverside Piranha SOP, Carnegie Mellon EHS Piranha rehberi, Wikipedia — Piranha solution. Oran ve sıcaklıklar kurum SOP’una göre değişir. Bkz. Kaynaklar.

SPM banyonuz için her iki bileşen de elektronik grade saflıkta, tek tedarikçiden temin edilebilir: tipik spesifikasyon aralıkları ürün sayfalarında, lot bazlı analiz bilgisi teklif aşamasında.

Hazırlamadan Önce Okuyun: Güvenlik Kuralları

Piranha güvenliği bu sayfanın dipnotu değil omurgasıdır. Aşağıdaki kurallar üniversite EHS SOP’larının ortak paydasıdır; kurumunuzun kendi SOP’u her zaman esastır.

• Her zaman H₂O₂’yi asite ekleyin — asla tersini yapmayın. Derişik asidi peroksit üzerine dökmek, ani kaynama ve sıçramaya yol açar (UC Riverside SOP kuralı).
• Ekzoterme hazırlıklı olun. Karışım kendiliğinden 100 °C’nin üzerine çıkar (CMU EHS rehberi); yalnızca ısıya dayanıklı borosilikat cam veya PFA kap kullanın. Plastik beher, polistiren, metal kap kullanılmaz.
• Asla kapalı kapta saklamayın. Piranha sürekli O₂ gazı çıkarır; kapalı kapta basınç birikir ve kapak fırlar ya da kap patlar. Taze hazırlanır, kullanılır, açık kapta soğumaya bırakılır ve kurum prosedürüne göre bertaraf edilir.
• %50’nin üzerinde derişik H₂O₂ ile hazırlamayın. Yüksek peroksit oranı karışımı patlayıcı hale getirir (UCR sınırı). Standart reçete %30 H₂O₂ iledir.
• Organik çözücülerden uzak tutun. Aseton, IPA veya başka bir solventle temas şiddetli, patlayıcı tepkimeye yol açar. Piranha bankosunda solvent şişesi bulundurulmaz; solventle temizlenmiş yüzeyler piranha öncesi tamamen kurutulup durulanır.
• KKD eksiksiz olmalı: yüz siperi, kimyasal önlük, nitril üstüne neopren veya butil eldiven; çalışma yalnızca çeker ocak veya ıslak banko altında.

Bu içerik güvenlik eğitiminin veya kurum SOP’unuzun yerine geçmez; acil durumda 112’yi arayın.

Asla Yapılmayacaklar

1. H₂O₂ üzerine asit dökmek (sıra her zaman: önce asit, sonra peroksit).
2. Sıcak piranhayı kapalı veya vidalı kapaklı kaba almak, şişeleyip saklamak.
3. %30’un üzerinde — özellikle %50 üzeri — H₂O₂ ile hazırlamak.
4. Piranhayı aseton, IPA veya başka organik çözücüyle aynı bankoda bulundurmak ya da solvent ıslak yüzeye uygulamak.
5. Plastik beherde veya ince cidarlı kapta hazırlamak.
6. Sıcakken lavaboya dökmek; soğumadan bertaraf kabına almak.
7. Banyoya büyük miktarda organik malzeme (kağıt, mendil, kalın rezist tabakası) daldırmak — tepkime kontrolden çıkabilir.

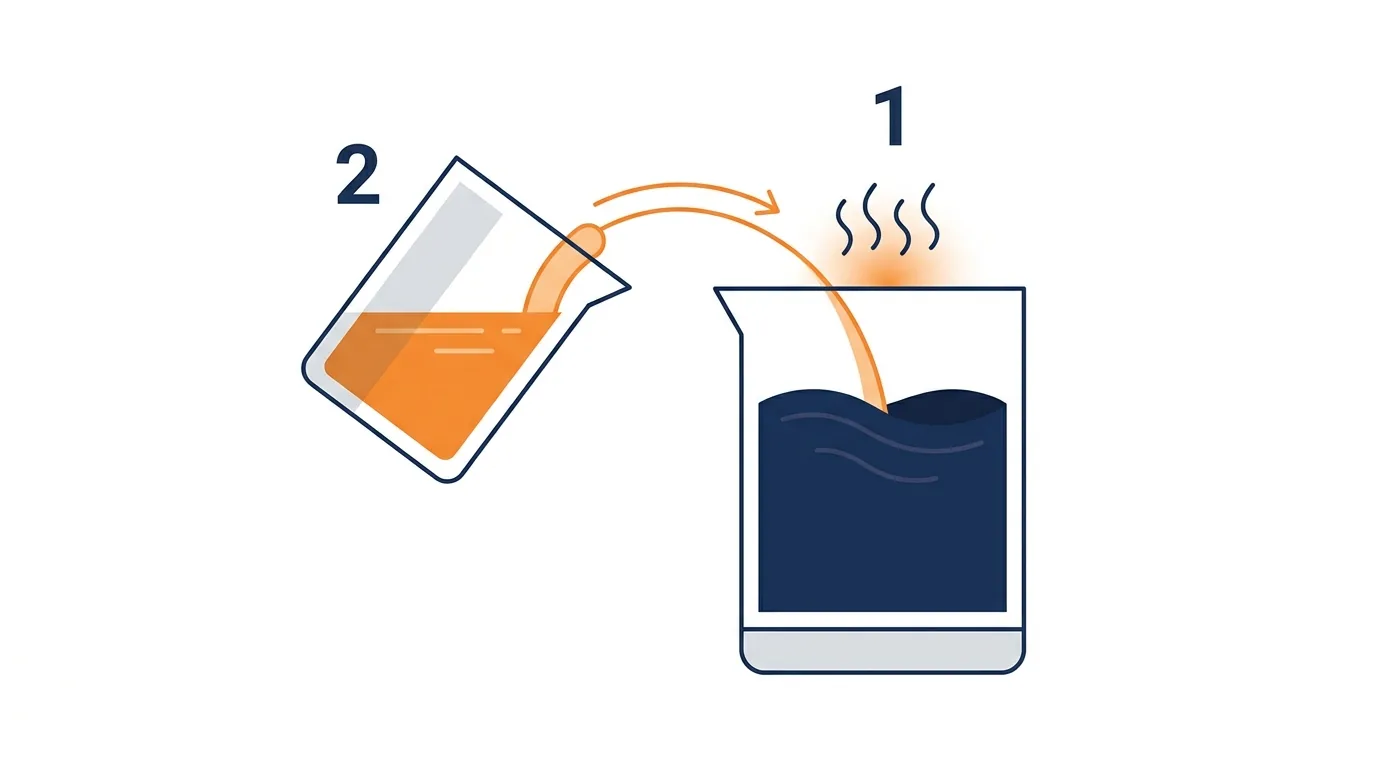

Adım Adım Güvenli Hazırlama

1. Kabı seçin: Isıya dayanıklı borosilikat cam veya PFA; hacmi, toplam çözeltinin en az iki katı olmalı (köpürme payı). Kap kuru ve organik kalıntısız olmalı — nedeni yukarıdaki solvent kuralıdır.
2. Önce H₂SO₄’ü koyun: Hedef hacimdeki derişik sülfürik asidi kaba alın. Asidin önce konması, eklenen peroksitin büyük asit kütlesi içinde seyrelmesini ve ısının kademeli yayılmasını sağlar.
3. H₂O₂’yi yavaşça ekleyin: Peroksiti küçük porsiyonlar halinde, kenardan süzdürerek ve hafifçe karıştırarak ekleyin. Hızlı dökme, lokal aşırı ısınma ve sıçramaya neden olur.
4. Sıcaklığı gözleyin: Çözelti dakikalar içinde 100 °C’nin üzerine çıkar; kabarcıklanma normaldir. Köpürme şiddetlenirse eklemeyi durdurun, yatışmasını bekleyin.
5. Kullanın: Piranha en etkili halindeyken — sıcakken — kullanılır. Numuneyi/waferi yavaşça daldırın; cımbız ve taşıyıcılar asit uyumlu (PTFE) olmalı.
6. Soğumaya bırakın: Kullanım sonrası çözelti açık kapta, çeker ocak altında soğumaya bırakılır. Gaz çıkışı saatlerce sürebilir.
7. Bertaraf edin: Soğumuş çözelti kurumunuzun atık prosedürüne göre, etiketli ve havalandırma tapası olan atık kabına alınır. Spesifik nötralizasyon reçetesi kurum EHS biriminin işidir; bu sayfada verilmez.

Her adımın bir “neden”i var; kestirme yol yoktur. Georgia Tech temiz odasının ProClean talimatı, aynı akışın üretim ortamındaki uygulamasına örnektir.

Kullanım Alanları: Rezist Sıyırma ve Kritik Temizlik

Fotorezist sıyırma (resist strip): Piranha’nın en büyük işi budur ve fabdaki en büyük H₂SO₄ tüketim kalemidir: her litografi döngüsünün sonunda sertleşmiş rezist SPM ile oksitlenerek kaldırılır, banyolar sık yenilenir. Plazma ile sertleşmiş veya iyon ekimi görmüş rezistte solvent yetersiz kaldığında SPM devreye girer. Solvent bazlı alternatifler için fotolitografi kimyasalları sayfasına bakın.

RCA öncesi ağır organik temizlik: Parmak izi, yağ veya kalın organik film taşıyan yüzeylerde standart temizlik dizisi piranha ile başlar; organikler gittikten sonra RCA dizisi (SC-1/SC-2) partikül ve metal giderimini tamamlar.

Wafer bonding ve MEMS yüzey hazırlığı: Bonding öncesi yüzeyin hidrofilik ve organik içermez olması gerekir; piranha bu hazırlığın standart adımıdır. LED ve III-V üretiminde substrat temizliğinde de aynı rolü oynar. Bu uygulamaların sektör bağlamı için yarı iletken ve Ar-Ge / temiz oda sayfalarına bakın.

Sık yapılan bir yanlış anlamayı düzeltelim: piranha metalik kirliliği gidermez. Oksidasyon organiklere işler; Fe, Cu, Na gibi metal iyonları yüzeyde kalır. Metal giderimi için piranha’nın ardından RCA — özellikle SC-2 adımı — gerekir.

Piranha, RCA ve Solvent Sıyırma: Hangisi Ne Zaman?

Tablo 2 — Piranha vs. RCA vs. solvent sıyırma

Kaynak: Kern 1990 üzerinden SoleChem sentezi. Bkz. Kaynaklar.

Pratik kural: metal desen varsa solvent (piranha metali de oksitler), sertleşmiş rezist varsa piranha, fırına girecekse piranha + RCA dizisi.

Piranha’da Kimyasal Saflığı Neden Önemli?

SPM banyosu 120–150 °C’de çalışır ve sıcak derişik asit, içindeki her safsızlığı yüzeyle buluşturur: kimyasaldaki eser metaller wafer yüzeyine taşınır ve sonraki yüksek sıcaklık adımlarında malzemeye işler. Bu yüzden elektronik üretiminde piranha bileşenleri için SEMI spesifikasyonları esas alınır: H₂SO₄ için SEMI C44 (2 grade + 3 tier yapısı), H₂O₂ için SEMI C30. Grade ve tier mantığının tamamı için SEMI standartları ve elektronik grade nedir sayfalarına bakın.

H₂O₂ tarafında bir ayrıntı daha var: teknik grade hidrojen peroksit, raf ömrü için kalay veya fosfat bazlı stabilizatörlerle satılır. Bu katkılar elektronik uygulamada yüzeye kalıntı bırakır; SPM için stabilizatör içeriği düşük, elektronik grade H₂O₂ kullanılır. Sınıflar arasındaki farkın ayrıntısı için EL grade ile teknik grade karşılaştırmasına bakın.

Sıkça Sorulan Sorular
