Fotolitografi: Adımlar, Kimyasallar (PGMEA, TMAH Developer) ve Rezist Sıyırma

Fotolitografi Nedir?

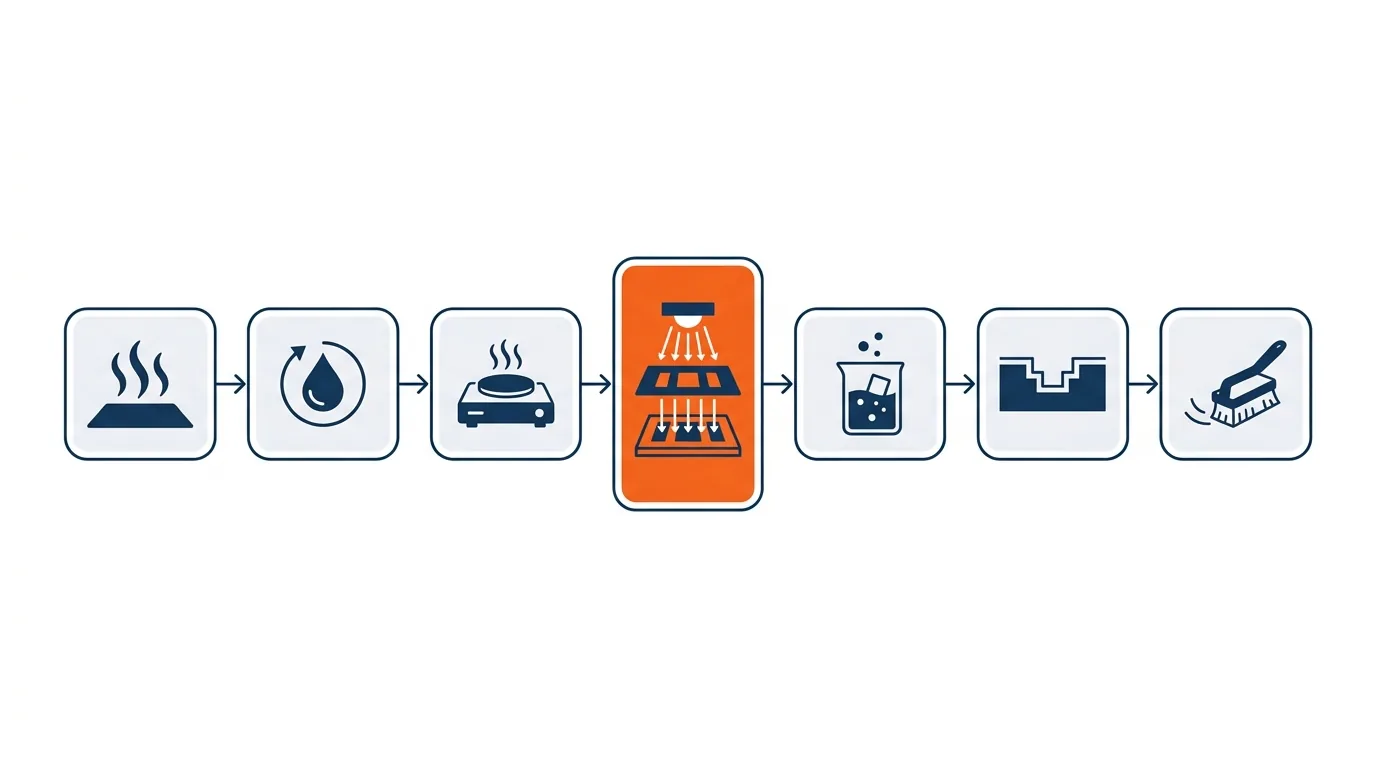

Fotolitografi, ışığa duyarlı bir polimer — fotorezist (photoresist) — üzerinden devre deseninin wafer’a aktarılmasıdır. Her maske döngüsü aynı kimyasal zinciri izler: yüzey hazırlığı → kaplama → bake → pozlama → geliştirme (develop) → aşındırma veya iyon ekme → sıyırma (strip). Bir çipin üretiminde bu döngü onlarca kez tekrarlanır; litografi çözücüleri ve geliştiricisi bu yüzden bir fabrikanın en yüksek hacimli sarf kalemleri arasındadır.

Bu sayfa bilinçli olarak işin kimyasal tarafını anlatır: hangi adımda hangi kimyasal, hangi rolde. Ekipman ve optik taraf — stepper, maske hizalama, çözünürlük limitleri — kapsam dışıdır. İlk geçişte iki terim daha: pozlanan bölgeyi çözen alkalin çözeltiye “geliştirici (developer)”, wafer kenarındaki kalın rezist şeridinin çözücüyle alınmasına “kenar sıyırma (EBR — Edge Bead Removal)” denir. Akışın tamamı aşağıdaki adım–kimyasal tablosunda özetlenmiştir.

Fotorezist ve Çözücü Sistemi: PGMEA’nın Rolü

Tipik bir pozitif fotorezist üç bileşenden oluşur: film oluşturan reçine (novolak), ışığa duyarlı bileşen (PAC/DNQ) ve ikisini taşıyan çözücü. Taşıyıcı çözücünün fiili endüstri standardı PGMEA’dır (propilen glikol metil eter asetat); bazı formülasyonlar PGME ile birlikte kullanır.

Çözücünün işi görünmezdir ama sonucu belirler: viskoziteyi, dolayısıyla spin kaplamada elde edilecek film kalınlığını kontrol eder. Kaplama sırasında çözücünün büyük kısmı uçar, kalan pay soft bake ile atılır. Aynı kimyasal ikinci bir görevde daha çalışır: rezisti seyreltip daha ince film almak için inceltici (thinner) olarak da elektronik grade PGMEA kullanılır.

Pozitif/negatif ayrımı bir cümleyle: pozitif rezistte pozlanan bölge developer’da çözünür hale gelir, negatif rezistte pozlanan bölge çapraz bağlanıp kalır. Bu sayfadaki akış, endüstride yaygın olan pozitif rezist üzerinden anlatılıyor.

Yüzey Hazırlığı: HMDS Notu

Silisyum ve oksit yüzeyleri hidrofiliktir; rezist bu yüzeye iyi tutunmaz. Çözüm, kaplamadan önce HMDS (hekzametildisilazan) uygulamasıdır: buhar fazında verilen HMDS, yüzey hidroksil gruplarıyla reaksiyona girip yüzeyi hidrofobikleştirir — bir adhezyon astarı gibi çalışır. Standart sıra, dehidrasyon bake ardından HMDS priming’dir.

Adhezyon zayıf kalırsa arıza develop veya aşındırma sırasında ortaya çıkar: desen kenarları kalkar (“resist lifting”) ve çizgiler kayar. HMDS’in telafi edemeyeceği tek şey kirli yüzeydir — kaplama öncesi substrat temizliği için RCA temizleme ve piranha temizleme sayfalarına bakın.

Kaplama, Bake ve Kenar Sıyırma (EBR)

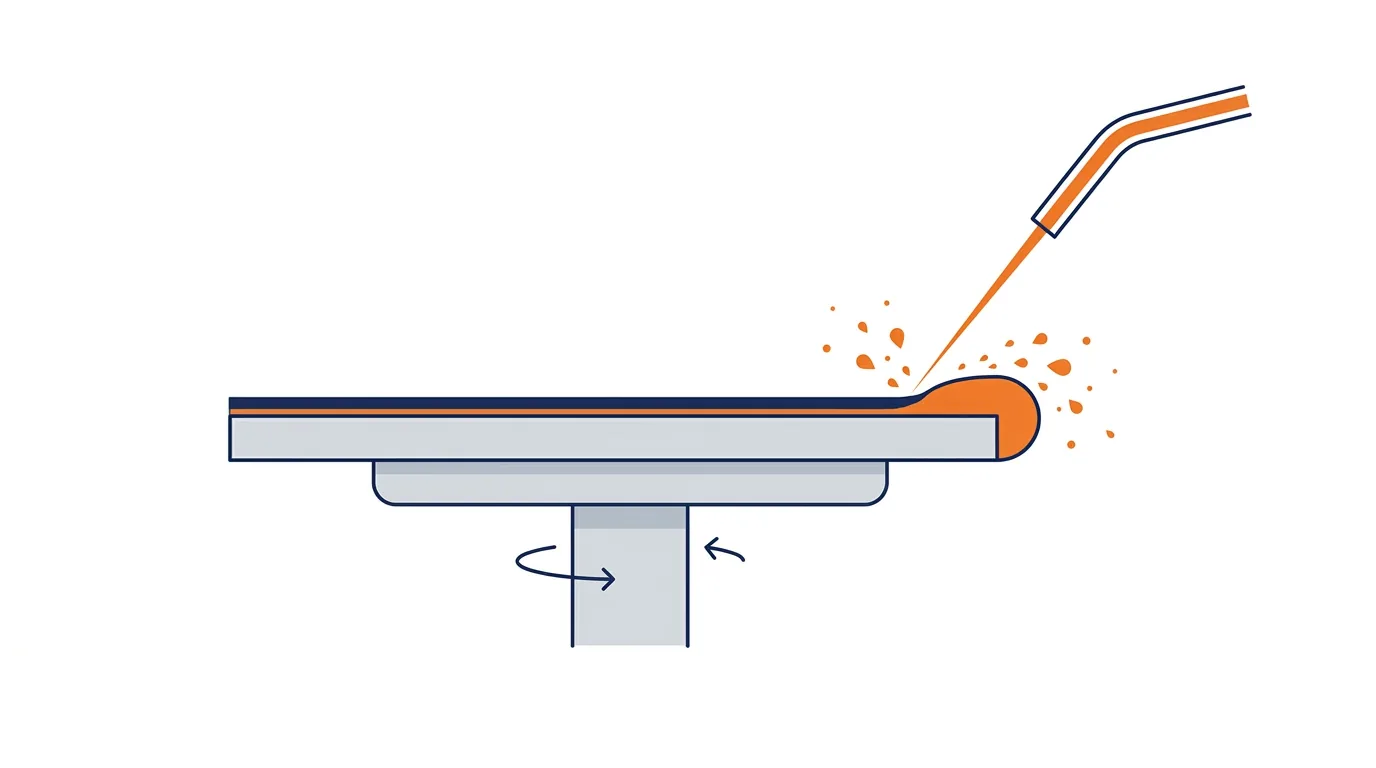

Spin kaplama film kalınlığını iyi kontrol eder ama bir yan etkisi vardır: yüzey gerilimi, wafer kenarında kalın bir rezist halkası (edge bead) bırakır. Bu halka, wafer’ın taşıyıcı ve maskeyle temas ettiği yerdir; kırılıp partikül ürettiği için ekipman kontaminasyonunun klasik kaynağıdır. Çözüm EBR’dir: dönen wafer’ın kenarına ince bir çözücü jeti — PGMEA veya özel EBR solventi — püskürtülerek kenar şeridi çözülür. Arka yüzeye sıçrayan rezist için de aynı mantıkla backside rinse uygulanır.

Soft bake’in amacı kalan çözücüyü atmak ve filmi pozlamaya stabil hale getirmektir. Sıcaklık ve süre değerleri rezist markasına bağlıdır; doğru referans, kullandığınız rezistin ürün dokümanıdır.

Pozlama Sonrası Geliştirme: %2,38 TMAH (MIF Developer)

Pozitif rezistte pozlama, PAC bileşenini alkali çözeltide çözünür hale getirir; developer bu bölgeleri kaldırır ve desen ortaya çıkar. Endüstri standardı developer, %2,38’lik (0,26 N) TMAH (tetrametilamonyum hidroksit) sulu çözeltisidir — ticari MIF developer’ların (MIF — Metal Ion Free, metal iyonsuz) aktif maddesi budur.

Neden TMAH da, çok daha ucuz olan NaOH veya KOH değil? Çünkü Na⁺ ve K⁺ mobil iyonlardır: gate oksit içine girip MOS transistörlerin eşik gerilimini kaydırırlar. Bu yüzden fab içinde alkali metal içeren developer yasaktır — saflık argümanının en somut örneklerinden biridir ve “elektronik grade” kavramının neden bir pazarlama etiketi olmadığını tek başına anlatır.

Develop parametreleri sonucu doğrudan belirler: süre, sıcaklık ve uygulama biçimi (puddle, daldırma veya sprey) birlikte optimize edilir. Az develop, açılması gereken bölgede rezist kalıntısı bırakır (scumming); fazla develop, pozlanmamış bölgeyi de yiyerek çizgi incelmesine ve desen kaybına yol açar. Hem hazır %2,38 developer hem %25 stok çözelti için TMAH ürün sayfamıza bakın. Çapraz not: %25 TMAH, litografi dışında MEMS’te anizotropik silisyum aşındırıcı olarak da kullanılır — o bağlam bu sayfanın konusu değildir.

Develop sonrası ortaya çıkan desen, sonraki adımda maske olarak iş görür; oksit katmanına desen aktarımı için oksit aşındırma (BOE/HF) sayfasına bakın.

Kaynak: akış ve roller yaygın litografi uygulama pratiğinden derlenmiştir.

Rezist Sıyırma (Strip): Aseton, NMP ve Ötesi

Desen işini bitirdiğinde rezistin kendisi kaldırılır. Çözücü tarafında iki ana yol vardır:

• Aseton: Hızlı, ucuz, Ar-Ge temiz odalarının standardı. Zayıf noktası hızlı buharlaşmasıdır: aseton wafer üzerinde kurursa çözdüğü rezisti film halinde geri bırakır. Standart pratik bu yüzden aseton → IPA → DI su sırasıdır; elektronik grade aseton sıyırır, IPA asetonu kurumadan alır.
• NMP ve amin bazlı stripperlar: Hard bake görmüş, plazma veya iyon ekme ile sertleşmiş rezist asetona direnir; bu durumda 60–80 °C’ye ısıtılmış NMP veya amin bazlı stripper kullanılır. Bu iş için yüksek saflık NMP tedarik ediyoruz.

Lift-off prosesinde de aynı kimya çalışır: metal, desenli rezistin üzerine kaplanır ve rezist aseton/NMP banyosunda çözülünce üzerindeki metal de kalkar — çözücü burada aşındırıcının yerini alır. Çözücüyle çıkmayan, karbonlaşmış rezistin son çaresi ise oksidatif temizliktir; rezist sıyırma yöntemlerinin karşılaştırması piranha sayfasında ele alınıyor.

Oksidatif yöntem (piranha) karşılaştırması için piranha temizleme sayfasına bakın.

Kritik Parametreler ve Sık Yapılan Hatalar

• Developer derişiminin kayması: TMAH havadaki CO₂’yi emerek karbonatlaşır; açık kalan banyonun etkin derişimi %2,38’den uzaklaşır ve develop süresi haftalar içinde “sürünür”. Banyo ömrü ve kapalı sistem disiplini bu yüzden proses parametresidir.
• Bake hataları: Yetersiz soft bake, filmde kalan çözücü nedeniyle pozlanmamış bölgenin de developer’da aşınmasına (karanlık erozyon) yol açar; aşırı bake ise PAC’ı bozarak rezistin ışık duyarlılığını düşürür.
• EBR’nin atlanması: Kenar halkası taşıyıcıya ve maskeye değer; hem ekipmanı kirletir hem kenar kaynaklı partikül üretir. Seri üretimde EBR isteğe bağlı değildir.
• Çözücü ve developer saflığı: PGMEA veya asetondaki partikül ve metalik safsızlık doğrudan film kusuru üretir (pinhole, komet izi); developer’daki partikül ise geliştirilen desende kusur demektir. Litografi kimyasallarının spesifikasyon dili için SEMI C-serisi standartlar sayfasına bakın.

Kaynak: SEMI mağaza sayfaları (standart kapsam özetleri); tam metinler SEMI’den lisanslıdır, sitede yalnızca kapsamına atıf yapılır.

Fotolitografi Kimyasalları Hangi Sektörlerde Kullanılır?

Yarı iletken fabrikaları her maske katmanında bu zincirin tamamını çalıştırır; display (TFT-LCD/OLED) panelleri ise cam başına litrelerle ölçülen developer ve stripper tüketimiyle TMAH’nin hacimce en büyük kullanıcısıdır. MEMS hatları ve üniversite temiz odaları aynı kimyayı küçük hacimde, LED üreticileri mesa litografisinde kullanır. Ayrıntı için yarı iletken ve Ar-Ge / temiz oda sektör sayfalarına bakın.

Güvenlik Notları

TMAH’nin riski yaygın sanıldığı gibi yalnızca kostik yanık değildir: deri temasında sistemik toksiktir. Emilen TMA⁺ katyonu kolinerjik etki gösterir ve derişik çözeltilerde küçük temas alanları bile solunum yetmezliğine kadar giden ciddi tablolar oluşturabilir. %25 stok çözelti ile %2,38 developer aynı risk sınıfında değildir; ama ikisinde de temas halinde bölge derhal bol suyla yıkanır ve tıbbi yardım alınır. TMAH ile çalışırken kimyasala uygun eldiven, önlük ve yüz koruması standarttır.

Çözücü tarafında PGMEA ve aseton parlayıcıdır: alev ve kıvılcım kaynağından uzak çalışılır, transfer işlemlerinde topraklama yapılır, buharlar çeker ocakta tutulur. Bu bölüm tıbbi tavsiye değildir; acil durumda 112’yi arayın.
