İleri Teknoloji Üretiminde Islak Prosesler (Wet Processes)
Bir mikroçip, güneş hücresi veya MEMS sensörü üretim hattında yolculuğunun büyük bölümünü sıvı kimyasalların içinde geçirir. Bu sayfa, ıslak proseslerin haritasıdır: her prosesin ne yaptığını, hangi kimyasallarla çalıştığını ve hangi sektörde kullanıldığını tek bakışta gösterir; ayrıntı için sizi ilgili proses sayfasına yönlendirir.
Islak Proses Nedir? Fab’deki Yeri
Islak proses (wet process), yüzey işlemlerinin sıvı kimyasallarla yapıldığı üretim adımlarının ortak adıdır: temizlik, aşındırma (etch), fotorezist geliştirme, sıyırma ve kurutma bu kapsama girer. Karşıtı, gaz fazında veya plazmayla çalışan kuru (dry) proseslerdir; modern bir üretim hattında ikisi birbirini tamamlar.
Islak kimyanın hacmi çoğu kişinin tahmininden büyüktür. Tipik bir yarı iletken fabrikasında wafer, üretim boyunca 100’den fazla temizlik adımından geçer ve yaş kimya toplam proses adımlarının yaklaşık %30’unu oluşturur. Elektronik ıslak kimyasallar bu nedenle kendi başına bir pazar segmentidir; sektör raporları H₂SO₄ ve H₂O₂’yi hacim liderleri olarak gösterir.

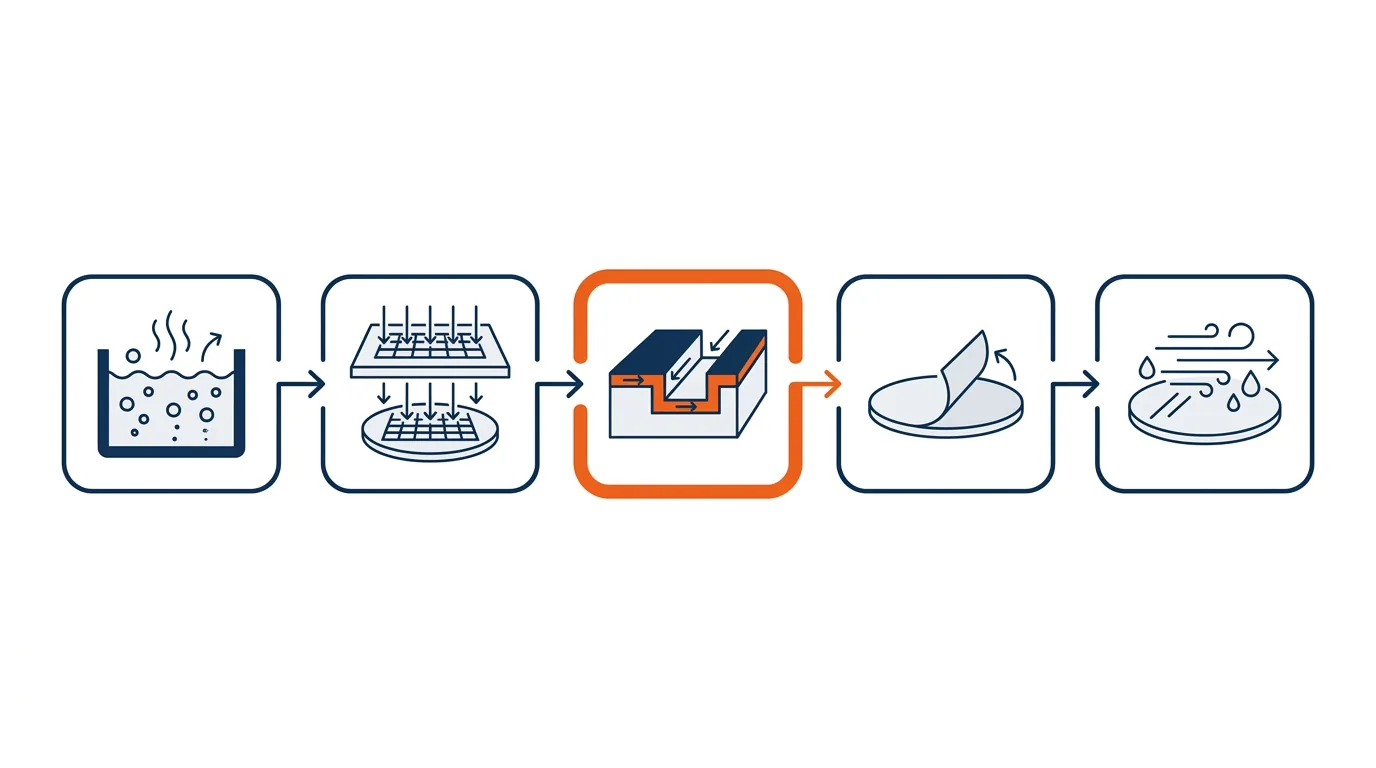

Islak Proses Akış Haritası
Tipik bir wafer akışında ıslak adımlar şu sırayla dizilir:
- Temizlik: Ağır organik kirlilik için piranha çözeltisi, ardından partikül ve metal iyon giderimi için RCA dizisi (SC-1/SC-2).
- Litografi: Rezist kaplama, geliştirme ve kenar sıyırma adımlarında fotolitografi kimyasalları (PGMEA, TMAH, aseton).
- Aşındırma: Desenlenmiş yüzeyde HF ve BOE ile oksit aşındırma; PV hattında KOH ile piramit teksturlama bu ailenin yüksek hacimli üyesidir.
- Sıyırma ve ara temizlik: Rezist kalıntısının piranha veya solventle kaldırılması, ardından yeniden temizlik.
- Kurutma: IPA bazlı lekesiz kurutma ile döngü kapanır; wafer bir sonraki adıma temiz ve kuru girer.
Bu döngü tek yönlü değildir: bir wafer litografi–aşındırma–temizlik zincirini onlarca kez dolaşır. Her turda kullanılan kimyasalın saflığı, birikimli olarak nihai verimi belirler.
Proses Sayfaları
- RCA Temizleme (SC-1/SC-2) — Partikül, organik ve metal iyon temizliğinin fab standardı. Kimyasallar: NH₄OH, H₂O₂, HCl.
- Piranha Temizleme (SPM) — Fotorezist ve ağır organik kalıntının oksidasyonla sıyrılması. Kimyasallar: H₂SO₄, H₂O₂.
- Oksit Aşındırma (HF/DHF/BOE) — SiO₂ katmanlarının kontrollü aşındırılması. Kimyasallar: HF, BOE.
- PV Teksturlama ve PSG Giderme — Güneş hücresi yüzeyinde piramit dokulandırma ve difüzyon camının giderimi. Kimyasallar: KOH, IPA, HF, HNO₃.
- Fotolitografi Kimyasalları — Rezist kaplama, geliştirme ve sıyırma kimyası. Kimyasallar: PGMEA, TMAH, aseton.
- Batarya Elektrot Kaplama — NMP + PVDF slurry hazırlama, elektrot kaplama ve solvent geri kazanımı. Kimyasallar: NMP.
- Plazma (Kuru) Aşındırma — Anizotropik desen aşındırmanın gaz kimyası. Sarflar: HFC/PFC etch gazları, Cl₂, F₂/N₂.
- ALD/CVD İnce Film Kaplama — Atomik katman ve buhar biriktirmenin öncü kimyası. Sarflar: TDMAT, HCDS, BDEAS, WF₆.
- Metal Aşındırma — Al, Cu, Cr ve Au için ıslak etchant reçeteleri. Kimyasallar: H₃PO₄, HNO₃, asetik asit, persülfatlar.
- Kurutma ve Yüzey Hazırlığı — Marangoni/IPA buhar kurutma ve megasonik destekli yüzey işlemleri. Kimyasallar: IPA, HMDS.
Hangi Sektör Hangi Prosesi Kullanır?
| Sektör | RCA | Piranha | Oksit aşındırma | PV teksturlama | Fotolitografi | Metal aşındırma | Kurutma/yüzey |
|---|---|---|---|---|---|---|---|
| Yarı iletken | ✓ (fırın/gate öncesi) | ✓ (rezist sıyırma) | ✓ | — | ✓ | ✓ (Al interconnect) | ✓ (Marangoni) |
| Fotovoltaik | ✓ (HJT: RCA-benzeri) | — | ✓ (PSG giderme) | ✓ | — | — | ✓ |
| Savunma-havacılık elektroniği | ✓ | ✓ | ✓ | — | ✓ | ✓ | ✓ |
| Ar-Ge / üniversite temiz odası | ✓ | ✓ | ✓ | ✓ (hücre Ar-Ge) | ✓ | ✓ | ✓ |
| Display (TFT-LCD) | ✓ (varyant) | ✓ | ✓ | — | ✓ | ✓ (Al/Mo hat) | ✓ |
| LED / optoelektronik | ✓ (epitaksi öncesi) | ✓ (substrat) | ✓ | — | ✓ | ✓ (Cr/Au) | ✓ |
| MEMS / sensör | ✓ (bonding öncesi) | ✓ | ✓ | — | ✓ | ✓ | ✓ (stiction) |
Tabloya sığmayan bir eşleşme de batarya tarafındadır: batarya sektörü, yukarıdaki temizlik-aşındırma zincirini değil kendi ıslak prosesini çalıştırır — elektrot kaplama (NMP + PVDF slurry). Metal aşındırma ayrıca PCB ve elektronik montaj ile ileri paketleme / OSAT hatlarının da temel prosesidir.
Kaynak: SoleChem teknik derlemesi (sektör proses akışlarının sentezi; sektör sayfalarında adım adım kaynaklı anlatım mevcuttur).
Tablonun iki ucu dikkat çekicidir: en sıkı saflık gereksinimi yarı iletkendedir (ppt düzeyi metal limitleri), en yüksek kimyasal hacmi ise fotovoltaikte (GW başına yüzlerce ton asit ve alkali). Aradaki sektörler aynı prosesleri farklı grade kademeleriyle çalıştırır.
Proses → Kimyasal Eşlemesi
| Proses | Ana kimyasallar | Tipik oran / konsantrasyon |
|---|---|---|
| RCA (SC-1/SC-2) | amonyum hidroksit, hidrojen peroksit, hidroklorik asit | SC-1: 1:1:5 · SC-2: 1:1:6, 75–80 °C |
| Piranha (SPM) | sülfürik asit, hidrojen peroksit | 3:1–4:1 (hacimce) |
| Oksit aşındırma | hidroflorik asit, BOE | DHF 1:50–1:100 · BOE 6:1 / 7:1 |
| PV teksturlama | potasyum hidroksit, izopropil alkol, hidroflorik asit, nitrik asit | %2–3 KOH, ~80 °C · PSG: seyreltik HF |
| Fotolitografi | PGMEA, TMAH, aseton | Developer: %2,38 TMAH |
| Metal aşındırma | fosforik asit, nitrik asit, asetik asit | PAN 16:1:1:2, 40–50 °C |
| Elektrot kaplama | NMP | Battery grade, su < 200 ppm |
| Kurutma ve yüzey | izopropil alkol | Kurutma kalitesi, su < 50 ppm |
Kaynak: Oran ve parametre ayrıntıları, kaynak atıflarıyla birlikte ilgili proses sayfalarındadır.
Bu tablodaki oranlar hızlı başvuru içindir; HF, H₂SO₄ ve TMAH gibi kimyasallar ciddi maruziyet riski taşır. Uygulama öncesi ilgili proses sayfasındaki güvenlik bölümünü ve kurum SOP’unuzu esas alın.
Tüm ıslak proses kimyasallarını tek tedarikçiden almak isterseniz: SoleChem Kimya, bu tablodaki kimyasalların tamamını SEMI grade spesifikasyonla tedarik eder; lot bazlı analiz bilgisi teklif aşamasında paylaşılır.
Elektronik grade tedarik teklifi
Ürünü, hedef saflık sınıfını, miktarı ve ambalajı yazın; fiyat ve net teslim tarihiyle dönelim.
Proses Kimyasallarında Saflık Neden Belirleyici?
Islak proseste kimyasal, ürünün yüzeyine doğrudan temas eder. Kimyasalın içindeki metal iyonlar sıcak banyolarda yüzeye taşınır, partiküller desen hatalarına dönüşür, organik karbon (TOC) ise film kalitesini bozar. Fırın öncesi temizlik gibi kritik adımlarda bu kirlilik yüksek sıcaklıkta malzemenin içine sürülür ve geri alınamaz — elektronik grade kimyasal kavramının varlık nedeni budur.
Hangi uygulamanın hangi saflık kademesini gerektirdiği keyfi değildir: proses kimyasallarının metal, anyon ve partikül limitlerini SEMI C-serisi standartları tanımlar. Grade seçimi, proses geometrisi ile kimyasal maliyeti arasında verilecek mühendislik kararıdır; her proses sayfasında ilgili SEMI dokümanına işaret ettik.
Sıkça Sorulan Sorular
Islak proses ile kuru (plazma) proses arasındaki fark nedir?
Islak proses sıvı kimyasallarla, kuru proses gaz veya plazmayla çalışır. Islak aşındırma izotropiktir (her yönde aşındırır), ekipman maliyeti düşüktür ve yüksek seçicilik sunar; kuru aşındırma anizotropiktir ve nanometre ölçeğindeki desenlerde zorunludur. Modern üretim hatları ikisini birlikte kullanır: kritik desenler plazmayla, temizlik ve geniş alan işlemleri ıslak kimyayla yapılır.
Bir wafer üretimde kaç temizlik adımından geçer?
Tipik bir yarı iletken üretim akışında wafer 100’den fazla temizlik adımından geçer. Yaş kimya, toplam proses adımlarının yaklaşık %30’unu oluşturur; bu yüzden temizlik kimyasallarının kalitesi tek bir adımın değil, tüm hattın verim parametresidir.
Islak proseslerde hangi kimyasallar en çok tüketilir?
Yarı iletkende hacim liderleri H₂SO₄ (her rezist sıyırma döngüsünde piranha/SPM) ve H₂O₂’dir (SPM, SC-1 ve SC-2’nin ortak bileşeni). Fotovoltaikte KOH ve HF, montaj ve kurutma adımlarında ise IPA öne çıkar. Ultra saf su (UPW) tüketimi bunların hepsini aşar; tüm seyreltmeler UPW ile yapılır.
Proses kimyasallarında hangi saflık sınıfı gerekir?
Sektöre ve geometriye göre ppm’den ppt’ye uzanan bir yelpaze söz konusudur: PCB ve genel elektronikte ppm düzeyi yeterliyken, ileri yarı iletken düğümlerinde element başına ppt düzeyi limitler aranır. Grade ve tier yapısının ayrıntısı için SEMI standartları sayfamıza bakın.
