Islak Proses Sonrası Kurutma: Marangoni, IPA Buharı ve Yüzey Hazırlığı

Kurutma Neden Ayrı Bir Proses Adımıdır?

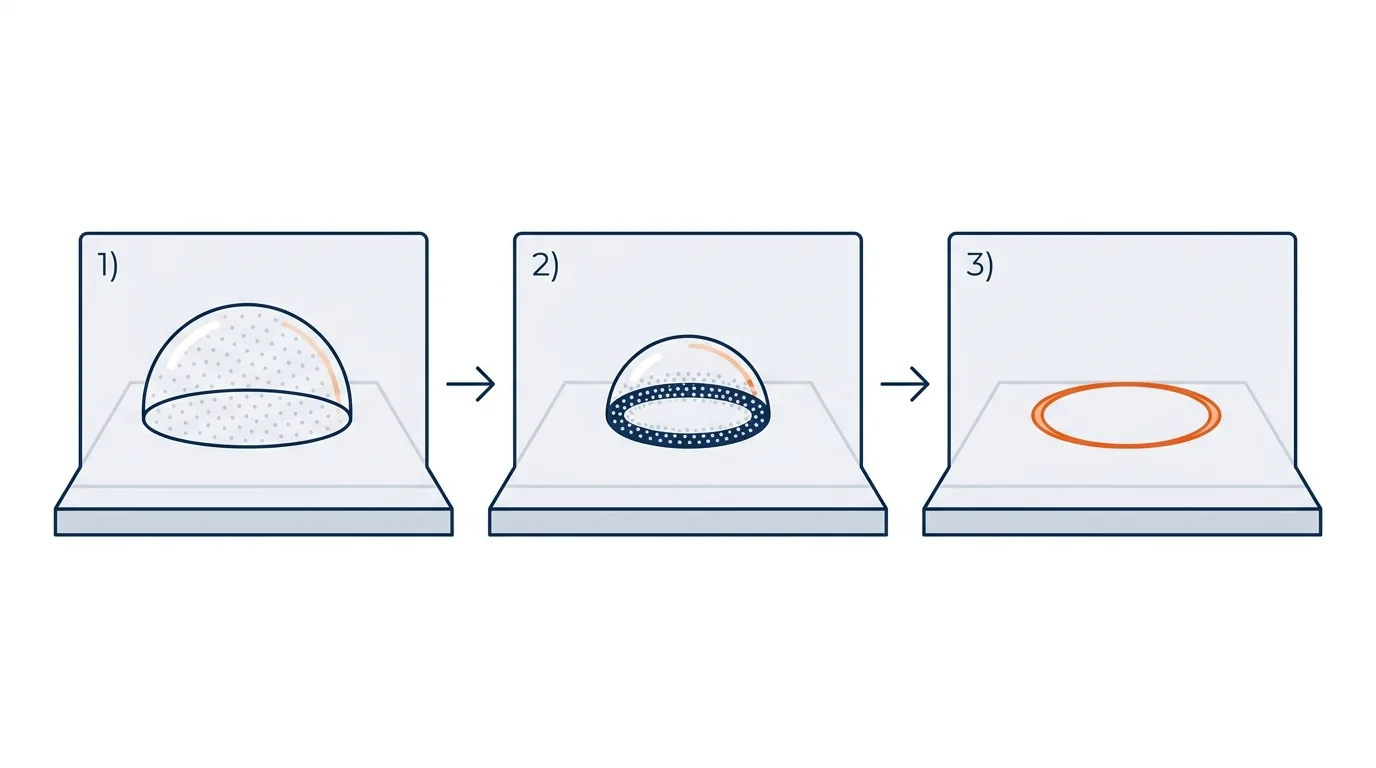

Islak hattın en çok küçümsenen adımı son adımdır: durulanan wafer’ın kurutulması. Oysa mükemmel bir temizlik dizisinin bütün kazancı, kötü bir kurutmayla son otuz saniyede kaybedilebilir. Sorunun adı watermark (su lekesi)‘dir: yüzeyde kuruyan her su damlacığı, içinde çözünmüş ne varsa — silika, oksijen, iyonlar — geride halka şeklinde bir kalıntı bırakır. Hidrofobik yüzeylerde (HF sonrası H-pasivasyonlu silisyum) risk en yüksektir: su film hâlinde akmak yerine damlacıklara toplanır ve damlacık içindeki su + çözünmüş oksijen, silisyumla reaksiyona girip lekeyi fiilen yüzeye “yazar”.

Bu yüzden modern hatlarda kurutma pasif bir bekleme değil, kontrollü bir prosestir. Üç ana yaklaşım vardır: santrifüj esaslı spin-rinse-dry (SRD), yüzey gerilimi esaslı Marangoni kurutma ve yoğuşma/yer değiştirme esaslı IPA buhar kurutma. Son ikisinin ortak kimyasalı elektronik grade izopropil alkoldür (IPA).

Marangoni Kurutma: Yüzey Gerilimi Gradyanıyla Suyu “Soymak”

Marangoni etkisi, yüzey gerilimi farkı olan iki bölge arasında sıvının yüksek gerilimli tarafa doğru çekilmesidir. Kurutucudaki uygulaması zariftir: wafer, ultra saf su banyosundan yavaşça (milimetre/saniye mertebesinde) çekilirken, su–wafer–hava üçlü hattındaki menisküse azot taşıyıcıyla IPA buharı verilir. IPA menisküse adsorbe olur ve orada yüzey gerilimini yerel olarak düşürür (IPA ~21 mN/m, su ~72 mN/m). Gerilim gradyanı, menisküsteki su filmini yüksek gerilimli tarafa — yani banyoya geri — çeker: su wafer üzerinde buharlaşmaz, yüzeyden geri sağılır. Wafer sudan fiilen kuru çıkar.

Mekanizmanın iki pratik sonucu vardır. Birincisi, buharlaşma yok denecek düzeyde olduğu için çözünmüş madde yüzeyde konsantre olmaz — watermark oluşumu kökten engellenir; ekipman üreticileri bu yüzden yöntemi “lekesiz kurutma” olarak tanımlar. İkincisi, IPA tüketimi çok düşüktür: sıvı IPA’ya daldırma değil, mL mertebesinde buhar beslemesi söz konusudur. Yöntem hidrofilik ve hidrofobik bölgeleri bir arada taşıyan desenli wafer’larda — kurutmanın en zor senaryosunda — en güvenilir sonucu verir.

IPA Buhar Kurutma (Vapor Dry)

Daha eski ama hâlâ yaygın olan akrabası IPA buhar kurutucudur: wafer kaseti, sıcak IPA buharı bölgesine kaldırılır; buhar soğuk wafer üzerinde yoğuşur ve yüzeydeki suyu çözerek/yer değiştirerek aşağı süpürür; wafer ısındığında ince IPA filmi kalıntısız buharlaşır. Su, IPA ile tamamen yer değiştirdiği için sonuç yine watermark’sızdır. Marangoni’ye göre IPA tüketimi ve çözücü buharı yükü daha fazladır; buna karşılık taşıyıcı/kaset gibi karmaşık geometrili parçalarda ve toplu (batch) işlerde pratiktir.

Her iki yöntemde de IPA’nın kendisi spesifikasyonun parçasıdır: buharlaşan çözücü, içindeki her kalıntıyı yüzeye bırakır. Kurutma IPA’sında düşük su içeriği (tipik <100 ppm, kritik işlerde <50 ppm), düşük buharlaşma kalıntısı (NVR) ve düşük iz metal aranır; ilgili standart SEMI C41’dir — ayrıntı için SEMI standartları sayfasına bakın.

Spin-Rinse-Dry ile Karşılaştırma

SRD, wafer’ı (veya kaseti) son durulamadan sonra yüksek devirde döndürerek suyu merkezkaç kuvvetiyle atar ve ısıtılmış azotla bitirir. Ekipmanı basit, çevrim süresi kısa, sarf kimyasalı yoktur — hidrofilik yüzeylerde ve kritik olmayan adımlarda hâlâ iş görür. Zayıf noktaları bilinmelidir: hidrofobik yüzeylerde film kopması damlacık bırakır (watermark riski), yüksek devir statik yük ve partikül geri-çökelmesi üretir, kırılgan yapılar mekanik strese girer.

Nitel karşılaştırmadır; ekipman modeline göre ayrıntılar değişir.

Watermark Önlemenin Pratik Kuralları

Ekipman ne olursa olsun üç kural geçerlidir. Birincisi, wafer hiçbir aşamada havada kendi hâline kurumamalıdır — durulamadan kurutucuya geçiş beklemesizdir; “ıslak transfer” ilkesi budur. İkincisi, watermark savaşı kurutmadan önce başlar: son durulamanın kalitesi ve oksit aşındırma sonrası yüzeyin ne kadar hidrofobik olduğu, riskin büyüklüğünü belirler. Üçüncüsü, çözünmüş oksijen düşük tutulur — bazı hatlar son durulamayı azotla gazı alınmış (degazlı) UPW ile yapar; damlacıkta oksijen yoksa leke reaksiyonu da beslenemez.

Yöntem seçimi de bu çerçevede yapılır: yüzey hidrofilik ve adım kritik değilse SRD yeterlidir; HF/BOE sonrası hidrofobik veya karışık yüzeylerde Marangoni ya da IPA buharı fiilen zorunludur. Karar bir kez verilip unutulmaz — akıştaki her kimyasal değişiklik (ör. son adıma DHF eklenmesi) yüzeyin ıslanma karakterini, dolayısıyla kurutma gereksinimini değiştirir.

Megasonik Temizlik: Kurutmadan Önceki Son Fiziksel Adım

Kurutma tartışması, çoğu hatta ondan hemen önce gelen megasonik adımla birlikte düşünülür. Megasonik temizlik, banyoya ~1 MHz mertebesinde akustik enerji verir; oluşan akustik akış ve kontrollü kavitasyon, yüzeye yapışmış partikülleri sınır tabakasının içinden söker. Düşük frekanslı (kHz) ultrasonik banyolardan farkı naifliğidir: MHz bölgesinde kavitasyon şiddeti düşer, kırılgan desenler ve ince yapılar hasar görmeden temizlenir. Tipik yeri, RCA temizleme dizisinin SC-1 adımına eşlik etmek veya son durulamada partikül giderimini desteklemektir. Megasonikten çıkan yüzeyin kazancı da yine kurutmayla korunur — partikülü sökülmüş ama lekeyle kaplanmış bir wafer, net kazanç değildir.

MEMS’te Stiction: Kurutmanın En Uç Sınavı

Serbest duran mikro yapılar — MEMS release adımından çıkan kirişler, membranlar — kurutmanın en acımasız senaryosudur. Kuruyan sıvının menisküsü, yapı ile alt yüzey arasında kapiler çekme kuvveti oluşturur; mikron altı aralıklarda bu kuvvet yapının yay kuvvetini kolayca aşar ve kiriş alt yüzeye kalıcı yapışır. Buna stiction denir ve klasik “sudan çıkar, kurut” akışıyla önlenemez — sorun buharlaşmanın kendisidir.

Çözümler sıvı-buhar arayüzünü zayıflatmak veya hiç kurmamak üzerine kuruludur: su yerine düşük yüzey gerilimli IPA üzerinden kademeli çözücü değişimi, süperkritik CO₂ kurutma (arayüz hiç oluşmaz), release adımının kendisini buhar fazına taşıma (vapor HF) ve yüzeyi hidrofobikleştiren SAM kaplamalar. Küçük ölçekli laboratuvarlarda en erişilebilir ilk adım, son durulamayı IPA’ya çevirmektir — IPA’nın düşük yüzey gerilimi kapiler kuvveti yaklaşık üçte birine indirir.

Kurutma Hangi Sektörlerde Kritik?

Yarı iletken fablarında Marangoni/IPA kurutma, pre-gate temizlik sonrası standarttır; tek bir watermark, üzerine gelen katmanda kusur çekirdeği olur. PV hatlarında tekstür ve temizlik sonrası kurutma kalitesi pasivasyon öncesi yüzeyi belirler. MEMS’te stiction yönetimi verimin kendisidir; Ar-Ge temiz odaları ise IPA’yı hem kurutma hem genel temizlik sarfı olarak her gün tüketir. Optik/fotonik üretimde lens ve kaplama öncesi yüzeylerde lekesiz kurutma aynı gerekçeyle aranır — bkz. optik ve fotonik sektörü.
