RCA Temizleme (SC-1/SC-2): Wafer Temizleme Prosedürü ve Kimyasallar

RCA temizleme (RCA clean), silikon wafer yüzeyinden partikül, organik kalıntı ve metal iyonlarını iki ayrı kimyasal adımla gideren ıslak temizlik dizisidir. 1965’te geliştirilen prosedür bugün hâlâ fırın ve oksidasyon öncesi temizliğin endüstri standardıdır. Bu sayfada SC-1 ve SC-2 reçetelerini, her adımın çalıştığı kimyasal mekanizmayı ve banyo yönetimine dair pratik notları — kaynak atıflarıyla birlikte — bir arada bulacaksınız.

RCA Temizleme Nedir?

Prosedürün adı, geliştirildiği yerden gelir: Werner Kern, 1965’te RCA (Radio Corporation of America) laboratuvarlarında iki adımlı bir ıslak temizlik dizisi geliştirdi ve yöntemi 1970’te yayımladı. Kern’in kendi kaleminden tarihçe ve gerekçeler, alanın birincil kaynağı sayılan 1990 tarihli derleme makalesinde okunabilir (Kern 1990, J. Electrochem. Soc.).

Dizi iki standart çözeltiden oluşur. İlk geçişte adlarını açalım:

• SC-1 (Standard Clean 1), amonyak-peroksit karışımı (APM — Ammonia-Peroxide Mixture): partikül ve organik kalıntı giderir.
• SC-2 (Standard Clean 2), hidroklorik-peroksit karışımı (HPM — Hydrochloric-Peroxide Mixture): metalik iyonları giderir.

RCA’nın 60 yıldır ayakta kalmasının nedeni basittir: üç farklı kirlilik türünü (partikül, organik, metalik) iki ayrı mekanizmayla, ucuz ve iyi anlaşılmış kimyasallarla çözer. Plazma temizliği ve ozonlu alternatifler belirli adımlarda yer kazansa da, fırın öncesi son temizlikte SC-1/SC-2 dizisi hâlâ referans prosestir.

SC-1 (APM): Partikül ve Organik Giderimi

SC-1’in standart reçetesi hacimce 1 kısım NH₄OH (%29), 1 kısım H₂O₂ (%30) ve 5 kısım ultra saf sudur; banyo 75–80 °C’de çalıştırılır ve wafer tipik olarak 10–15 dakika bekletilir. Tam RCA dizisinin parametreleri Tablo 1’de:

Tablo 1 — RCA reçete tablosu

Kaynak: Kern 1990, Wikipedia — RCA clean, Boise State RCA Cleaning SOP — bkz. Kaynaklar

*SC-2 oranı kaynaklar arasında 1:1:5 ile 1:1:8 arasında değişir; 1:1:6 yaygın fab pratiğidir. Oran bu aralıkta kaldıkça temizlik performansı belirgin değişmez.

RCA setinin tamamı — NH₄OH, H₂O₂, HCl ve kurutma için IPA — SEMI grade spesifikasyonla, tek tedarikçiden temin edilebilir. Lot bazlı analiz bilgisi teklif aşamasında paylaşılır; sevkiyat üretici COA + SDS ile yapılır.

SC-1 Nasıl Çalışır: Oksitle-Çöz Döngüsü ve Zeta Potansiyeli

SC-1’in partikül giderme becerisi iki mekanizmanın birleşiminden gelir. Birincisi kimyasal döngüdür: H₂O₂ silikon yüzeyini sürekli oksitleyerek ince bir kimyasal oksit (SiO₂) katmanı oluşturur; NH₄OH ise bu oksidi çok yavaş çözer. Yüzey böylece sürekli “oksitlenip soyulan” dinamik bir katman haline gelir — yüzeye tutunmuş partiküller, altlarındaki oksitle birlikte kaldırılır ve çözeltiye geçer.

İkinci mekanizma elektrostatiktir. SC-1’in pH’ı 10 civarındadır; bu alkali ortamda hem wafer yüzeyinin hem de çözeltideki partiküllerin zeta potansiyeli (zeta potential — yüzeyin çözelti içindeki etkin elektriksel yükü) negatiftir. Aynı işaretli yükler birbirini ittiği için, bir kez kalkan partikül yüzeye geri yapışamaz. RCA’nın asidik temizleyicilere karşı temel üstünlüğü budur: asidik ortamda zeta potansiyelleri zıt işarete geçebilir ve partiküller yüzeye yeniden çökelir.

İki pratik not: Birincisi, oksitle-çöz döngüsü aşırıya kaçarsa (uzun süre, yüksek sıcaklık veya NH₄OH oranının artması) silikon yüzeyinde hafif mikro-pürüzlenme (micro-roughening) görülür; süre ve sıcaklık penceresine bu yüzden sadık kalınır. İkincisi, H₂O₂ sıcak banyoda hızla bozunur — SC-1 banyosu uzun ömürlü değildir. Kritik adımlarda taze hazırlama, üretim hatlarında ise dozajlı H₂O₂ takviyesi standart pratiktir. Kullanılan elektronik grade amonyum hidroksit ve ultra saf hidrojen peroksit kalitesi, banyonun temizleyeceği kirlilikten daha fazlasını banyoya taşımaması için belirleyicidir.

Ara Adım: DHF Daldırma (Opsiyonel Oksit Sıyırma)

SC-1, temizlik sırasında yüzeyde 1–2 nm kalınlığında kimyasal oksit bırakır. Bazı akışlarda bu oksit istenir (pasifleyici görev görür), bazılarında ise sonraki adım çıplak silikon yüzeyi gerektirir. İkinci durumda SC-1 ile SC-2 arasına kısa bir seyreltik HF (DHF — Dilute HF) daldırması eklenir: tipik seyreltme 1:50–1:100 (yaklaşık %1–2 HF), oda sıcaklığında 15–60 saniye. Boise State temiz oda SOP’u bu üç adımlı akışın (SC-1 → HF dip → SC-2) belgelenmiş bir örneğidir (Boise State RCA SOP). Seyreltme oranını hacme çevirmek için seyreltme hesaplayıcımızı kullanabilirsiniz.

DHF adımının kritik bir yan etkisi vardır: oksit kalktığı anda ortaya çıkan çıplak, hidrojenle pasifleşmiş silikon yüzeyi, çözeltideki soy metalleri — özellikle bakırı — doğrudan üzerine toplar. Elektrokimyasal olarak Cu²⁺ iyonları çıplak silikon üzerinde metalik bakıra indirgenir ve sonraki temizlik adımlarıyla kolay giderilmez. Bu yüzden DHF’de kullanılan HF için ileri proseslerde ppt düzeyinde Cu safsızlık limiti aranır; elektronik grade hidroflorik asit spesifikasyonunun en kritik satırlarından biri budur. DHF hazırlama, oranlar ve oksit aşındırma hızları ayrı bir sayfada ayrıntılı işlenmiştir: HF ve BOE ile oksit aşındırma.

SC-2 (HPM): Metalik İyon Giderimi

SC-2’nin reçetesi hacimce 1 kısım HCl (%37), 1 kısım H₂O₂ (%30) ve 6 kısım ultra saf sudur; SC-1 ile aynı sıcaklık ve süre penceresinde (75–80 °C, 10–15 dk) çalışır. Kaynaklar arasında su oranı 5 ile 8 arasında değişir; performans bu aralıkta oran seçimine duyarlı değildir.

Mekanizma bu kez kompleksleşme kimyasıdır. H₂O₂, yüzeydeki metal kalıntılarını (Fe, Cu, Ni, Zn gibi) yükseltgenmiş iyonik forma çevirir; HCl’nin sağladığı klorür iyonları bu metallerle suda çözünür klorür kompleksleri oluşturur. Kompleks halindeki metal çözeltide kalır ve durulamayla uzaklaşır — yüzeye geri dönemez. Alkali ve toprak alkali kalıntılar (Na, K, Ca, Mg) da asidik ortamda çözünerek giderilir. SC-1’in alkali ortamında hidroksit olarak çökebilecek metallerin SC-2’nin asidik ortamında çözünür tutulması, iki adımın sırasının neden sabit olduğunu da açıklar.

Bu adımda kullanılan hidroklorik asit kendisi metal safsızlık taşımamalıdır; teknik grade HCl’deki demir içeriği, SC-2’yi metal giderici olmaktan çıkarıp metal kaynağına çevirir. SC-2 sonrası yüzeyde ince, pasifleyici bir kimyasal oksit kalır; wafer bu haliyle fırına girmeye hazırdır.

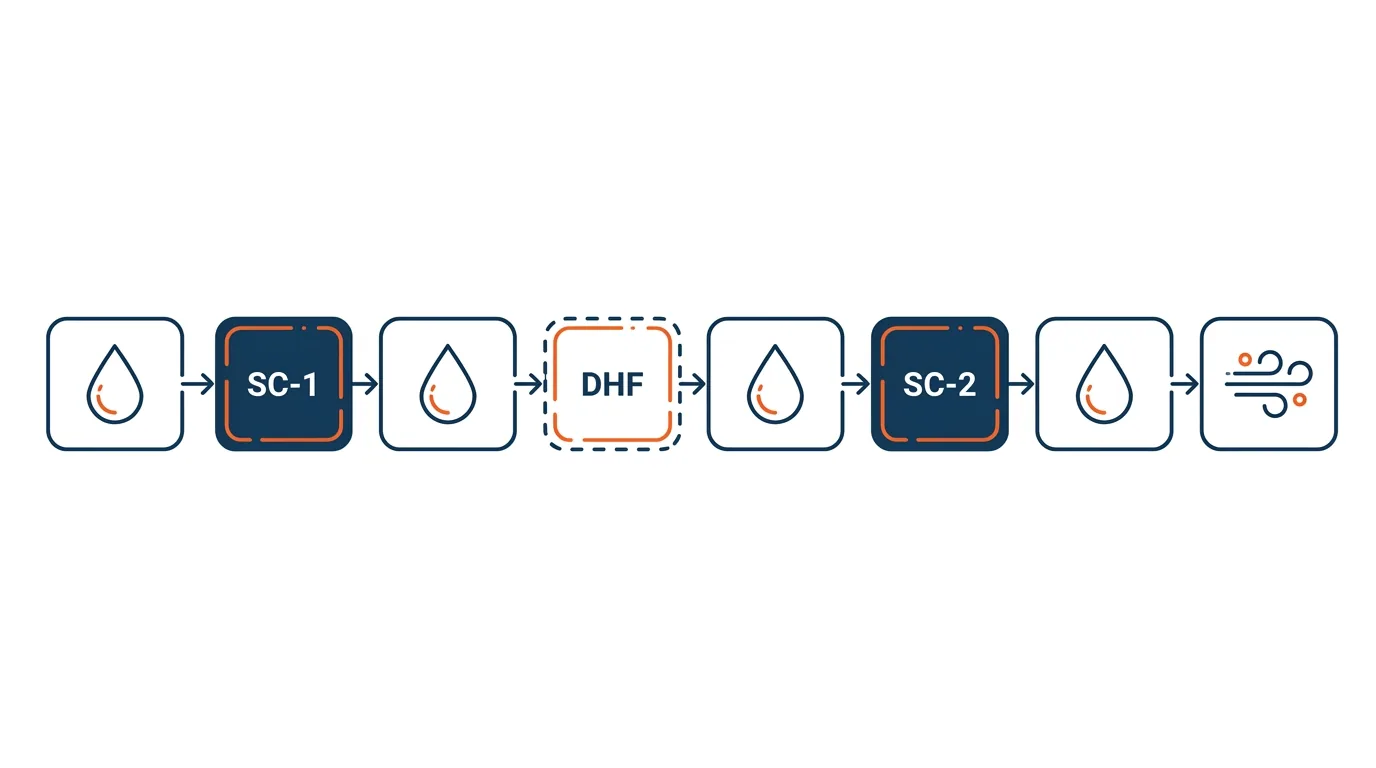

Tam RCA Akışı: Adım Adım Prosedür

Tipik bir tam RCA dizisi şöyle ilerler (tüm seyreltmeler ultra saf su — UPW ile yapılır; şebeke veya deiyonize-altı su kullanılmaz):

1. Ön durulama: Wafer kaseti UPW ile durulanır; gevşek partikül ve taşınabilir kirlilik uzaklaştırılır.
2. SC-1 banyosu: 1:1:5 NH₄OH:H₂O₂:H₂O, 75–80 °C, 10–15 dk. Partikül ve organik giderimi.
3. UPW durulama: Banyo kimyasalının tamamen uzaklaştırılması; durulama direnci hedefe ulaşana kadar sürdürülür.
4. DHF daldırma (opsiyonel): %1–2 HF, oda sıcaklığı, 15–60 sn; ardından kısa UPW durulama. Yalnızca çıplak Si yüzeyi gereken akışlarda.
5. SC-2 banyosu: 1:1:6 HCl:H₂O₂:H₂O, 75–80 °C, 10–15 dk. Metalik iyon giderimi.
6. Final durulama: Uzun UPW durulaması; son banyonun iyonik kalıntısı tamamen uzaklaştırılır.
7. Kurutma: Spin-rinse-dryer veya IPA bazlı (Marangoni) kurutma. Su lekesi (watermark) hassas yüzeylerde kusur sayıldığından, elektronik grade IPA ile yüzey gerilimi kontrollü kurutma tercih edilir.

Adım süreleri ve sıcaklıklar Tablo 1 ile aynıdır; kurum SOP’ları bu iskeletin üzerine ekipmana özgü ayrıntıları ekler. Columbia Nano Initiative’in eğitim sunumu, akışın üniversite temiz odası ölçeğindeki uygulamasını adım adım gösterir (RCA Clean Basics).

Kritik Parametreler ve Sık Yapılan Hatalar

• Sıcaklık aşımı (>80 °C): NH₄OH 80 °C üzerinde hızla buharlaşır; banyo bileşimi hedeflenen 1:1:5’ten uzaklaşır ve temizlik performansı öngörülemez hale gelir. H₂O₂ bozunması da sıcaklıkla ivmelenir. Sıcak plaka yerine kontrollü banyo ısıtması kullanın.
• Adım sırasını bozmak: SC-2’yi SC-1’den önce çalıştırmak, metal giderimini boşa çıkarır: SC-1’in alkali ortamı, sonradan gelen wafer yüzeyine banyodaki eser metalleri hidroksit olarak geri çökeltebilir. Sıra her zaman SC-1 → SC-2’dir.
• Banyo ömrünü zorlamak: H₂O₂ tükenmiş bir SC-1 banyosu partikül gidermez; üstelik NH₄OH fazlası mikro-pürüzlenmeyi artırır. Banyo yenileme aralığı, “hâlâ çalışıyor gibi görünüyor” gözlemine değil H₂O₂ takviye programına bağlanmalıdır.
• Taşıyıcı (cassette) kirliliği: Kirli kaset, temiz banyoya partikül taşır. Kasetler de periyodik temizlik programına dahil edilmelidir.
• Kimyasal saflığını gözardı etmek: Fırın öncesi son temizlik, kontaminasyonun geri alınamaz hale geldiği adımdır — yüzeyde kalan metal, yüksek sıcaklıkta silisyumun içine difüze olur. Bu adımda teknik grade kimyasal kullanmak, temizliği kirlilik kaynağına çevirir. Saflık sınıflarının anlamı için elektronik grade nedir sayfasına, doğru kademe seçimi için SEMI C-serisi grade rehberine bakın.

RCA Kimyasalları ve Grade Gereksinimleri

RCA dizisindeki her kimyasalın ayrı bir SEMI standardı vardır; satın almada spesifikasyon dili bu dokümanlar üzerinden kurulur:

Tablo 2 — RCA kimyasalları ve ilgili SEMI standartları

Kaynak: SEMI International Standards mağaza sayfaları (yukarıdaki bağlantılar; grade/tier yapısı her dokümanın kapsam özetinde belirtilir).

Hangi tier’ın gerektiği uygulamaya bağlıdır: fırın ve gate öncesi temizlikte ileri fablar ppt düzeyi metal limitli üst tier’ları kullanır; Ar-Ge temiz odaları ve geniş geometrili prosesler için ppb düzeyi genellikle yeterlidir. Tipik spesifikasyon aralıkları ürün sayfalarında verilmiştir; lot bazlı analiz bilgisi teklif aşamasında paylaşılır.

RCA Hangi Sektörlerde Kullanılır?

RCA’nın ana evi yarı iletken üretimidir: her fırınlama, oksidasyon ve epitaksi adımının öncesinde zorunlu temizliktir. MEMS üretiminde wafer bonding öncesi yüzey hazırlığında, LED/III-V epitaksisinde substrat temizliği varyantlarında, heterojonksiyon (HJT) güneş hücresi hatlarında ise RCA-benzeri diziler halinde karşımıza çıkar. Savunma-havacılık mikroelektroniğinde düşük hacimli ama en yüksek güvenilirlik sınıfında uygulanır; üniversite ve Ar-Ge temiz odalarında ise standart eğitim ve proses prosedürüdür. Sektör bazında akışlar ilgili sektör sayfalarında ayrıntılı anlatılmıştır.

Ağır organik kirlilik (parmak izi, yağ, kalın rezist kalıntısı) taşıyan yüzeylerde RCA’dan önce bir piranha temizleme adımı eklenir; RCA, piranha’nın gideremediği metalik kirliliği tamamlar.

Güvenlik Notları

RCA kimyasalları ciddi maruziyet riski taşır; dizi mutlaka çeker ocak veya ıslak banko (wet bench) altında, uygun KKD ile (kimyasal önlük, yüz siperi, uygun eldiven) çalışılmalıdır. Öne çıkan riskler:

• HF (DHF adımı): Seyreltik haliyle bile ciddi doku hasarı yapar; ağrı gecikmeli başlayabilir. Cilt temasında bölge bol suyla yıkanır, %2,5 kalsiyum glukonat jel uygulanır ve vakit kaybetmeden tıbbi yardım alınır. HF çalışılan her bankoda kalsiyum glukonat jel hazır bulundurulmalıdır.
• NH₄OH ve HCl buharları: Sıcak banyolardan yoğun buhar çıkışı olur; solunum maruziyeti ancak çekişli banko ile önlenir. İki banyonun buharları havada karışırsa amonyum klorür dumanı oluşur — banyo yerleşimi buna göre planlanır.
• Asit-baz karışımı: SC-1 (alkali) ve SC-2 (asidik) çözeltileri birbirine karıştırılmaz; bertaraf ayrı kaplarda, kurum prosedürüne göre yapılır.

Bu içerik tıbbi tavsiye değildir; kurumunuzun SOP’u esastır, acil durumda 112’yi arayın.
