EL Grade Nedir? Elektronik Grade Kimyasal Saflık Sınıfı

Elektronik grade (EL grade), metalik safsızlıkları ppb (milyarda bir) – ppt (trilyonda bir) düzeyinde sınırlandırılmış, parçacık ve nem içeriği kontrol altında tutulan, elektronik üretim prosesleri için spesifiye edilmiş kimyasal saflık sınıfıdır. İngilizce dokümanlarda “electronic grade”, “semiconductor grade” veya “EL” kısaltmasıyla geçer; hepsi aynı sınıfı işaret eder.

Bu tanımın pratikteki anlamı şudur: bir kimyasalın yüzde saflığı (assay) değil, içindeki tek tek safsızlıkların limitleri konuşulur. Wafer yüzeyine veya güneş hücresine temas eden bir çözeltide milyarda birlik sodyum ya da demir bile ölçülebilir bir kusur kaynağıdır; EL grade, bu düzeydeki kirliliği spesifikasyonla sınırlayan sınıftır. Konunun tamamı için elektronik grade kimyasallar rehberimize bakabilirsiniz.

Saflık Sınıfları Merdiveninde EL Grade’in Yeri

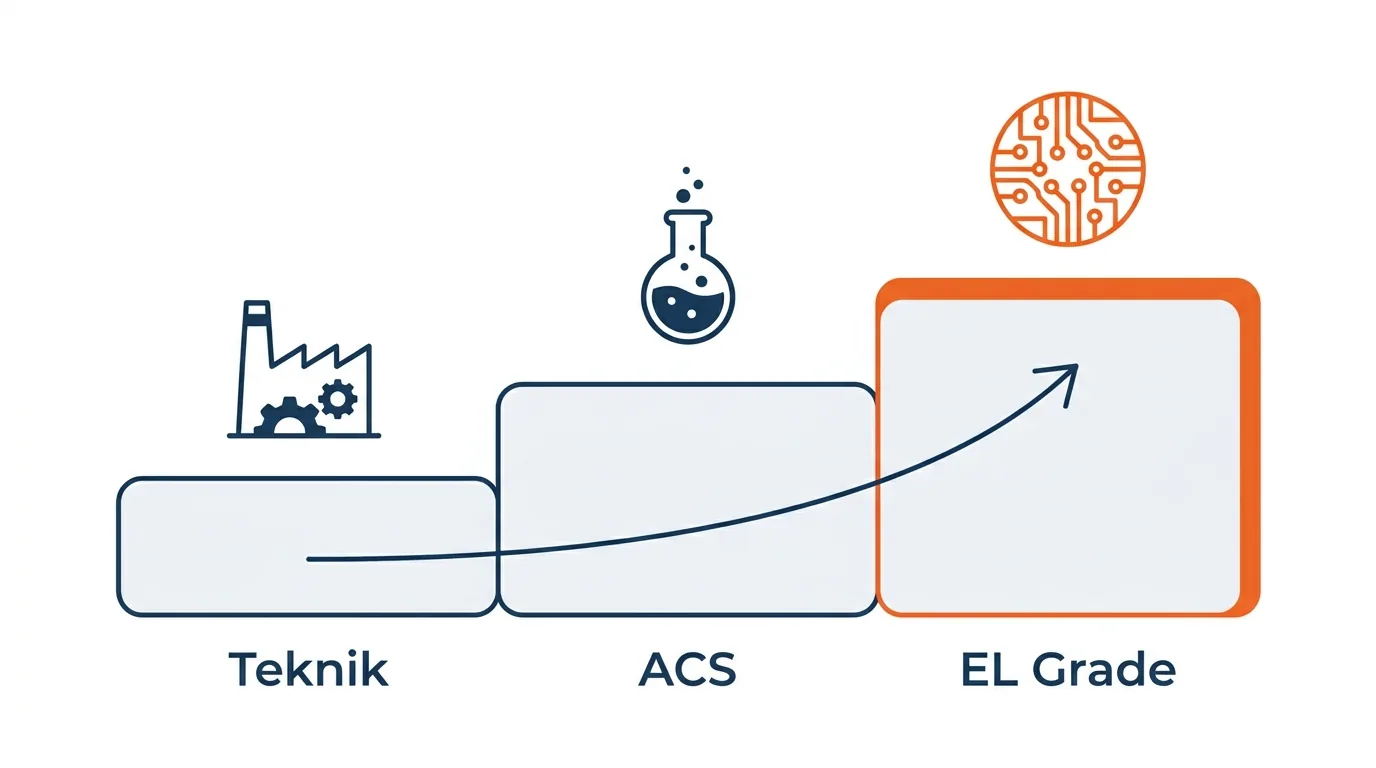

Kimyasal tedarikinde saflık, tek bir eksende artan bir merdiven gibi düşünülebilir: en altta endüstriyel (teknik) sınıf, ortada laboratuvar ve ACS sınıfları, en üstte elektronik sınıf yer alır. Basamak yükseldikçe safsızlık limitleri yüzde ölçeğinden ppm’e, oradan ppb–ppt’ye iner; belgeleme de aynı oranda sıkılaşır.

Kaynak: kimyasal saflık sınıfı rehberlerinden derlenmiştir.

Merdivenin üst basamağı da kendi içinde katmanlıdır. Elektronik sınıfın içinde tedarikçi katalogları EG/MOS (kabaca ppm–100 ppb iz metal), VLSI (10–100 ppb), ULSI (<10 ppb) ve daha ileri etiketler (SLSI, ppt sınıfı ürünler) kullanır; bazı üreticiler aynı basamakları UP/UPS/UPSS gibi kendi “ultra pure” serileriyle adlandırır. Adlar tedarikçiye göre değişse de mantık ortaktır: her katman, element başına metal limitini yaklaşık onar kat sıkılaştırır. SEMI tarafında aynı merdiven Grade 1–5 olarak numaralanır; iki adlandırmanın eşleşmesi SEMI standartları sayfasındadır.

Pratik sonuç: “elektronik grade” tek bir ürün değil, bir aralıktır. Kataloğumuzda temel katman VLSI düzeyidir; ULSI ve üzeri SEMI üst kademeleri sipariş üzerine tedarik edilir.

Bu tablo bir taksonomi özetidir; “elimdeki işlem için hangisi yeterli?” sorusunun cevabı işlem bazlı düşünmeyi gerektirir. Satın alma kararı için hazırladığımız EL grade ile teknik grade karşılaştırmasına bakın.

ppb sezgisi: 1 ppb, 1 ton malzeme içinde 1 miligram demektir; 1 ppm ise 1 ton içinde 1 gramdır. Birimlerin tamamı için ppm, ppb ve ppt açıklamamıza bakın.

EL Grade’i Tanımlayan Üç Kriter

“Elektronik saflıkta” ifadesi tek bir sayıya değil, üç ayrı kontrol eksenine dayanır. Bir ürünün EL grade sayılabilmesi için üçünün de spesifikasyonda yer alması beklenir.

Metalik safsızlıklar

Na, K, Fe, Cu, Ca, Al gibi elementler tipik olarak tek tek, ppb–ppt düzeyinde limitlenir. Sodyum ve potasyum gibi mobil iyonlar oksit katmanında göç ederek transistör eşik gerilimini kaydırır; demir ve bakır gibi geçiş metalleri silisyumda azınlık taşıyıcı ömrünü kısaltarak hem çip verimini hem güneş hücresi verimliliğini düşürür. Bu yüzden EL grade spesifikasyonunun kalbi, element bazlı iz metal listesidir. Bu düzeydeki metaller ICP-MS ile ölçülür; ayrıntılar analiz yöntemleri sayfamızda.

Parçacık sayısı

Çözelti içindeki nanometre–mikrometre sınıfı parçacıklar wafer yüzeyine yapışarak litografi hatası, kısa devre ve açık devre kusurları üretir. EL grade ürünlerde parçacık içeriği, sıvı parçacık sayacı (LPC — Liquid Particle Counter) ile belirli bir boyut eşiğinin üzerindeki adet/mL cinsinden kontrol edilir; modern sayaçlar 20 nm boyuta kadar ölçüm yapar.

Anyonlar ve nem

Klorür, sülfat, nitrat gibi anyonlar korozyon ve tuz kalıntısı kaynağıdır; su içeriği ise özellikle solventlerde ve batarya kimyasallarında kritik parametredir. Nem tayini Karl Fischer titrasyonu ile yapılır; eser su düzeylerinde kulometrik yöntem tercih edilir.

EL Grade Nasıl Belgelenir? SEMI Standartları ve COA

Elektronik kimyasallarda ortak dil, SEMI’nin C-serisi standartlarıdır. SEMI her kimyasal için ayrı bir spesifikasyon yayımlar — örneğin %49 HF için SEMI C28, sülfürik asit için SEMI C44 — ve her standart, farklı saflık katmanlarını (grade/tier) tanımlar. Böylece “SEMI grade” ibaresi, pazarlama sıfatı değil, belge numarasıyla doğrulanabilir bir iddiaya dönüşür. C-serisi sınıflandırmanın tamamı için SEMI standartları sayfamıza bakın.

Belgelemenin ikinci ayağı analiz sertifikasıdır (COA — Certificate of Analysis): üreticinin, ürün lotu için ölçülen safsızlık değerlerini listelediği belgedir. Sitemizdeki spesifikasyon tabloları tipik aralıkları gösterir (VLSI temel; ULSI/SEMI üst sınıf sipariş üzerine); lot bazlı analiz bilgisi teklif aşamasında paylaşılır ve sevkiyat üretici COA + SDS ile yapılır.

Neden Bu Kadar Saf Olmalı? Verim ve Kusur Mantığı

Sorunun cevabı, elektronik üretimin verim (yield) aritmetiğinde saklıdır. Bir wafer üzerinde yüzlerce çip bulunur ve her çip, üretim zincirindeki yüzlerce adımın tamamından kusursuz geçmek zorundadır. Tek bir adımda yüzeye oturan tek bir parçacık veya metal birikintisi, o noktadaki çipi hurdaya çıkarır; kusur yoğunluğu (birim alana düşen kusur sayısı) arttıkça, çalışan çip oranı katlanarak düşer. Islak kimyasallar bu zincirde en geniş temas yüzeyine sahip malzemedir — wafer, üretimi boyunca onlarca kez kimyasal banyoya girer ve her banyo, çözeltisindeki safsızlığı yüzeye taşıma fırsatı bulur.

Safsızlıkların etkisi de birikimlidir ve türe göre değişir: mobil iyonlar (Na, K) cihaz parametrelerini zamanla kaydırır — çip testte geçip sahada bozulur; geçiş metalleri (Fe, Cu) azınlık taşıyıcı ömrünü düşürür — güneş hücresinde bu doğrudan verimlilik yüzdesi kaybıdır; parçacıklar desen hatası üretir — anında hurda. Yani “biraz kirli” kimyasalın maliyeti, banyoda değil aylar sonra verim raporunda görünür.

Somut bir senaryo üzerinden bakalım. RCA temizleme banyosunun SC-1 adımı, amonyak–peroksit karışımıyla wafer yüzeyinden parçacık toplar. Bu banyoda teknik grade hidrojen peroksit kullanırsanız, çözeltideki ppm düzeyi demir ve alüminyum, tam da temizlemeye çalıştığınız yüzeye birikir; SC-1’in yüksek pH’ı metal birikimini ayrıca kolaylaştırır (Kern 1990). Sonuç: temizlik adımı, kontaminasyon adımına dönüşür.

Ekonomisi de nettir: kimyasal, toplam üretim maliyetinin küçük bir kalemidir; hurdaya ayrılan bir wafer partisi ise banyodaki kimyasalın yüzlerce katı değer taşır. “Kimyasal ucuz, hurda wafer pahalı” dengesi, yüzeye temas eden her adımda elektronik grade hidrojen peroksit gibi spesifikasyonlu ürün kullanılmasının gerekçesidir. Prosesin tamamı için RCA temizleme sayfamıza bakın.

SoleChem Kimya olarak bu dengeyi bilen üreticilerle çalışıyoruz: EL grade kataloğumuzdaki her ürün, tipik spesifikasyon aralığıyla birlikte listelenir. Ürün kataloğunu inceleyin.

Hangi Prosesler ve Sektörler EL Grade Gerektirir?

Kaba kural: kimyasal, wafer’a veya hücreye temas ediyorsa EL grade gerekir; temas etmeyen yardımcı işlemlerde (tesis temizliği, atık nötralizasyonu) teknik grade çoğu zaman yeterlidir.

EL grade gerektiren başlıca ıslak prosesler:

• RCA temizleme (SC-1/SC-2) — parçacık ve metalik iyon giderme
• Piranha temizleme — ağır organik kontaminasyon giderme
• Oksit aşındırma (HF/BOE) — SiO₂ katman kontrolü
• Fotolitografi — developer, thinner ve sıyırma kimyasalları
• PV teksturlama — güneş hücresi yüzey hazırlığı

Bu prosesleri yürüten başlıca sektörler:

• Yarı iletken üretimi — fab ve ileri paketleme
• Fotovoltaik hücre üretimi — teksturlama ve temizlik hatları
• Savunma ve havacılık elektroniği — yüksek güvenilirlikli devre üretimi
• Araştırma ve Ar-Ge temiz odaları — üniversite ve kamu laboratuvarları

Tipik Kullanıcı Profilleri

Aynı EL grade ürün, üç farklı kullanıcı profilinde üç farklı satın alma davranışıyla karşımıza çıkar:

• Hat işletmecisi (PV hücre, PCB, display). Az sayıda kimyasalı büyük ve düzenli hacimde tüketir; bidon, varil ve IBC ölçeğinde çalışır. Önceliği tedarik sürekliliği ve lot’tan lot’a tutarlılıktır — spesifikasyonun kendisi bir kez müzakere edilir, sonrası ritim işidir. Saflık beklentisi çoğunlukla VLSI ve altıdır (Grade 1–2).
• Temiz oda / Ar-Ge kullanıcısı (üniversite, kamu laboratuvarı, pilot hat). Geniş bir kimyasal yelpazesini küçük ambalajlarda (1–2,5 L şişe, 20–25 L bidon) tüketir; aynı dolap içinde HF, BOE, TMAH ve solventler yan yana durur. Önceliği katalog genişliği, küçük parti esnekliği ve belge düzenidir; saflık beklentisi tipik olarak VLSI’dır.
• Yüksek güvenilirlik üreticisi (savunma elektroniği, hassas sensör). Hacmi orta, şartname disiplini en yüksek profildir: izlenebilirlik, lot bazlı COA ve şartnameye birebir uyum pazarlık konusu değildir. Grade seçiminde teknik gereksinim kadar müşteri şartnamesinin (ve denetim zincirinin) sözü geçer.

Kendi profilinizi bu üçlüde görüyorsanız, satın alma sorularınızın çoğunun cevabı bellidir; görmüyorsanız — örneğin batarya hattı kuruyorsanız — kritik parametre metalden çok su içeriğine kayar ve batarya kimyasalları kategorisi ayrı bir okuma gerektirir.

SoleChem’in EL Grade Kataloğu

Elektronik saflıkta tedarik ettiğimiz ürünler beş kategoride toplanır: asitler, bazlar, solventler, hazır etchant karışımları ve batarya kimyasalları. En çok talep gören kalemlerden üçü: elektronik grade hidroflorik asit, yüksek saflıkta izopropil alkol ve TMAH developer.

Sıkça Sorulan Sorular

SoleChem teknik ekibi tarafından hazırlanmıştır · Son gözden geçirme: 14 Ağustos 2026

Prosesiniz için doğru saflık sınıfını birlikte belirleyelim: şartnamenizi paylaşın, uygun grade ve ambalaj seçeneğiyle dönelim. Teklif talep edin.
