Fotovoltaik Güneş Hücresi Üretimi için Elektronik Grade Kimyasallar

Fotovoltaik, elektronik saflıkta yaş kimyasalların hacimce en büyük tüketicisidir: entegre bir hücre hattı, GW üretim kapasitesi başına yüzlerce ton asit ve alkali tüketir. Türkiye bu tabloda ayrıca önemlidir — Avrupa’nın en büyük entegre PV üretim üslerinden biri olarak ingottan modüle uzanan zincirin tamamı yurt içinde çalışır.

Saflık şartı yarı iletkenden farklıdır: hücre yüzeyi milyarlarca transistör değil tek büyük eklem taşıdığı için hat genelinde ppb düzeyi (Grade 2) yeterlidir. Ama bu taban sabit değildir; hücre mimarisi PERC’ten TOPCon’a, TOPCon’dan HJT’ye ilerledikçe temizlik kimyasallarının kalite çıtası yarı iletken sınıfına doğru tırmanır. Saflık kademelerinin tanımı için elektronik grade nedir ve SEMI standartları sayfalarına bakabilirsiniz.

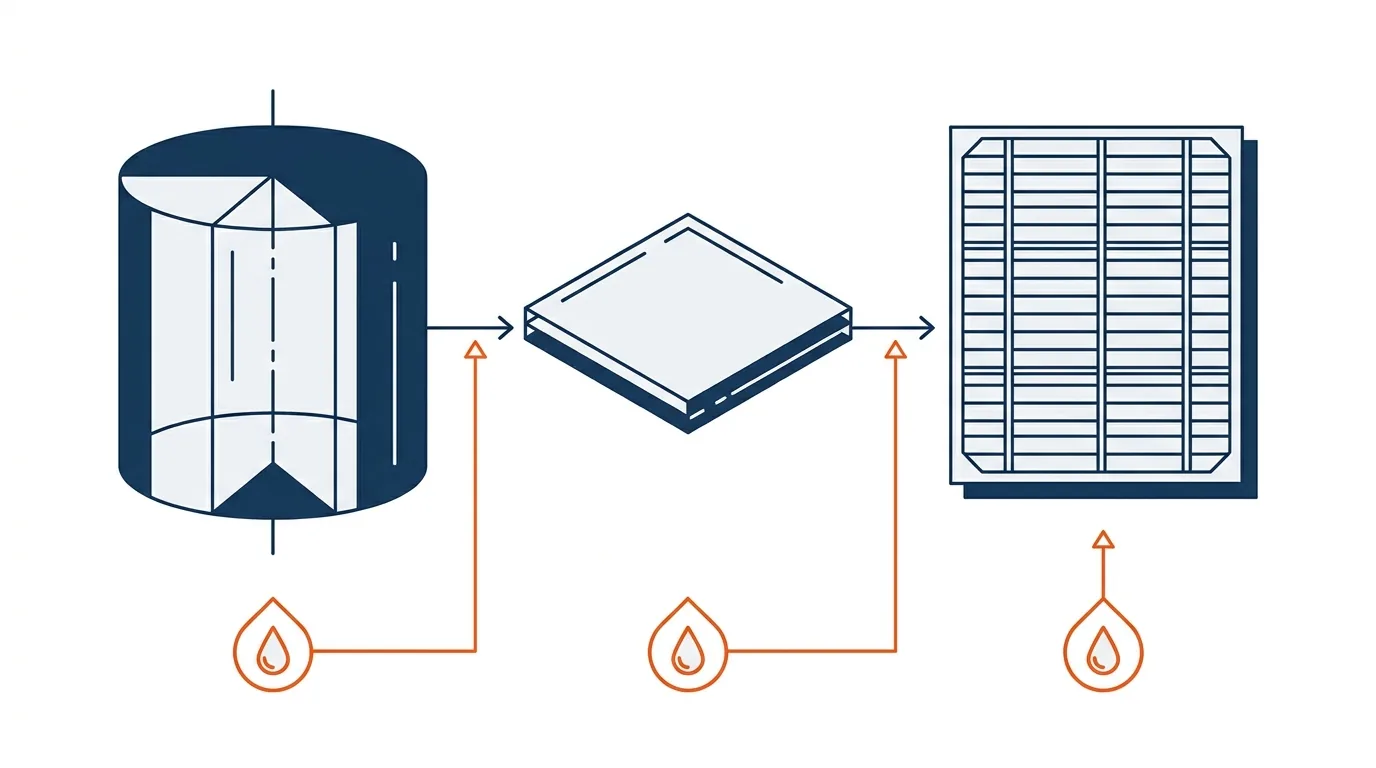

İngottan Hücreye Islak Proses Akışı

1. İngot ve dilimleme. Czochralski yöntemiyle büyütülen mono-Si ingot elmas telle dilimlenir; wafer yüzeyinde mekanik hasarlı bir katman — testere hasarı (saw damage) — kalır.
2. Testere hasarı giderme (SDR). Sıcak KOH (veya NaOH) banyosu yüzeyden 5–10 µm silisyum aşındırarak hasarlı katmanı kaldırır. Banyo parametreleri ve reçete ayrıntısı alkali dokulandırma prosedürü sayfasındadır.
3. Dokulandırma (texturing). Mono-Si’de seyreltik KOH + katkı paketiyle (100) yüzeyde rastgele piramitler oluşturulur; yansıma %12’nin altına iner. Multi-Si’nin eski hatlarında ise HF/HNO₃ ile asidik izotropik dokulandırma kullanılırdı.
4. Temizlik. HCl banyosu alkali adımdan gelen metalik kirlenmeyi (Fe, Al) kompleksleyerek giderir; ardından dilüe HF doğal oksidi sıyırır.
5. POCl₃ difüzyonu. Fırında fosfor emitter oluşturulur; yan ürün olarak wafer yüzeyinde fosfosilikat camı (PSG — Phosphosilicate Glass) katmanı kalır.
6. PSG giderme. Dilüe HF banyosu bu cam katmanını çözer — hücrenin verim açısından en kritik ıslak adımlarından biridir; ayrıntısı PSG giderme adımı bölümünde anlatılmıştır. Banyo hazırlığında oranı hacme çevirmek için seyreltme hesaplayıcısı kullanılabilir.
7. Kenar izolasyonu / tek yüz aşındırma. HF/HNO₃ karışımı (inline, tek yüz) veya alkali kimya ile parazitik emitter giderilir; TOPCon hatlarında poly-Si sarmalın (wrap-around) giderimi de bu adımdadır. Sonrasında pasivasyon, ARC kaplama ve metalizasyon gelir — bu adımlarda yaş kimya payı küçüktür.

Hattınızın bu akıştaki kimyasal kalemleri için tek teklif alabilirsiniz: KOH, HF, HNO₃ ve HCl teklifi isteyin.

Kullanılan Kimyasallar ve Rolleri

Tablo 1 — PV ıslak proses kimyasalları

Kaynak: TaiyangNews — Alkaline Chemistry for Wafer Etching, EPJ Photovoltaics pv230043 — bkz. Kaynaklar

Dürüst bir not: NaOH ve dokulandırma katkı paketleri katalogumuz dışındadır; tabloda proses bütünlüğü için yer alır. Katalogdaki kalemler bağlantılı ürün sayfalarında spesifikasyonlarıyla verilmiştir.

Saflık tabanı: PV hattının genel kimyasal tabanı Grade 2’dir (ppb düzeyi metal limiti); TOPCon ve HJT’nin kritik temizlik adımlarında üst kademe gerekir. Neden böyle olduğu bir sonraki bölümde mimari bazında açıklanmıştır.

PERC, TOPCon, HJT — Hücre Mimarisi Saflık Çıtasını Nasıl Yükseltir?

Aynı hatta aynı kimyasallar kullanılsa da, hücre mimarisi değiştikçe kabul edilebilir kimyasal kalitesi değişir. Nedeni yüzey fiziğidir: verimi yüksek mimariler, yüzey kusurlarına karşı daha duyarlı arayüzler taşır.

• PERC: Standart temizlik dizileri yeterlidir; arka yüz pasivasyonu (AlOx) tolerans açısından görece bağışlayıcıdır.
• TOPCon: Hücrenin kalbi ~1,5 nm’lik tünel oksittir — bu kalınlıkta bir katman, altındaki yüzeyin kalitesini birebir yansıtır. Poly-Si wrap-around’un yaş kimyayla tam giderimi kritiktir; yüksek sıcaklık adımları metalik safsızlığı gövdeye sürdüğü için HF ve HCl kalitesi hücre verimiyle doğrudan ilişkilidir.
• HJT: a-Si:H/c-Si arayüzü atomik düzeyde temiz olmalıdır. Düşük sıcaklıkta üretildiği için gettering mekanizması yoktur — yüzeyde kalan her kusur kalıcı bir rekombinasyon merkezine dönüşür. Bu yüzden HJT hatları RCA benzeri veya ozonlu temizlik dizileri çalıştırır ve yarı iletkene yaklaşan kimyasal kalitesi ister; literatürde Voc kaybının başlıca nedeni temizlik yetersizliği olarak raporlanır.

Ortak payda metalik safsızlıktır: özellikle Fe, azınlık taşıyıcı ömrünü düşürerek hücre verimine doğrudan yüzde puanı kaybı olarak yansır. ppb ile ppt arasındaki farkın pratikte ne anlama geldiği saflık birimleri sayfasında anlatılmıştır.

Tablo 2 — Hücre mimarisine göre temizlik gereksinimi

Kaynak: Wiley Solar RRL 202200594, Wiley pss(a) 201900518 — bkz. Kaynaklar

Tüketim Profili

En yüksek hacimli kalem KOH/NaOH’tır: SDR ve dokulandırma banyoları silisyum yüklendikçe yenilenir; banyo yönetimi (çözünmüş Si takibi ve yenileme programı) doğrudan piramit kalitesini belirlediği için taze alkali beslemesi sürekli bir tüketim kalemidir. İkinci sırada HF gelir — bir hücre, üretim hayatı boyunca temizlik, PSG giderme ve kenar izolasyonu adımlarında 3–4 kez HF görür. HNO₃ asidik proseslerde büyük hacimlidir; ancak maliyet ve NOx atık yükü nedeniyle sektör HNO₃-azaltılmış reçetelere (alkali kenar izolasyonu, KOH bazlı wrap-around giderimi) yönelmektedir. HCl her temizlik dizisinde orta hacimde tüketilir; katkı paketleri düşük hacimli/yüksek değerli kalemlerdir.

Su bütçesi de bu tablonun parçasıdır: her banyonun ardından gelen durulamalar nedeniyle PV hatlarında su tüketimi çok yüksektir ve durulama optimizasyonu ile geri kazanım sektörün sürekli gündemindedir. Kimyasal seyreltmelerin tamamı deiyonize/ultra saf suyla yapılır — banyo hazırlığında oran hesabı için seyreltme hesaplayıcısı pratik bir araçtır.

Türkiye’de PV Üretimi: Hacim Liderinin Kimyasal İhtiyacı

Türkiye’de elektronik grade yaş kimyasal talebinin hacim lideri PV segmentidir. Kalyon PV (Ankara), ingottan modüle tam entegre GW ölçekli üretimiyle zincirin her ıslak adımını yurt içinde çalıştırır. Smart Güneş Teknolojileri (Gebze) hücre ve modül üretir; TOPCon yatırımı, yukarıda anlatılan yüksek kaliteli temizlik kimyası ihtiyacını beraberinde getirir. CW Enerji (Antalya) hücre ve modül üretimiyle üçüncü büyük oyuncudur.

Burada dürüst bir ayrım gerekir: ingot-wafer-hücre entegrasyonu olan tesisler KOH, HF, HNO₃ ve HCl’nin sürekli tüketicisidir; yalnızca modül monte eden üreticilerin yaş kimya ihtiyacı ise sınırlıdır (ağırlıkla temizlik solventleri). Kimyasal tedarik planlaması bu ayrıma göre yapılmalıdır.

Güvenlik Notları

HF, seyreltik haliyle bile ciddi doku hasarı yapar ve ağrı saatler sonra başlayabilir; HF çalışılan her noktada %2,5 kalsiyum glukonat jel hazır bulundurulmalı, temas halinde bölge bol suyla yıkanıp vakit kaybetmeden tıbbi yardım alınmalıdır. HF/HNO₃ karışımları çalışırken NOx gazı açığa çıkarır — inline aşındırma ekipmanının gaz emişi bu yüzden vardır; açık kapta karışım hazırlanmaz. Seyreltme yaparken kural değişmez: asit daima suya eklenir, tersi asla.

Sıkça Sorulan Sorular

SoleChem Kimya, PV hücre hatlarının dört ana ıslak kimyasalını — KOH, HF, HNO₃, HCl — ve destekleyici solventleri elektronik grade saflıkta, üretici COA + SDS eşliğinde tedarik eder. Hattınızın tüketim kalemlerini tek teklifte toplayalım: teklif talep edin.
