Alüminyum Etchant (H₃PO₄ · HNO₃ · CH₃COOH · H₂O) — Elektronik Grade Hazır Karışım
Alüminyum etchant, desenlenmiş alüminyum ve Al-Si ince filmlerin ıslak aşındırılması için hazırlanmış dört bileşenli asit karışımıdır: fosforik asit, nitrik asit, glasiyel asetik asit ve su — sektörde PAN etch (phosphoric-acetic-nitric) olarak bilinir. Yaygın referans bileşim hacimce yaklaşık 16:1:1:2’dir ve tipik çalışma sıcaklığı 40-50 °C’dir. Karışımın işi iş bölümüne dayanır: HNO₃ alüminyum yüzeyini oksitler, H₃PO₄ oluşan oksidi çözer, asetik asit ıslatmayı iyileştirip banyoyu dengeler. SoleChem, alüminyum etchant’ı elektronik saflık sınıfında hazır karışım olarak tedarik eder; lot bazlı analiz bilgisi teklif aşamasında paylaşılır, sevkiyat üretici COA + SDS ile yapılır.
Teklif talebi bırakın · tipik spesifikasyon aralıkları
Tipik Spesifikasyon Aralıkları
Aşağıdaki değerler tipik aralıklardır; bağlayıcı spesifikasyon ve lot analizi teklif aşamasında netleştirilir.
| Parametre | EL Grade (VLSI) — temel katman | Sipariş üzerine |
|---|---|---|
| Bileşim (H₃PO₄ : HNO₃ : CH₃COOH : H₂O, hacimce) | ≈ 16 : 1 : 1 : 2 | Müşteri şartnamesine göre farklı oran |
| Çalışma sıcaklığı (tipik) | 40–50 °C | Proses reçetesine göre |
| İz metal (tekil, tipik) | Bileşen saflığına bağlı EG/VLSI aralığı: <10–100 ppb | ULSI sınıfı bileşenlerle daha sıkı limit |
| Partikül | Şartnameye bağlı sınıflandırma | Daha sıkı limit, ölçüm boyutu şartnamede |
| Referans | Bileşenler: SEMI C36 sınıfı H₃PO₄, C35 sınıfı HNO₃, C13 sınıfı asetik asit; karışım: müşteri şartnamesi | Müşteri şartnamesi |
Kaynak: bileşim ve seçicilik için metal aşındırma literatürü — bkz. Kaynaklar.
Karışımın kendisine ait bir SEMI belgesi yoktur; spesifikasyon, bileşen asitlerin saflık sınıfı üzerinden kurulur. Formülasyonun değerli tarafı seçiciliğidir: PAN karışımı alüminyumu aşındırırken silisyuma, SiO₂’ye ve Si₃N₄’e pratik olarak dokunmaz — bu yüzden fotorezist maskeyle desenlenmiş Al hatları alttaki katmanları riske atmadan açılır. ppb gösterimi için saflık birimleri, limit doğrulama için analiz yöntemleri sayfalarına bakın.
Neden Hazır Karışım?
Dört bileşeni ayrı ayrı alıp banyoyu yerinde kurmak mümkündür; üretim pratiği yine de hazır karışıma yaslanır. Nedenleri BOE’dekiyle aynı mantıktadır:
- Oran tutarlılığı. Aşındırma hızı ve profil, bileşim oranına doğrudan bağlıdır; elde karıştırmadaki sapma, hat üzerinde partiden partiye süre kayması demektir. Premix her lotta aynı orana kalibredir.
- Partikül kontrolü. Karıştırma adımı bir kontaminasyon adımıdır; temiz oda dolumlu hazır ürün bu adımı hattan çıkarır.
- Elleçleme güvenliği. Derişik nitrik ve fosforik asitle yapılan her transfer bir maruziyet senaryosudur; hazır karışım dokunma sayısını düşürür.
Bileşenleri ayrıca tüketen hatlar için fosforik asit, nitrik asit ve glasiyel asetik asit ürün sayfalarına bakın — üçü de aynı teklifte toplanabilir.
Kullanıldığı Prosesler
Desenli Al / Al-Si film aşındırma. Ana kullanım: fotolitografiyle tanımlanmış alüminyum interconnect, elektrot ve yapı katmanlarının 40-50 °C banyoda kontrollü açılması. Sıcaklık, hız ile profil kontrolü arasındaki ana ayar düğmesidir; reçete karşılaştırmaları ve diğer metallerin (Cu, Cr, Au, Ti) ıslak aşındırma seçenekleri metal aşındırma proses sayfasında toplanmıştır.
Display TFT metal hatları. TFT-LCD panellerde gate ve source-drain alüminyum (ve Mo/Al yığın) hatlarının desenlenmesi, PAN kimyasının en yüksek hacimli kullanımıdır; kademeli (taper) profil kontrolü panel prosesinin bilinen konusudur.
MEMS ve yarı iletken. MEMS’te alüminyum yapı ve maske katmanlarının aşındırılması, yarı iletken tarafında Al metalizasyon adımları aynı karışımla yürür. Maske tarafındaki rezist uyumu için fotolitografi sayfasına bakın.
İlgili elektronik grade ürünler
Elektronik grade tedarik teklifi
Ürünü, hedef saflık sınıfını, miktarı ve ambalajı yazın; fiyat ve net teslim tarihiyle dönelim.

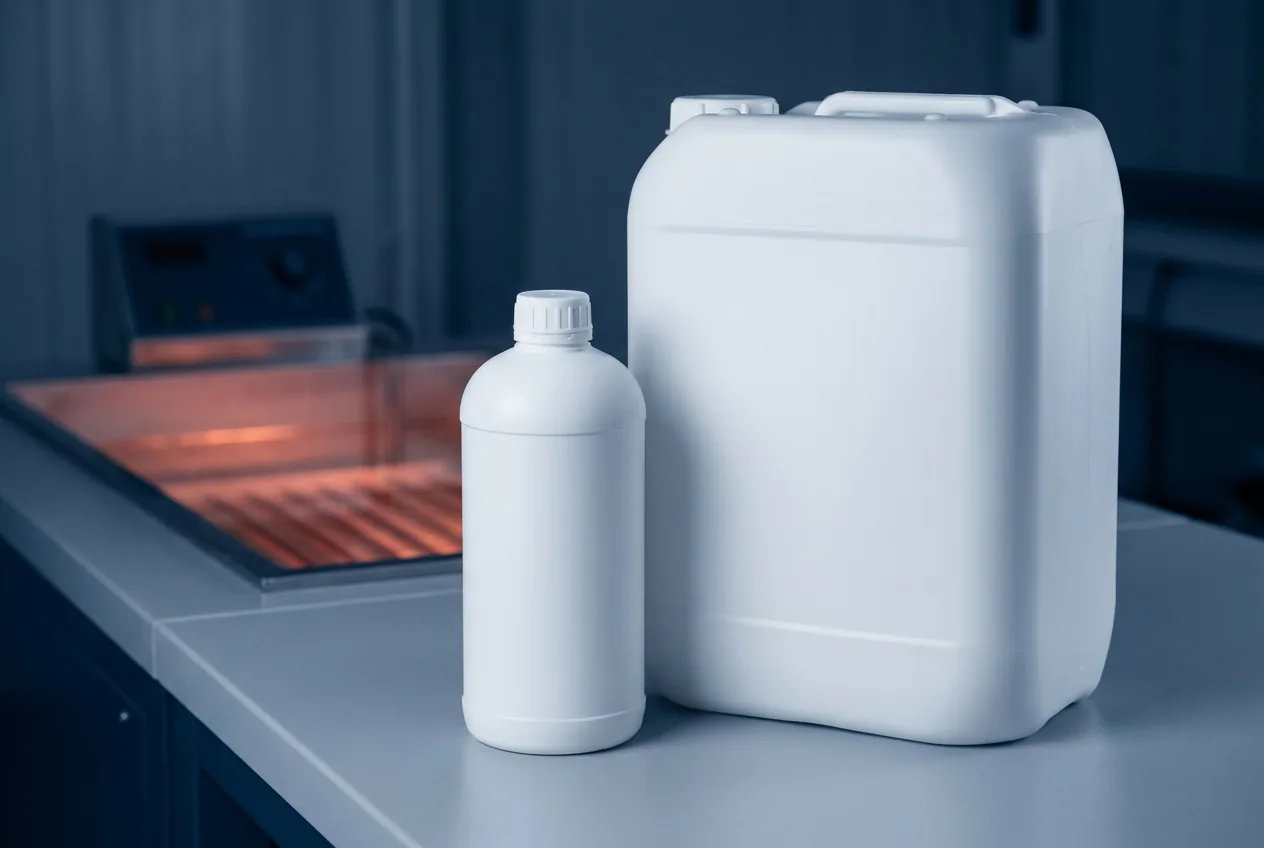

Ambalaj Seçenekleri
- 1 L HDPE şişe (Ar-Ge ve düşük tüketim)
- 20 L HDPE bidon (temiz oda dolumlu)
Karışım güçlü asit içerdiğinden kaplar asit sınıfı HDPE’dir; serin, havalandırmalı ve oksitleyici-organik ayrımı gözetilmiş alanda depolanır. Isıtmalı banyoya transfer, kapalı aktarma ekipmanıyla yapılmalıdır.
Güvenlik
Alüminyum etchant korozif bir asit karışımıdır ve nitrik asit içerir: cilt ve gözde ciddi yanık yapar, buharı solunum yollarını tahriş eder; nitrik asit bileşeni organik maddelerle temasta oksitleyici davranır. 40-50 °C çalışma sıcaklığı buhar oluşumunu artırdığından ısıtmalı banyolar çeker ocak veya yerel emiş altında çalıştırılır. Aşındırma sırasında açığa çıkan gazlar (NOₓ dahil) havalandırmayla uzaklaştırılmalıdır. Çalışma kuralları: aside dayanıklı eldiven, yüz siperi, asit önlüğü; su ile seyreltmede asit suya eklenir, tersi değil. Bu bölüm özet bilgidir; bağlayıcı bilgi SDS’tedir, acil durumda 112’yi arayın.
İlgili Sektörler
- Display üretimi — TFT gate/source-drain Al hatları; PAN kimyasının ana hacim pazarı.
- Yarı iletken üretimi — Al interconnect ve metalizasyon aşındırma.
- Araştırma, Ar-Ge ve temiz oda — üniversite fab’lerinin standart metal aşındırma sarfı; 1 L ambalaj talebinin ana kaynağı.
- MEMS ve LED/optoelektronik — Al yapı katmanı ve elektrot aşındırma (sektör sayfaları yayına girdiğinde linklenecektir).
Sıkça Sorulan Sorular
Hazır etchant ile bileşenleri ayrı alıp karıştırmak arasında nasıl seçim yaparım?
Düzenli, tekrarlanabilir Al aşındırma yapıyorsanız hazır karışım: oran sapması ve karıştırma kaynaklı partikül riski ortadan kalkar, derişik asit elleçlemesi azalır. Oranı sık değiştiren Ar-Ge çalışmalarında bileşenleri ayrı almak esneklik sağlar — iki senaryoyu da fiyatlandırıyoruz.
Karışım hangi katmanlara zarar vermez?
PAN kimyasının tercih nedeni budur: alüminyumu aşındırırken silisyum, SiO₂ ve Si₃N₄ katmanlarına pratik olarak dokunmaz. Fotorezist maskeler tipik banyo sıcaklıklarında dayanır; kendi film yığınınız için doğrulama lot denemesiyle yapılır.
Sıcaklık neden 40-50 °C?
Oda sıcaklığında aşındırma yavaştır; ısıtma hızı üretim temposuna çeker. 40-50 °C aralığı, hız ile banyo kararlılığı ve buharlaşma arasındaki yerleşik dengedir. Kendi reçeteniz farklı bir noktaya kalibre olabilir; karar kriterleri metal aşındırma sayfasında işleniyor.
Farklı oran veya formülasyon tedarik edilebilir mi?
Evet. 16:1:1:2 referans bileşimdir; üretici havuzunda farklı oranlar ve display hatlarına özel formülasyonlar mevcuttur. Hedef bileşimi teklif formunda belirtmeniz yeterli — teklif talebi bırakın.
SoleChem Kimya, hazır metal etchant’larını ve bileşen asitlerini küresel üreticilerden tedarik eder; korozif madde ambalajı ve taşıma dokümantasyonu teklifin parçasıdır. Alüminyum etchant ihtiyacınız için teklif talebi bırakın.
Kaynaklar
- TU Delft Kavli Nanolab, “Aluminum Etching SOP” (PDF; üniversite fab uygulaması) — https://filelist.tudelft.nl/TNW/Afdelingen/Quantum%20Nanoscience/Kavli%20Nanolab%20Delft/Equipment/Transene%20A%20-%20Aluminum%20Etching%20SOP.pdf
- Mo/Al yığın metal hatlarının taper aşındırması (TFT-LCD örneği) — https://www.researchgate.net/publication/259274205_Molybdenumaluminum_stacked_metal_taper_etching_for_high-resolution_thin-film_transistor_liquid-crystal_display
