Display (TFT-LCD / OLED) Üretimi için Elektronik Grade Kimyasallar

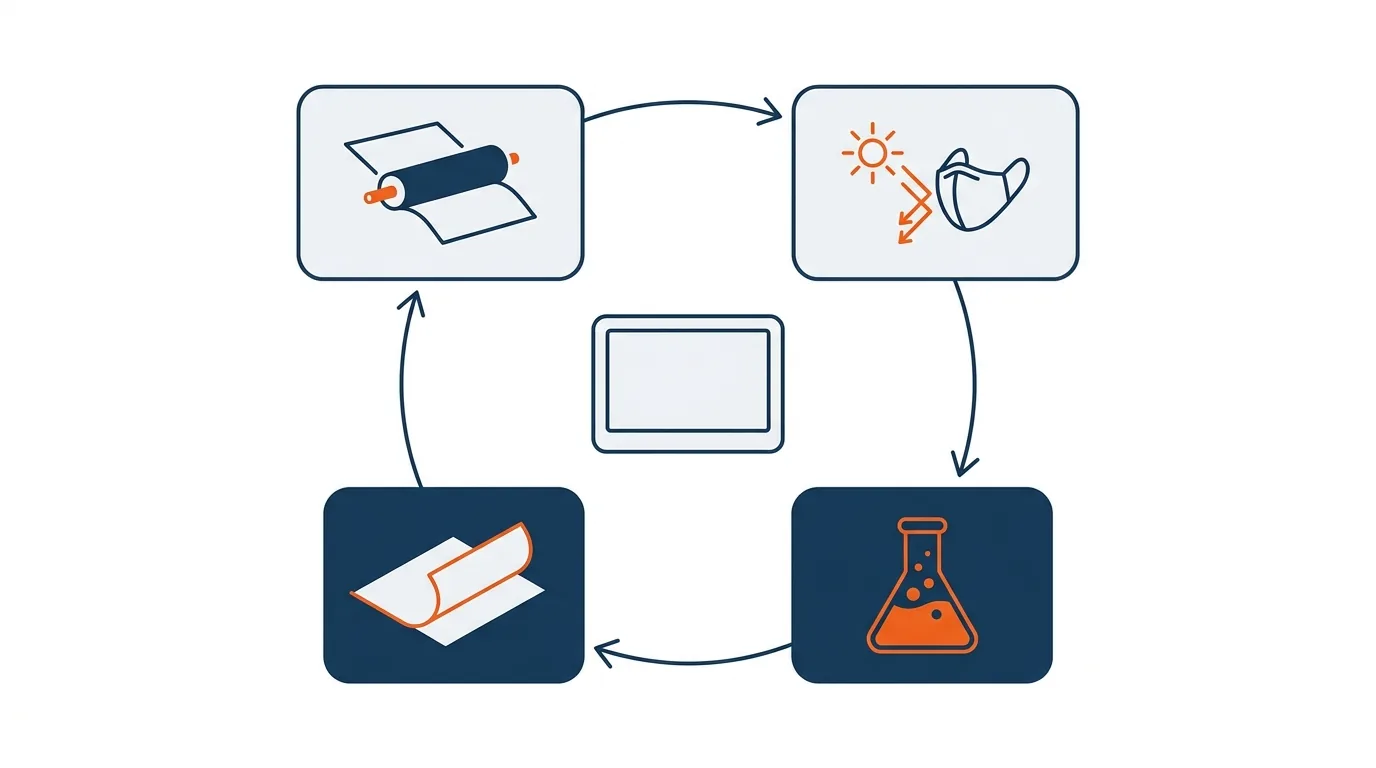

Bir display fabrikası, yaş kimyasal tüketiminde yarı iletken fabıyla yarışır — üstelik çok daha büyük yüzeylerde. Gen 8.5 bir cam substrat 2,2 × 2,5 metredir ve her maske döngüsünde bu yüzeyin tamamı developer, etchant ve stripper banyolarından geçer. Yaş kimyanın kalbi array (backplane) sürecidir: piksel başına bir transistör üreten TFT katmanları, 4–5 maske döngüsünün her birinde kaplama → litografi → aşındırma → sıyırma zincirini tekrarlar.
OLED ile LCD bu noktada ayrışmaz: OLED’in organik katmanları buharlaştırmayla atılır ve az yaş kimya kullanır, ama her OLED panelin altında yine bir TFT backplane vardır. Yani display sektörünün yaş kimyasal talebi, teknoloji fark etmeksizin backplane üretiminden gelir. Saflık kademelerinin genel çerçevesi için elektronik grade nedir sayfasına bakabilirsiniz.
Array (Backplane) Prosesi: Maske Döngüsünün Anatomisi
- Cam substrat temizliği. Deterjan + deiyonize su + fırça + UV/ozon dizisi; büyük camda tek partikül birden çok paneli etkileyebildiği için giriş temizliği sıkıdır.
- Gate metal katmanı. Al/Mo (modern hatlarda Cu) kaplanır, fotolitografiyle desenlenir ve yaş aşındırılır. Al/Mo hatlar için standart kimya fosforik asit ağırlıklı PAN karışımıdır (H₃PO₄ + HNO₃ + CH₃COOH); reçete ve taper açısı kontrolü metal aşındırma prosesi sayfasında anlatılmıştır.
- Gate yalıtkanı + yarı iletken. SiNx/SiO₂ üzerine a-Si veya IGZO (oksit TFT) kaplanır ve desenlenir; IGZO’nun yaş aşındırılmasında seçicilik nedeniyle oksalik asit bazlı kimya kullanılır.
- Source/Drain metal katmanı. Gate ile aynı mantık: kaplama → litografi → yaş metal etch. Cu backplane’lerde H₂O₂ bazlı tescilli etchantlar devreye girer.
- Pasivasyon ve kontak deliği. SiNx pasivasyon kaplanır, kontak pencereleri açılır.
- Piksel elektrodu (ITO). Şeffaf iletken ITO kaplanır ve yaş aşındırılır; günümüz hatlarının tercihi oksalik asittir çünkü alttaki Al hatlara zarar vermez ve kalıntısız, düzgün kenar profili verir.
Her döngünün sonunda rezist sıyırma vardır — bu yüzden developer ve stripper, bir display fabının en büyük iki yaş kimyasal kalemidir. Aşağıda ayrıca ele alıyoruz.
Kullanılan Kimyasallar ve Rolleri
Tablo 1 — Display array prosesi yaş kimyasalları
| Adım | Kimyasal | Rolü |
|---|---|---|
| Litografi geliştirme | TMAH %2,38 | Rezist geliştirme; cam başına litre düzeyinde tüketim |
| Al/Mo metal etch | PAN karışımı: H₃PO₄ + HNO₃ + asetik asit | Gate ve S/D hatlarının kontrollü taper’lı aşındırılması |
| Cu metal etch | H₂O₂ bazlı tescilli etchantlar | Yüksek çözünürlüklü panellerde Cu hatlar |
| ITO / IGZO etch | Oksalik asit (%3–10) | Piksel elektrodu ve oksit yarı iletken deseni |
| Rezist sıyırma | MEA + DMSO / BDG bazlı stripper karışımları | Her maske döngüsünde rezist kaldırma |
| Ara temizlikler | IPA, aseton, dilüe alkali temizleyiciler | Cam ve ara yüzey temizlikleri |
| Onarım/test oksit işleri | BOE / dilüe HF (sınırlı) | Kontak açma onarımları |
Kaynak: ResearchGate 259274205 (Mo/Al taper etch), ScienceDirect S0167931705005599 — bkz. Kaynaklar
Eski reçetelerde ITO için HCl/FeCl₃ ve kral suyu türevleri de kullanılırdı; oksalik asit bu kimyaları büyük ölçüde emekliye ayırdı. IGZO hatlarında seçicilik daha da kritiktir — etchant, oksit yarı iletkeni aşındırırken komşu katmanlara dokunmamalıdır.
Developer ve Stripper: Faturanın İki Büyük Kalemi
Display fabının yaş kimyasal tüketiminde hacim sıralaması yarı iletkenden farklıdır. Birinci kalem TMAH developer’dır: her maske döngüsünde dev cam yüzeyinin tamamı geliştirilir ve banyo sürekli tazelenir. İkinci kalem rezist stripper’dır — amin/çözücü bazlı karışımlar (tipik olarak MEA + BDG, DMSO veya NMP kombinasyonları), yine her döngüde çalışır ve fabın en büyük hacimli organik kimyasalını oluşturur.
Üçüncü sırada PAN etchant gelir; H₃PO₄ ağırlıklı bu karışımın hacmi o kadar büyüktür ki fosforik asit geri kazanımı display sektöründe yaygın bir uygulamadır. Oksalik asit ITO/IGZO adımlarında orta hacimlidir; H₂O₂ bazlı Cu etchant payı modern hatlarda artmaktadır.
Elektronik grade tedarik teklifi
Ürünü, hedef saflık sınıfını, miktarı ve ambalajı yazın; fiyat ve net teslim tarihiyle dönelim.
Saflık Gereksinimi: Mobil İyonlar ve Partikül Ekonomisi
Display için tipik gereksinim Grade 2–3 bandıdır (ppb, ileri panellerde 100 ppt düzeyi). İki mekanizma bu çıtayı belirler:
- Mobil iyonlar (Na⁺, K⁺). TFT kanal bölgesine ve gate yalıtkanına ulaşan alkali iyonlar eşik gerilimini kaydırır; ekranda “image sticking” ve mura kusurları olarak görünür. Developer’ın metal iyonsuz (MIF) TMAH olması bu yüzden zorunludur — Na/K içeren alkaliler backplane hattında yasaktır.
- Partikül. Gen 8.5 camda tek bir partikül, camdan kesilecek birden çok paneli hurdaya çıkarabilir. Etchant ve stripper’larda partikül ve jel spesifikasyonu bu ekonomik gerçek üzerine kuruludur.
IGZO, a-Si’ye göre iz metal kirliliğine daha duyarlıdır; oksit TFT hatlarında etchant kalite şartı bir kademe sıkılaşır. ppb–ppt ölçeğinin pratikte ne anlama geldiği saflık birimleri sayfasında anlatılmıştır.
Cam İnceltme (Panel Slimming): HF Kimyası
Panel üretiminin az bilinen ama yaş kimya açısından yoğun bir adımı cam inceltmedir. Hücre süreci tamamlanmış panel sandviçi, ağırlık ve kalınlık azaltmak için dış yüzeylerinden kimyasal olarak inceltilir — mobil cihaz panellerinde standart uygulamadır. Kimya, oksit aşındırmanın büyük ölçekli halidir: konsantre HF (borosilikat camda dakikada birkaç µm mertebesinde hız) veya daha kontrollü işlerde NH₄F tamponlu çözeltiler.
İnceltme banyosunda sorun aşındırma hızı değil yüzey kalitesidir: çözünmüş cam bileşenleri (özellikle floro-silikat tuzları) yüzeyde çökerse “sludge” lekeleri ve mikro çukurlar oluşur. Banyo yönetimi ve kimyasal saflık, inceltilmiş camın optik kalitesini doğrudan belirler.
Türkiye’de Display: Dürüst Bir Tablo
Türkiye’de ön-uç display üretimi — yani array/backplane hattı — yoktur. Vestel ve Arçelik ölçeğindeki üreticiler panel modülü ve TV montajı yapar; bu segmentin yaş kimyasal ihtiyacı modül temizliği ve bonding düzeyindedir (ağırlıkla IPA ve temizleyiciler).
Bu sayfanın teknik içeriği bu yüzden küresel proses bilgisi olarak sunulmuştur: array kimyasalları Türkiye’de bugün iç talep değil, bölge pazarı ve ihracat konusudur. Modül/montaj operasyonlarının solvent ihtiyacı içinse katalogdaki IPA ve temizlik solventleri doğrudan karşılıktır — talep profilinize göre teklif isteyebilirsiniz.
Güvenlik Notları
Cam inceltme hatlarında konsantre HF ile çalışılır: HF, seyreltik haliyle bile ciddi doku hasarı yapar ve ağrı saatler sonra başlayabilir; çalışılan her noktada %2,5 kalsiyum glukonat jel hazır bulundurulmalıdır. PAN karışımı üç asidin birleşimidir ve hazırlama sırasında ekzotermiktir — asit daima suya eklenir, tersi asla. Stripper karışımlarındaki aminler (MEA) cilt ve göz için aşındırıcıdır; DMSO’nun az bilinen riski, cilde temas eden kimyasalları çözünmüş halde deriden içeri taşıyabilmesidir — DMSO ile çalışırken eldiven seçimi (butil kauçuk) önemlidir.
Sıkça Sorulan Sorular
TFT-LCD üretiminde hangi kimyasallar kullanılır?
Array sürecinin ana kalemleri TMAH developer, PAN metal etchant (H₃PO₄ + HNO₃ + asetik asit), ITO/IGZO için oksalik asit ve MEA/DMSO bazlı rezist stripper’lardır. Adım bazlı dağılım Tablo 1’dedir.
ITO aşındırmada neden oksalik asit tercih ediliyor?
Oksalik asit, ITO’yu aşındırırken alttaki Al hatlara zarar vermez ve kalıntısız, düzgün kenar profili verir. HCl/FeCl₃ bazlı eski kimyalar hem seçicilik hem kalıntı sorunları nedeniyle terk edilmiştir; IGZO oksit TFT desenleme de aynı nedenlerle oksalik asit bazlıdır.
OLED üretimi de yaş kimyasal kullanır mı?
Organik katman buharlaştırma ve enkapsülasyon adımları az yaş kimya kullanır; ancak her OLED panelin altındaki TFT backplane, LCD ile aynı developer-etchant-stripper zincirinden geçer. OLED’in yaş kimyasal talebi esasen backplane üretiminden gelir; LTPS backplane’lerde ilave kristalizasyon ve temizlik adımları vardır.
Cam inceltme (panel slimming) nedir?
Tamamlanmış panel sandviçinin dış yüzeylerinin HF bazlı kimyayla inceltilmesidir; mobil panellerde ağırlık ve kalınlık azaltmanın standart yoludur. Kimyasal saflık ve banyo yönetimi, inceltilmiş yüzeyin optik kalitesini belirler.
Display kimyasalları için hangi saflık düzeyi gerekir?
Tipik bant Grade 2–3’tür (ppb – 100 ppt). Belirleyici etkenler TFT’nin mobil iyon duyarlılığı (Na⁺/K⁺ eşik kayması) ve dev cam yüzeylerdeki partikül ekonomisidir; IGZO hatlarında çıta bir kademe daha sıkıdır.
SoleChem Kimya, display array prosesinin kimyasal kalemlerini — developer, etchant bileşenleri, stripper solventleri ve HF — elektronik grade saflıkta, üretici COA + SDS eşliğinde tedarik eder. Proses listeniz üzerinden teklif talep edin.
Kaynaklar
- ResearchGate, “Molybdenum/aluminum stacked metal taper etching for high-resolution TFT-LCD” — https://www.researchgate.net/publication/259274205_Molybdenumaluminum_stacked_metal_taper_etching_for_high-resolution_thin-film_transistor_liquid-crystal_display
- ScienceDirect, “TFT-LCD ıslak proses kimyası” (S0167931705005599) — https://www.sciencedirect.com/science/article/abs/pii/S0167931705005599
- ScienceDirect, “Cu/Mo aşındırma kimyası” (S1567173910004591) — https://www.sciencedirect.com/science/article/abs/pii/S1567173910004591
- Google Patents, KR20000017470A (ITO/oksalik asit etchant) — https://patents.google.com/patent/KR20000017470A/en
- ScienceDirect, “HF glass etching review” (S2214785321077865) — https://www.sciencedirect.com/science/article/abs/pii/S2214785321077865
