Elektronik Kimyasal Saflaştırma Teknolojileri: Sub-Boiling Distilasyon, İyon Değişimi ve Membran

Bir kimyasalı elektronik grade yapan şey, üretim reaktöründen çıkan ham ürün değil; o ürünün üzerine kurulan saflaştırma zinciridir. Teknik sınıf bir asidin metal içeriği ppm ölçeğindeyken, aynı asidin SEMI sınıfı ppb hatta ppt ölçeğine iner — aradaki bin ila milyon katlık fark, bu sayfada anlatılan dört teknoloji ailesiyle kapatılır: sub-boiling distilasyon, iyon değişimi, membran prosesleri ve bunların hepsinin altyapısı olan ultra saf su (UPW — Ultrapure Water). Ölçeklerin sezgisi için ppm/ppb/ppt rehberine bakabilirsiniz.

Hangi kimyasalın hangi yöntemle saflaştırıldığı keyfi bir seçim değildir; kimyasalın uçuculuğu, termal kararlılığı ve iyonik yapısı yöntemi dayatır. Sayfanın sonunda bu eşleşmeyi tek tabloda topluyoruz.

Neden Sıradan Distilasyon Yetmez? Aerosol Mekanizması

Distilasyon, saflaştırmanın en eski aracıdır: sıvıyı buharlaştırır, buharı yoğuşturursunuz; uçucu olmayan safsızlıklar — metal tuzları dahil — geride kalır. Kâğıt üzerinde kusursuz görünen bu yöntemin elektronik saflık ölçeğinde bir tavanı vardır ve bu tavan kaynamanın kendisinden gelir.

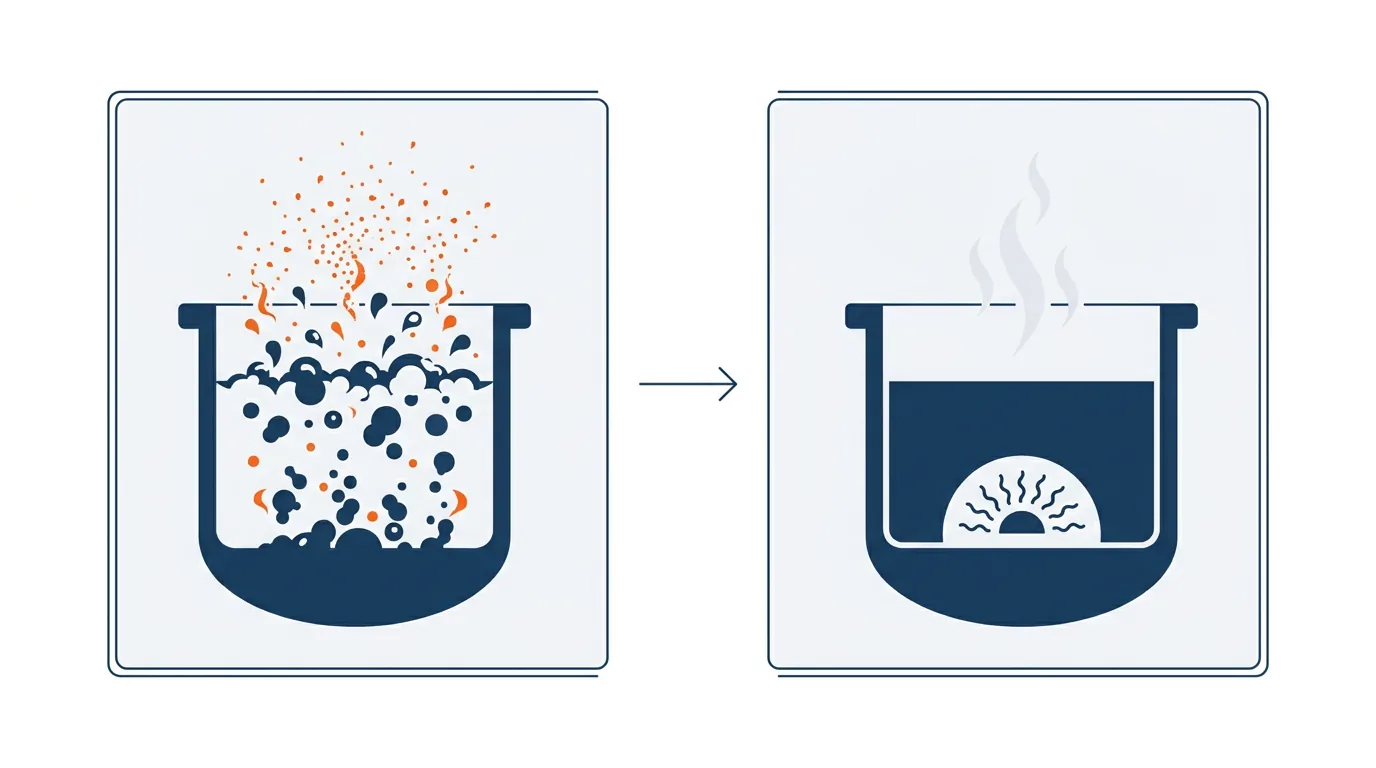

Kaynayan sıvıda buhar kabarcıkları yüzeye ulaşıp patladığında, sıvıdan mikroskobik damlacıklar kopar. Bu aerosol damlacıkları, buharın aksine sıvının kendisidir: içindeki çözünmüş metal tuzlarını olduğu gibi taşır. Damlacıklar buhar akımına kapılıp yoğuşturucuya ulaştığında, “uçucu olmayan” safsızlıklar damıtığa fiziksel taşınmayla geçmiş olur. Klasik distilasyonda ayırma faktörünü sınırlayan ana mekanizma budur — ppm’den ppb’ye inersiniz, ama ppt’ye bu yolla inemezsiniz. Ultra saf asit üretimi üzerine hakemli bir çalışma, kaynamalı damıtmanın kalıntı safsızlık düzeyini bu taşınma nedeniyle sınırlı bulur (Kaynak: “How to Efficiently Produce Ultrapure Acids” — bkz. Kaynaklar).

Çözüm zarif ölçüde basittir: sıvıyı hiç kaynatmamak.

Sub-Boiling Distilasyon: Kaynatmadan Damıtma

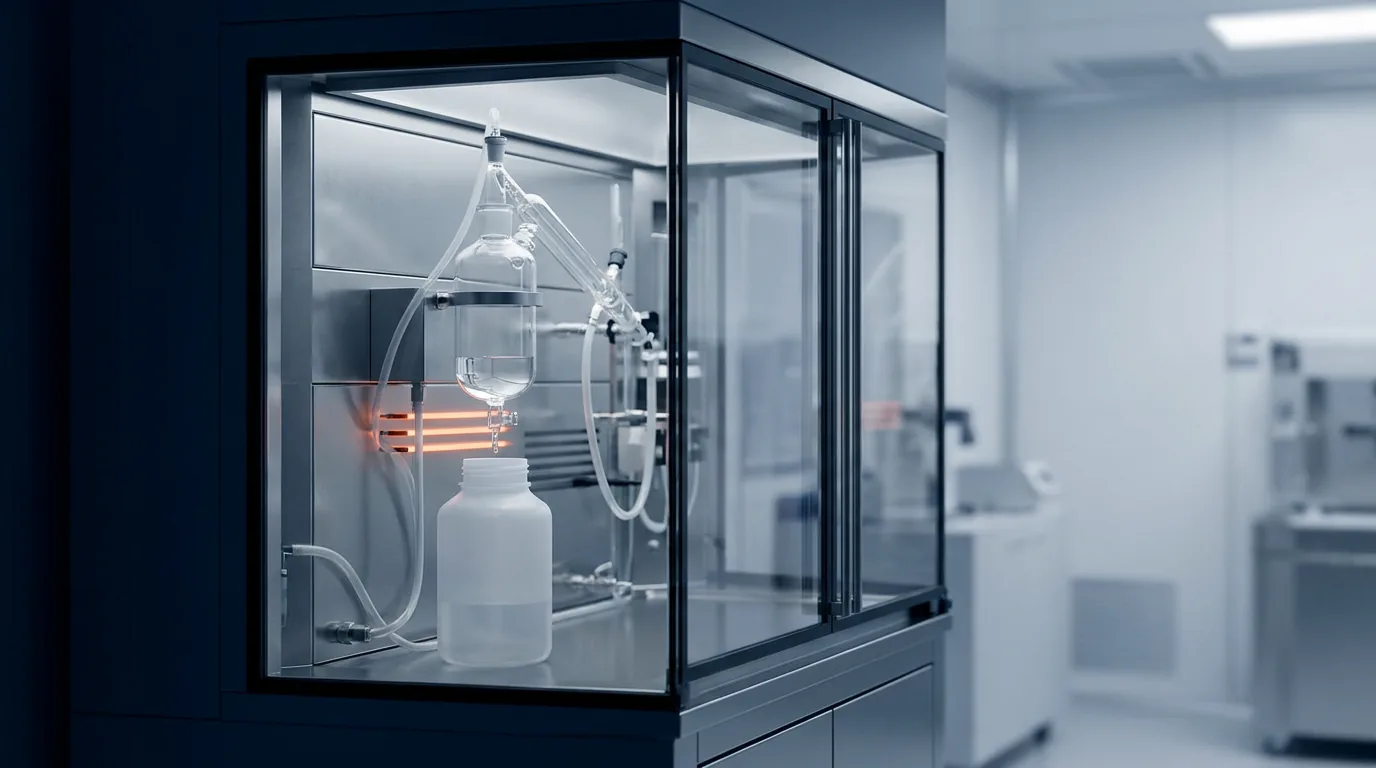

Sub-boiling (kaynama altı) distilasyonda sıvı, kaynama noktasının altında tutulur; buharlaşma yalnızca sıvı yüzeyinden, moleküler düzeyde gerçekleşir. Isı çoğunlukla sıvının üst yüzeyine bakan kızılötesi ısıtıcılarla verilir, buhar soğutulmuş bir yüzeyde (soğuk parmak) yoğuşturulup toplanır. Kabarcık yok, patlama yok, aerosol yok — metal tuşları taşıyacak fiziksel mekanizma ortadan kalkar.

Bedeli hızdır: kaynamasız buharlaşma yavaştır, tipik laboratuvar/endüstriyel üniteler saatte mililitrelerden günde litrelere uzanan ölçeklerde çalışır. Bu yüzden sub-boiling, tank dolusu teknik asit üretmenin değil, yüksek katma değerli elektronik/analitik sınıf asit üretmenin yöntemidir. Ekipman malzemesi de saflığın parçasıdır: nitrik ve sülfürik asit için yüksek saflıkta kuvars, cam ile temas edemeyen hidroflorik asit için PFA kullanılır — malzeme-kimyasal uyumunun ayrıntısı ambalaj ve depolama rehberindedir.

Yöntemin gücünü iki bağımsız veri noktası özetler. ABD çevre analiz metodolojisi (EPA SW-846), eser element analizinde kullanılacak asitler için sub-boiling distilasyonu pratikte tek uygulanabilir saflaştırma yöntemi olarak anar. Hakemli literatürde ise çift kademeli sub-boiling ile kalıntı element düzeylerinin element başına 10 ng/L (10 ppt) altına indirilebildiği raporlanmıştır; yarı iletken uygulamaları için HCl ve HNO₃’ün sub-boiling ile saflaştırılıp analizle doğrulanması da ayrı bir çalışmanın konusudur (Kaynak: PMC makalesi ve ResearchGate yayını — bkz. Kaynaklar).

Kademe sayısı burada anahtar değişkendir: tek geçiş ppb sınıfına, ardışık (kaskad) iki geçiş ppt sınıfına iner. SEMI Grade 4–5 düzeyi asitlerin fiyatının grade ile katlanmasının bir nedeni de budur — her ek kademe, düşük hızlı bir prosesin bir kez daha çalıştırılması demektir.

İyon Değişimi: Reçineyle Metal Avı

İyon değişimi, yüzeyi fonksiyonel gruplarla kaplı polimer reçine taneciklerinden sıvıyı geçirerek iyonik safsızlıkları yakalama prensibine dayanır. Katyon değiştirici reçine (H⁺ formunda) Na⁺, Fe³⁺, Cu²⁺ gibi metal katyonlarını tutup yerine hidrojen iyonu bırakır; anyon değiştirici reçine (OH⁻ formunda) klorür, sülfat gibi anyonları toplar. İkisinin aynı kolonda birleştiği karma yatak (mixed bed), son parlatma adımının standardıdır.

Yöntemin en kritik uygulama alanı hidrojen peroksittir. H₂O₂ ısıtıldığında bozunur — konsantre çözeltide bu bozunma tehlikeli boyuta ulaşır — bu yüzden distilasyonla saflaştırılamaz. Elektronik sınıf H₂O₂ üretiminde ana yük iyon değişimindedir: ham peroksit ön arıtmadan sonra ardışık katyon, anyon ve karma yatak kolonlarından geçirilir. RCA temizliğinin iki adımında da H₂O₂ kullanıldığı düşünülürse (SC-1/SC-2 reçeteleri), bu kolonların fab verimi üzerindeki dolaylı etkisi küçümsenemez.

İyon değişiminin iki yapısal sınırı vardır. Birincisi, yalnızca iyonik türleri tutar; yüksüz organik safsızlıklara ve parçacıklara karşı kördür. İkincisi, reçinenin kendisi organik bir polimerdir ve iyi şartlandırılmazsa çözeltiye organik kalıntı (TOC) sızdırır — bu yüzden elektronik sınıf üretimde reçineler özel yıkama ve şartlandırma prosedürlerinden geçer. Pratik sonuç: iyon değişimi tek başına değil, membran ve filtrasyon adımlarıyla zincir hâlinde çalışır.

Membran Prosesleri: Ters Ozmoz, Ultrafiltrasyon, Degazlama

Membran ailesi, safsızlıkları boyut ve yük temelinde fiziksel bariyerle ayırır:

• Ters ozmoz (RO — Reverse Osmosis): Yarı geçirgen membran, basınç altında su/çözücü moleküllerini geçirir, çözünmüş iyonların ve organiklerin büyük kısmını reddeder. Yarı iletken sınıf H₂O₂ ultrasaflaştırmasında ters ozmoz kullanımı literatürde ayrı bir çalışma konusudur; güncel bir derleme de elektronik saflıkta H₂O₂ için membran teknolojilerini iyon değişimi, distilasyon ve adsorpsiyonla karşılaştırmalı olarak inceler (Kaynak: Separation and Purification Technology makalesi ve MDPI Membranes derlemesi — bkz. Kaynaklar).
• Ultrafiltrasyon / mikrofiltrasyon: Parçacık kontrolünün son kalesi. Saflaştırılmış kimyasal, dolum öncesi 0,1 µm ve altı gözenekli filtrelerden geçirilir; parçacık limitlerinin nasıl ölçüldüğü analiz yöntemleri rehberindeki LPC bölümünde anlatılır.
• Membran degazlama: Sıvıda çözünmüş oksijen ve diğer gazları, gaz geçirgen membran üzerinden vakuma alır. Çözünmüş oksijen, wafer yüzeyinde kontrolsüz oksit büyümesine katkı verdiği için ileri temizlik banyolarında ayrı bir spesifikasyon satırıdır.

Destekleyici adımlar: adsorpsiyon ve stabilizasyon

Ana yöntemlerin arasına çoğu üretim akışında iki destekleyici adım yerleşir. Adsorpsiyon — tipik olarak yüksek saflıkta aktif karbon veya özel adsorbanlar — çözeltideki organik safsızlıkları ve renk verici bileşenleri tutar; H₂O₂ derlemelerinde iyon değişimi ve membranla birlikte anılan üçüncü teknolojidir (Kaynak: MDPI Membranes derlemesi — bkz. Kaynaklar). Stabilizasyon ise saflaştırmanın tersi yönde bir dengedir: teknik sınıf H₂O₂ raf ömrü için stabilizatörlerle korunur, ama bu katkılar wafer yüzeyinde kalıntı bırakır. Elektronik sınıf H₂O₂’nin “stabilizatörsüz veya minimum stabilizatörlü” olması, saflaştırma kadar formülasyon kararıdır — ve bu ürünün neden daha dikkatli depolama istediğini açıklar.

UPW: Zincirin Görünmez Halkası

Ultra saf su, katalogda satılan bir ürün olmasa da her elektronik kimyasalın içindedir: %49 HF’i %1 DHF yapan, %96 sülfürik asidi proses konsantrasyonuna indiren, iyon değişim kolonunu yıkayan hep sudur. Bu yüzden basit bir kural geçerlidir: bir kimyasal, kendisini seyrelten sudan daha saf olamaz.

UPW üretimi, bu sayfadaki teknolojilerin hepsini tek zincirde birleştirir: ön arıtma → ters ozmoz → iyon değişimi/elektrodeiyonizasyon → UV oksidasyon → ultrafiltrasyon → membran degazlama. Hedef değerler elektronik kimyasallardan bile serttir: 25 °C’te 18,2 MΩ·cm özdirenç (suyun teorik saflık sınırı), ppb altı TOC, nanometre sınıfı parçacık kontrolü. Yarı iletken analiz literatürü, UPW’yi proses kimyasallarıyla aynı ICP-MS metodolojisiyle, aynı ppt ölçeğinde izler.

Fab tarafında pratik karşılığı şudur: seyreltik kimyasalı hazır almak yerine konsantre alıp kendi UPW’nizle seyreltiyorsanız, seyreltme hesabıyla birlikte su kalitenizi de spesifikasyonun parçası saymanız gerekir.

Hangi Kimyasal Hangi Yöntemle Saflaştırılır?

Yöntem seçimini kimyasalın fiziği belirler: uçucuysa damıtılır, ısıya dayanmıyorsa iyon değişimine gider, kendisi iyonikse reçineye giremez.

Kaynak: Yöntem-kimyasal eşleşmeleri; MDPI Membranes ve PMC kaynaklarındaki proses tanımlarından derlenmiş genel endüstri pratiğidir — bkz. Kaynaklar. Üretici bazında akışlar farklılaşabilir; belirli bir ürünün üretim yöntemi ve lot bazlı analiz bilgisi teklif aşamasında paylaşılır.

Tablodaki her satırın sonunda yazılmayan ortak bir adım vardır: hangi yöntemle saflaştırılırsa saflaştırılsın, ürün son olarak 0,1 µm sınıfı filtrasyondan geçer ve temiz odada doldurulur. Saflaştırmanın kazandırdığını ambalajın geri almaması gerekir — bu konu kendi başına bir rehberi hak ettiği için ambalaj ve depolama sayfasında ayrıca işlenir.

Saflaştırma, Zincirin Yalnızca Bir Halkası

Elektronik kimyasal tedarikinde değer zinciri üç ayaklıdır: saflaştırma (bu sayfa), doğrulama (ICP-MS, LPC ve Karl Fischer ile analiz) ve koruma (ambalaj, depolama, lojistik). Üç ayaktan biri zayıfsa diğer ikisinin maliyeti boşa gider: ppt sınıfına damıtılmış bir asit, sıradan bir bidonda ppb sınıfına geri döner; analizle doğrulanmamış bir saflık iddiası ise şartname dilinde hiç var olmamıştır.

Satın alma tarafında bu üçlü şu soruya dönüşür: “Prosesim hangi grade’i gerektiriyor?” Cevap için EL grade ile teknik grade karşılaştırmasına, grade’lerin standart karşılıkları için SEMI standartları rehberine bakın.
