SiC ve GaN Güç Elektroniği Üretiminde Islak Kimya

Silisyum karbür (SiC) ve galyum nitrür (GaN), elektrikli araç invertörlerinden şarj istasyonlarına ve savunma radarlarına uzanan güç elektroniğinin iki temel malzemesidir — ve ıslak kimya açısından silisyumdan kökten ayrılırlar. SiC, oda sıcaklığında pratik olarak hiçbir ıslak aşındırıcıya yanıt vermez: Si–C bağının enerjisi 4,53 eV’dir ve sıcak KOH’ta bile aşındırma hızı 1 nm/dk’nın altında kalır. GaN da sıcak H₃PO₄ dışında ıslak aşındırmaya dirençlidir. Desen aşındırma bu yüzden kuru yöntemle (ICP-RIE) yapılır.

Buradan yanlış bir sonuç çıkarmak kolaydır: “ıslak kimya bu sektörde önemsiz.” Tam tersi doğrudur. Islak aşındırma neredeyse yoktur, ama ıslak temizlik tam pakettir — epitaksi öncesi ve sonrası RCA dizileri, organik temizlik için piranha, oksit alma için dilüe HF, litografi adımlarında developer ve stripper. Epitaksi kalitesi metal iyon kontaminasyonuna doğrudan duyarlı olduğundan, bu temizlik kimyasallarının tamamı elektronik grade alınır.

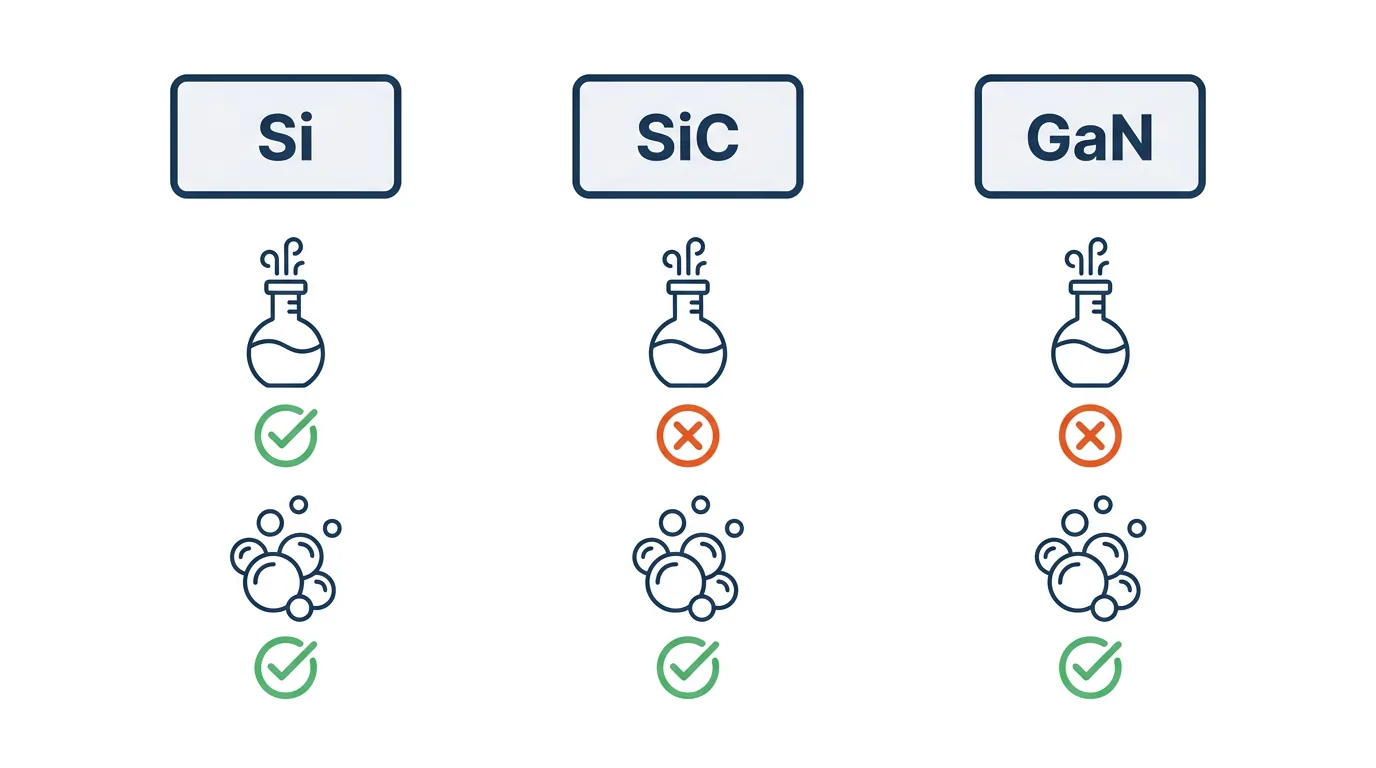

Neden Islak Aşındırma Yok, Islak Temizlik Tam Paket?

Silisyum hattında ıslak kimyanın iki işi vardır: malzemeyi desenlemek (aşındırma) ve yüzeyi temizlemek. Geniş bant aralıklı malzemelerde birinci iş kimyasal olarak kapanır — kristal bağları oda sıcaklığındaki çözeltilere teslim olmayacak kadar güçlüdür. İkinci iş ise aynen kalır, hatta ağırlaşır:

• Epitaksi, kontaminasyonu affetmez. SiC ve GaN cihaz katmanları yüksek sıcaklıkta epitaksiyle büyütülür. Yüzeyde kalan metal iyonu veya partikül, büyüyen katmana kusur olarak kopyalanır; güç cihazında bu, kaçak akım ve erken kırılma demektir.
• SiC yüzeyi polar olduğundan partikül tutar. Yüzey polaritesi, partikülleri elektrostatik olarak çeker ve standart durulama ile atılmalarını zorlaştırır. Yayımlanmış bir optimizasyon çalışması, temizlik sırasının değiştirilmesinin — SC-2’nin SC-1’den önce uygulanmasının — partikül sayısını yaklaşık %80 azalttığını göstermiştir (Kaynak: SiC temizlik zeta potansiyeli çalışması — bkz. Kaynaklar).
• Via ve litografi adımları solvent ister. Kuru aşındırma sonrası polimer kalıntıları, rezist sıyırma ve genel yüzey temizliği solvent ve alkali kimyayla döner.

Sonuç: bir SiC/GaN hattının kimyasal listesi, silisyum fab’ın temizlik rafıyla neredeyse aynıdır — aşındırma rafı ise büyük ölçüde boştur.

Temizlik Dizileri: RCA, Piranha, DHF

Akıştaki üç omurga dizisi şöyle çalışır:

1. Piranha (SPM) — organik temizlik. H₂SO₄ + H₂O₂ karışımı, rezist kalıntılarını ve organik filmleri oksitleyerek kaldırır. Hazırlama sırası ve güvenlik disiplini piranha temizleme sayfasındadır.
2. RCA SC-1/SC-2 — partikül ve metal giderimi. SC-1 (NH₄OH + H₂O₂ + DI su) partikül ve organikleri, SC-2 (HCl + H₂O₂ + DI su) metalik iyonları giderir. Reçeteler ve mekanizma RCA temizleme prosedürü sayfasında anlatılmıştır; SiC’de dizinin sırası yukarıda anılan partikül davranışı nedeniyle optimize edilir.
3. DHF — oksit alma. Epitaksi ve kritik arayüzler öncesinde doğal oksit, dilüe HF ile kaldırılır; oranlar ve pratik oksit aşındırma sayfasındadır.

GaN tarafında bunlara iki kalem eklenir: desen gerektiren istisnai durumlarda ve kusur dekorasyonunda kullanılan sıcak H₃PO₄ ile litografi kimyasalları (developer, stripper, çözücüler) — litografi akışının tamamı fotolitografi kimyasalları sayfasında işlenmiştir.

Tablo 1 — SiC/GaN hattında ıslak kimya adımları

Kaynak: NineScrolls — GaN/SiC Fabrication Guide; ScienceDirect — Wet etching of GaN, AlN, SiC review — bkz. Kaynaklar

SiC Yüzeyi: Polarite ve Partikül Disiplini

SiC wafer’ın iki yüzü kimyasal olarak eşdeğer değildir — Si-yüzü ve C-yüzü farklı polarite ve farklı yüzey kimyası taşır. Pratikteki karşılığı iki yönlüdür. Birincisi, temizlik reçetesinin performansı yüze göre değişir; banyo sıcaklığı ve daldırma süreleri buna göre nitelendirilir. İkincisi, polar yüzey partikül tutar: zeta potansiyeli uygun ayarlanmamış bir temizlik dizisi, partikülü gidermek yerine yeniden yapıştırabilir. SC-2’nin öne alındığı optimize dizinin partikül sayısını yaklaşık %80 düşürmesi bu mekanizmanın ölçülmüş sonucudur. Güç cihazında tek bir partikülün maliyeti yüksektir — cihaz alanı büyüktür ve tek kusur tüm çipi hurdaya çıkarır.

Bu disiplinin kimyasal tedarik tarafındaki karşılığı nettir: RCA seti, HF ve peroksitin iz metal profili lot’tan lot’a tutarlı olmalıdır. Saflık kademelerinin anlamı için SEMI standartları rehberine bakabilirsiniz.

Tüketim Profili ve Kademe Seçimi

SiC/GaN hattının kimyasal sepeti, silisyum fab’ınkinden daha dar ama daha temizlik ağırlıklıdır. Hacim tarafını RCA seti (NH₄OH, H₂O₂, HCl) ve H₂SO₄ çeker — her kritik adımın öncesinde ve sonrasında temizlik dizisi döner, sıcak banyolarda H₂O₂ hızla bozunduğu için sürekli takviye ister. Dilüe HF düşük hacimli ama vazgeçilmez kalemdir; litografi kimyasalları (developer, PGMEA, stripper) hat yoğunluğuna göre ölçeklenir. Aşındırma kimyasalları rafı ise silisyuma kıyasla neredeyse boştur — bütçenin ağırlığı temizliğe kayar.

Kademe seçimi pratikte şöyle çalışır: epitaksi öncesi ve kritik arayüz temizliklerinde elektronik grade zorunludur; VLSI temel kademe çoğu GaN hattı için yeterlidir, daha sıkı şart isteyen adımlar için üst sınıf sipariş üzerine tedarik edilir. Talebi büyüten dış etken de nettir — elektrikli araç invertörleri, şarj istasyonları ve radar modülleri büyüdükçe SiC/GaN kapasitesi, dolayısıyla temizlik kimyasalı tüketimi büyür.

Türkiye’de GaN Üretimi

Türkiye, bileşik yarı iletkende somut bir üretim varlığına sahiptir ve bu varlık GaN eksenindedir. AB-MikroNano (ASELSAN–Bilkent ortaklığı), GaN transistör ve MMIC üretimiyle Türkiye’nin ilk ticari çip fabrikası olarak çalışır; radar ve elektrikli araç uygulamalarına yönelik güç bileşenleri üretir. ASELSAN’ın GaN hattı ve Bilkent NANOTAM’ın epitaksi altyapısı aynı ekosistemin parçasıdır. SiC tarafında Türkiye’de üretim yoktur.

Bu tablo, tedarik profili açısından şu anlama gelir: Türkiye’deki SiC/GaN kimyasal talebi bugün GaN epitaksisi ve cihaz üretimi çevresinde yoğunlaşır — RCA seti, HF, piranha bileşenleri ve litografi kimyasalları. Savunma projeleriyle iç içe çalışan bu ekosistemin tedarik dinamikleri savunma ve havacılık elektroniği sayfasında, silisyum tarafındaki fab altyapısı ise yarı iletken sayfasında anlatılmıştır.

Güvenlik Notları

HF, seyreltik haliyle bile derin doku hasarı yapar ve ağrı gecikmeli başlar; HF çalışılan her bankoda %2,5 kalsiyum glukonat jel hazır bulundurulmalı, temas halinde bölge bol suyla yıkanıp derhal tıbbi yardım alınmalıdır. Piranha hazırlanırken H₂O₂ daima asidin üzerine yavaş eklenir ve karışım asla kapalı kapta saklanmaz. Sıcak H₃PO₄ banyoları 150 °C’nin üzerinde çalışır — sıçrama ve buhar riski için uygun banko ve KKD şarttır. Bu notlar tesis SOP’unuzun yerine geçmez.
