İleri Paketleme ve OSAT için Islak Proses Kimyasalları

Çip üretiminin ağırlık merkezi kayıyor: transistör küçültmenin pahalılaştığı her düğümde, performans kazancının artan payı paketlemeden geliyor. Chiplet mimarileri, fan-out paketleme, 2.5D/3D entegrasyon — bunların hepsi wafer üzerinde biten işi değil, wafer’dan sonra başlayan işi büyütüyor. Bu işi yapan tesisler OSAT’lardır (Outsourced Semiconductor Assembly and Test — dış kaynaklı montaj ve test) ve hatları baştan sona bir ıslak proses zinciridir: temizlik, kaplama, develop, strip, etch.

Saflık gereksinimi front-end fab kadar agresif değildir — tipik gereksinim orta kademedir — ama teknik kalite kabul edilmez: iyonik kalıntı ve partikül spesifikasyonları her adımda vardır. Bu sayfa bumping’den TSV’ye ıslak adımları, kimyasal kalemleri ve Türkiye’deki durumu anlatır. Front-end tarafın akışı yarı iletken sayfasında, kart seviyesi montaj ise PCB ve elektronik sayfasında işlenmiştir — ileri paketleme, topikal olarak tam bu ikisinin arasındadır.

Paketleme Akışında Islak Adımlar

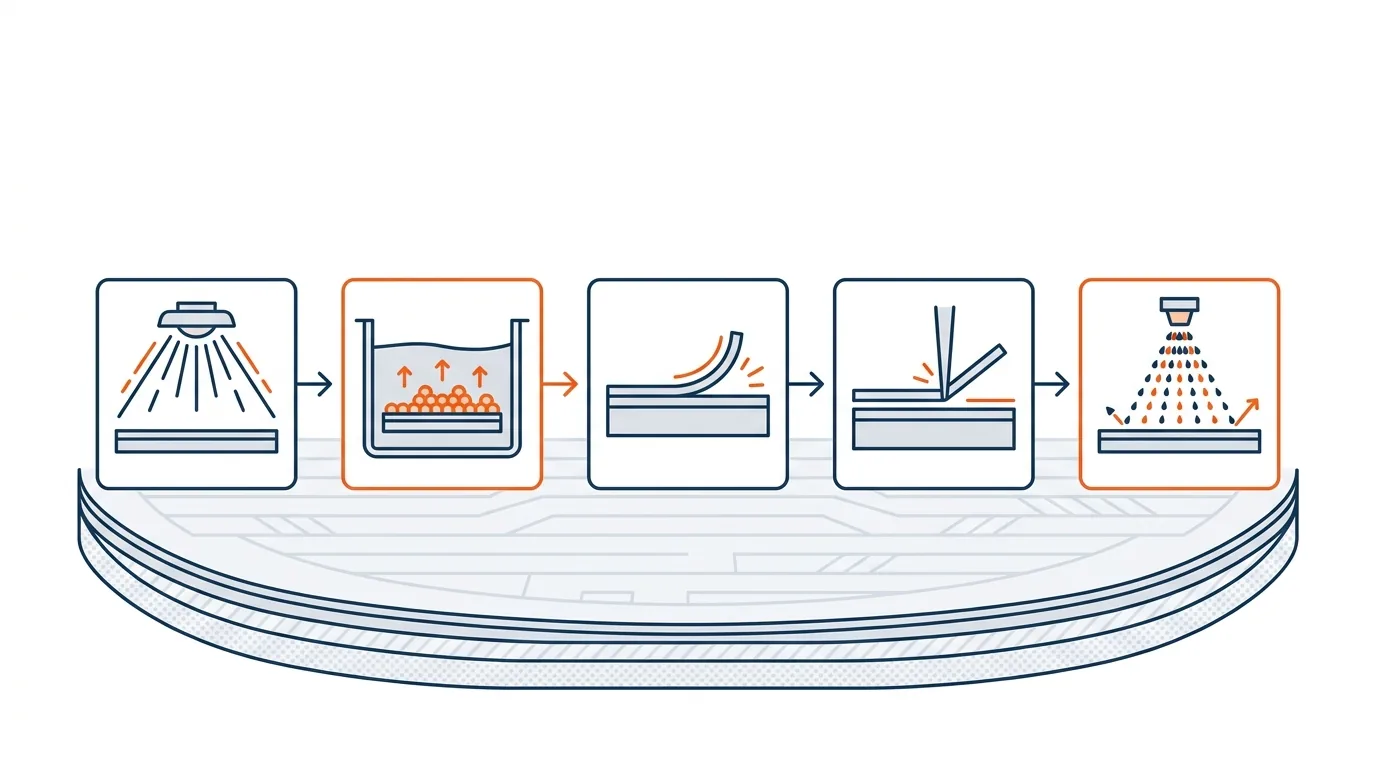

Cu pillar bumping ve RDL (redistribution layer — yeniden dağıtım katmanı) akışının tipik ıslak adımları şöyle sıralanır:

1. Kaplama öncesi asit aktivasyon. Elektrokaplama öncesinde yüzey oksidi dilüe H₂SO₄ ile alınır; kaplamanın adhezyonu bu adımın temizliğine bağlıdır.
2. Kalın rezist litografisi. Bump ve RDL desenleri kalın fotorezist ile tanımlanır: kenar sıyırma (EBR) için PGMEA, geliştirme için TMAH developer. Litografi kimyasının bütünü fotolitografi sayfasında anlatılmıştır.
3. Elektrokaplama. Cu pillar veya RDL bakırı, asit bakır banyosunda büyütülür; banyo kimyası yüksek saflık H₂SO₄ üzerine kuruludur.
4. Rezist sıyırma (strip). Kalın, kaplama sonrası sertleşmiş rezist için solvent bazlı sıyırıcılar kullanılır: NMP, DMSO karışımları ve TMAH bazlı formüle stripper’lar. Doğru stripper seçimi rezist tipine ve alttaki metale bağlıdır.
5. Seed katman aşındırma. Kaplama tamamlanınca, desen dışında kalan iletken seed katmanı ıslak aşındırmayla kaldırılır: bakır için H₂O₂ bazlı etchant’lar, bariyer/farklı metaller için H₃PO₄ bazlı kimyalar. Seçicilik burada kritik parametredir — etchant, bitmiş bakır yapıları görünür ölçüde inceltmeden seed’i almalıdır.
6. Reflow sonrası flux temizliği. Flip-chip bağlantı ve bump reflow adımlarından kalan flux kalıntısı, formüle solventlerle temizlenir ve yüksek saflıkta DI su ile durulanır. Underfill öncesi yüzeyde kalan iyonik kalıntı, hem adhezyonu bozar hem elektrokimyasal migrasyon riski taşır — panel seviyesi paketlemede flux temizliği başlı başına bir mühendislik konusudur.
7. TSV temizliği. 3D entegrasyonda silikon delikleri (TSV — Through-Silicon Via) kuru aşındırmayla açılır; via içindeki polimer ve kalıntılar solvent ve dilüe kimyalarla temizlenir.

Tablo 1 — İleri paketleme ıslak proses kimyasalları

Neden Büyüyor: Chiplet ve Fan-Out

İleri paketlemenin büyümesi konjonktürel değil, yapısaldır. Chiplet yaklaşımında büyük bir monolitik çip yerine, farklı düğümlerde üretilmiş küçük die’lar tek pakette birleştirilir — bu, die’lar arası bağlantıyı kuran RDL ve interposer katmanlarını, yani ıslak proses adımlarını çoğaltır. Fan-out paketlemede die, kendisinden geniş bir alana yeniden dağıtılır; panel seviyesine taşındığında tek seferde işlenen yüzey büyür ve kimyasal tüketimi wafer başına değil panel başına ölçülür. Her iki eğilim de aynı sonuca çıkar: paket başına litografi, kaplama, strip ve temizlik adımı sayısı artıyor — kimyasal sepeti front-end’e yaklaşarak derinleşiyor.

Bunun tüketim profiline yansıması şöyledir: hacim tarafını stripper solventleri (NMP/DMSO ve formüle karışımlar) ile flux temizlik kimyasalları çeker — her kaplama çevrimi bir strip, her reflow bir temizlik üretir. H₂SO₄ ve H₂O₂ aktivasyon ve seed etch hatlarında düzenli döner; PGMEA ve TMAH litografi yoğunluğuyla ölçeklenir.

Saflık Gereksinimi: Front-End Değil, Ama Teknik de Değil

İleri paketlemede kritik boyutlar mikron ölçeğindedir; ppt düzeyi metal limiti gerekmez. Ama iki mekanizma, teknik kaliteyi masadan kaldırır:

İyonik kalıntı, güvenilirlik arızasıdır. Bump araları ve RDL hatları arasındaki mesafeler küçüldükçe, yüzeyde kalan iyonik kirlilik nemli ortamda elektrokimyasal migrasyon ve dendrit büyümesi üretir. Stripper, temizlik solventi ve durulama suyunun iyonik saflığı bu yüzden spesifikasyona bağlanır.

Partikül, verim kaybıdır. Fan-out ve panel seviyesi paketlemede tek panelde çok sayıda die bulunur; kaplama veya litografi adımına taşınan partikül, birden fazla cihazı birden etkiler. Kimyasallarda partikül şartı ve hatlarda filtrasyon standarttır.

Pratik karşılığı şudur: elektronik grade orta kademe (VLSI sınıfı) bu sektörün çalışma bandıdır. Kademelerin tanımı için SEMI standartları rehberine bakabilirsiniz. Spec dili tüm kalemlerde aynı işler: tipik aralıklar teklif aşamasında netleştirilir, lot bazlı analiz bilgisi teklifle paylaşılır ve sevkiyat üretici COA + SDS ile yapılır. Stripper gibi formüle ürünlerde reçete uyumu (rezist tipi, alttaki metal, banyo sıcaklığı) teklif öncesi görüşmenin konusudur — “hangi stripper” sorusunun cevabı katalogdan değil, prosesin kendisinden çıkar.

Türkiye’de İleri Paketleme: En Olası Giriş Noktası

Türkiye’de bağımsız OSAT firması yoktur. Mevcut kapasite savunma ekosisteminin içindedir: AB-MikroNano (ASELSAN–Bilkent) kendi GaN devrelerinin montajını yapar; ASELSAN ve TÜBİTAK bünyesinde hibrit mikroelektronik montaj hatları çalışır. Buna karşılık Türkiye’nin yarı iletken stratejisi tartışmalarında OSAT, en olası giriş noktası olarak anılır — gerekçe yatırım eşiğidir: bir paketleme hattı, bir front-end fab’ın çok altında sermaye ile kurulur ve mevcut elektronik montaj yetkinliğinin üzerine inşa edilebilir.

Tedarik açısından bu iki anlam taşır. Bugün: paketleme kimyasallarının alıcısı savunma bağlantılı hatlardır ve talep profili savunma ve havacılık elektroniği sayfasında anlatılan disiplinle örtüşür. Yarın: Türkiye’de kurulacak bir OSAT hattının ıslak kimya listesi, bu sayfadaki Tablo 1’in kendisidir.

Güvenlik Notları

TMAH yalnızca aşındırıcı değil, cilt yoluyla emilen sistemik bir zehirdir; derişik çözeltiyle dermal temas tek başına tıbbi acil durumdur. NMP ve DMSO cilt geçirgenliği yüksek solventlerdir — DMSO, çözdüğü maddeleri de ciltten taşıyabilir; her ikisiyle de çalışmada uygun eldiven malzemesi seçimi (nitril her durumda yeterli değildir) önemlidir. H₂O₂ bazlı etchant’lar oksitleyicidir; organik solventlerle aynı atık hattında toplanmaz. Bu notlar tesis SOP’unuzun yerine geçmez.

Sıkça Sorulan Sorular

SoleChem Kimya, ileri paketleme hatlarının ıslak proses kimyasallarını — aktivasyon asitleri, litografi kimyasalları, stripper ve etchant bileşenleri — elektronik grade spesifikasyonla, üretici COA + SDS eşliğinde tedarik eder. Hattınızın kalemleri için teklif talep edin.
