LED ve Optoelektronik Üretimi için Elektronik Grade Kimyasallar

LED üretimi, yarı iletken fabının küçültülmüş ama kimyasal çeşitliliği yüksek bir halidir. Wafer çapları küçüktür (2–6 inç), maske sayısı azdır; buna karşılık akış, silisyum dünyasında görülmeyen adımlar içerir: III-V malzemelerin (GaN, GaAs) seçici aşındırılması, safir substrat kimyası ve ışık çıkarımını artıran yüzey işlemleri. Aynı temiz oda altyapısı lazer diyot, VCSEL ve fotodetektör gibi optoelektronik cihazları da üretir — kimyasal seti büyük ölçüde ortaktır.

Bu sayfa GaN-safir LED akışını omurga alır, GaAs tabanlı cihazlara ve safir substrat üretimine ayrı bölümlerde değinir. Saflık kademelerinin genel tanımı için elektronik grade nedir sayfasına bakabilirsiniz.

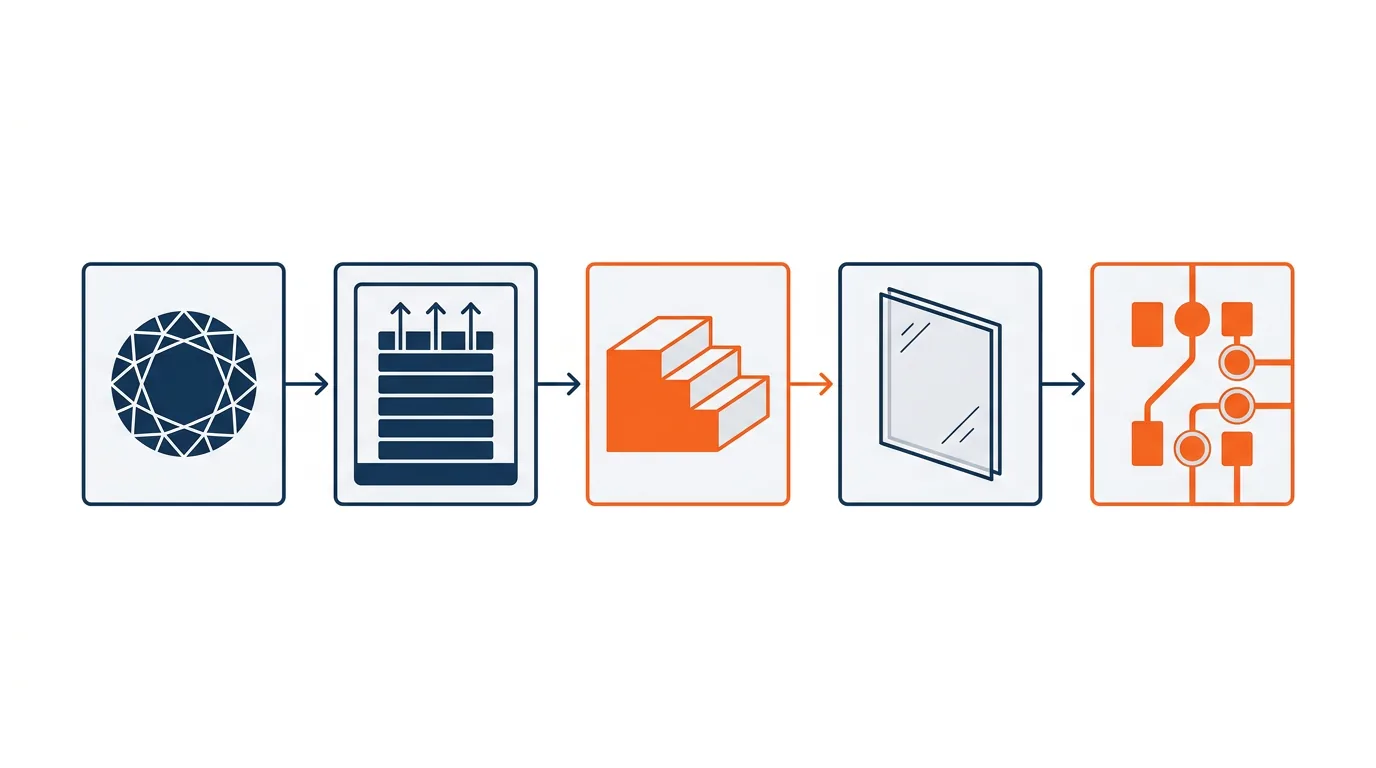

GaN-Safir LED Üretim Akışı

1. Substrat temizliği. Safir wafer önce çözücü dizisinden geçer (aseton → IPA → DI durulama), ardından asit temizliği gelir: H₂SO₄:H₂O₂ karışımı (piranha) organikleri oksitler, HCl:DI metalik kirliliği alır. Epitaksi öncesi son yüzey hazırlığı akışın en kritik temizliğidir — RCA disiplinine benzer bir titizlik gerektirir, çünkü MOCVD reaktörüne giren kirlilik tek waferle sınırlı kalmaz, tüm koşuya yayılır.
2. Epitaksi (MOCVD). n-GaN → çoklu kuantum kuyusu (MQW) aktif bölge → p-GaN katmanları büyütülür. Bu adım kuru bir prosestir; yaş kimyanın rolü öncesindeki ve sonrasındaki yüzeylerdedir.
3. Mesa tanımı. Fotolitografiyle desen açılır, GaN Cl₂ bazlı ICP plazmayla kuru aşındırılır. Kuru aşındırmanın bıraktığı yüzey hasarı yaş kimyayla giderilir: sıcak KOH ile hasarlı katmanın dağlanması veya kurban oksit büyütüp BOE ile kaldırma.
4. Şeffaf iletken katman (ITO). Akım yayma katmanı kaplanır, tavlanır ve yaş aşındırılır — HCl bazlı veya oksalik asit kimyası.
5. Kontak metalizasyonu. n- ve p-kontak öncesi yüzeydeki doğal oksit HCl:DI (tipik 1:1) veya BOE daldırmasıyla alınır; bu adım atlanırsa ohmik kontak direnci yükselir. Metal desenleme lift-off ile yapılır (aseton/NMP). Au/Cr elektrot katmanlarının yaş aşındırılması gerektiğinde iyot bazlı altın etchant ve serik amonyum nitrat bazlı krom etchant kullanılır — Cr/Au etchant seti bu adımın standart kimyasıdır.
6. Pasivasyon ve pencere açma. SiO₂/SiNx pasivasyon kaplanır; kontak pencereleri BOE ile açılır.
7. Işık çıkarma iyileştirme. Film-transfer LED’lerde substrat kaldırıldıktan sonra GaN’ın azot yüzü dilüe KOH ile (tipik 60–80 °C) pürüzlendirilir; anizotropik dağlama altıgen piramitler oluşturur ve çıkarım verimini belirgin artırır. KOH ayrıca kalite kontrolde dislokasyon görünürleştirme için kullanılır.
8. Çip ayırma ve paketleme. İnceltme, dicing, die-bond, fosfor kaplama; yüzey temizlikleri IPA ile yapılır.

GaAs tabanlı cihazlarda (kırmızı LED, VCSEL, RF bileşenleri) mesa ve katman aşındırma yaş kimyayla yapılır: H₃PO₄:H₂O₂:H₂O, H₂SO₄:H₂O₂:H₂O veya sitrik asit:H₂O₂ karışımları, AlGaAs/GaAs katman çiftlerinde bileşime göre seçicilik sağlar.

Kullanılan Kimyasallar ve Rolleri

Tablo 1 — LED/optoelektronik yaş proses kimyasalları

Kaynak: PMC 6964651, PMC 5236048, ResearchGate 228885577 — bkz. Kaynaklar

Tüketim profili çözücü ağırlıklıdır: temizlik ve lift-off yoğun akış nedeniyle aseton, IPA ve NMP en büyük hacimli kalemlerdir; ardından H₂SO₄/H₂O₂, HCl, KOH ve BOE gelir. Sitrik asit bazlı seçici etchantlar ve Cr/Au etchant setleri düşük hacimli, yüksek değerli kalemlerdir.

Saflık Gereksinimi: Epitaksi Kapısı ve Küçülen Çipler

LED hatları için tipik bant Grade 2–3’tür (ppb – 100 ppt). Çıtayı belirleyen üç nokta vardır:

• Epitaksi öncesi temizlik. MOCVD reaktörü, akışın geri dönüşü olmayan kapısıdır: substrat yüzeyindeki iz kirlilik yüksek sıcaklıkta katmanlara gömülür ve koşudaki her waferi etkiler. Bu adımın asitleri (H₂SO₄, H₂O₂, HCl) hattın en sıkı spesifikasyonlu kimyasallarıdır.
• Kontak yüzeyleri. Oksit alma adımında kalan iz metaller kontak direncini yükseltir ve cihaz yaşlanmasını hızlandırır. Lazer diyot ve VCSEL gibi yüksek akım yoğunluklu cihazlarda bu hassasiyet LED’den sıkıdır; facet ve kaplama öncesi temizlikler yarı iletken düzeyine yaklaşır.
• Partikül ve verim. Mini/micro-LED’e gidildikçe çip boyutu küçülür ve partikül başına verim kaybı çarpıcı biçimde artar — micro-LED hatları fiilen yarı iletken sınıfı kimyasal ister. ppb–ppt ölçeğinin karşılığı saflık birimleri sayfasındadır.

Safir Substrat ve PSS: Yüksek Sıcaklık Asit Kimyası

LED zincirinin girdisi olan safir wafer üretimi kendi yaş kimyasını taşır. Temizlikte H₂SO₄/H₂O₂ dizileri kullanılır; asıl ayırt edici adım desenli safir substrattır (PSS — Patterned Sapphire Substrate). Epitaksi kalitesini ve ışık çıkarımını artıran mikro kubbe desenleri, safirin yaş aşındırılmasıyla oluşturulur: 260–300 °C’de H₂SO₄:H₃PO₄ karışımı (tipik 3:1 veya 1:1).

Safir kimyasal olarak son derece dirençlidir; bu yüzden proses ancak bu sıcaklıklarda ve bu asit çiftiyle çalışır. Banyo sıcaklığı ve karışım oranı desen profilini doğrudan belirler — asitlerin su içeriği ve iz metal düzeyi, bu kadar agresif koşullarda banyo kararlılığının ön şartıdır. Türkiye’de safir substrat üretimi yoktur; bu bölüm zincirin bütünlüğü ve bölge pazarı için yer alır.

Türkiye’de III-V ve Optoelektronik Üretim

Türkiye’nin III-V işleme kapasitesinin merkezi AB-MikroNano’dur (ASELSAN–Bilkent ortaklığı): GaN HEMT/MMIC üretimi, yukarıda anlatılan temizlik ve aşındırma kimyasının doğrudan tüketicisidir. Bilkent NANOTAM/UNAM, GaN epitaksisi ve cihaz araştırması yürütür; Ermaksan (Bursa) lazer diyot üretimi için temiz oda işletir.

Dürüst bir not: Türkiye’de LED epitaksisi ve çip üretimi yoktur — yerli LED sektörü paketleme ve aydınlatma seviyesindedir. Yukarıdaki tesisler küçük hacimli ama sürekli ve yüksek saflıklı asit/çözücü alıcılarıdır; bu ölçek için esnek hacim ve ambalaj seçenekleri sunarız. Benzer ölçekteki kurumsal alımlar için Ar-Ge ve temiz oda sayfamıza da bakabilirsiniz.

Güvenlik Notları

Piranha karışımı (H₂SO₄ + H₂O₂) hazırlanırken şiddetli ekzotermik tepkime verir ve organik maddeyle teması patlayıcı olabilir — karışım daima taze hazırlanır, asla kapalı kapta saklanmaz. PSS hattındaki 260–300 °C’lik H₂SO₄:H₃PO₄ banyosu, yaş proseslerin en yüksek sıcaklıklı olanlarından biridir; sıçrama koruması ve banyo çevresi malzeme seçimi (kuvars/PTFE) tasarım aşamasında planlanır. KOH çözeltileri cilt ve göz için aşındırıcıdır; eriyik KOH ile çalışan hatlarda ısıl koruma da gerekir.
